Шкаф КРУ серии K-XXVI

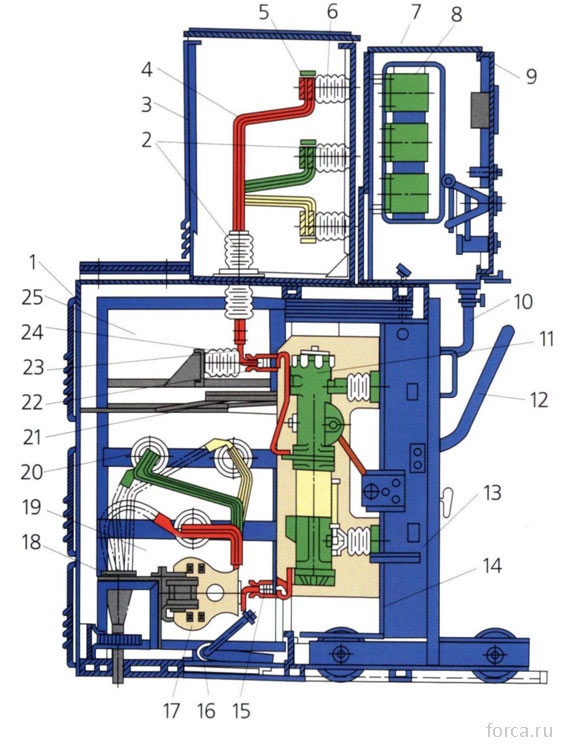

Шкаф КРУ серии K-XXVI отходящей кабельной линии:

1 - корпус шкафа;

2 - изоляторы;

3 - отсек сборных шин;

4 - ошинковка;

5 - сборные шины;

6 - изолятор;

7 - отсек приборов и реле;

8 - релейная аппаратура;

9 - дверца отсека;

10 - гибкий жгут проводов;

11 - выключатель ВМП-10;

12 - рычаг доводки тележки;

13 - отсек выдвижной тележки;

14 - тележка;

15 и 22 - подвижные разъемные контакты;

16 - заземляющий нож;

17 - трансформатор тока;

18 - отходящий кабель;

19 - отсек кабеля и трансформатора тока;

20 - кабельная сборка;

21 - перегородка;

23 - неподвижный контакт;

24 - изолятор;

25 - отсек верхних разъемных контактов
