Шины и их соединения

Шины служат для соединения электрических аппаратов и присоединений одного класса напряжения между собой и являются скелетной частью схемы электроустановки. Шины распределительных устройств бывают гибкие и жесткие.

Жесткие шины прокладывают по опорным изоляторам, монтируемым на различных конструкциях.

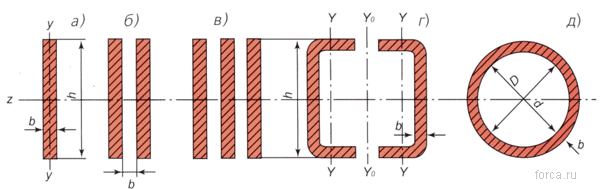

Сечения жестких шин:

а - прямоугольных; б - двухполосных; в - трехполосных; г - коробчатых; д - трубчатых; h - высота шин; b - толщина; D - наружный диаметр; d - внутренний диаметр

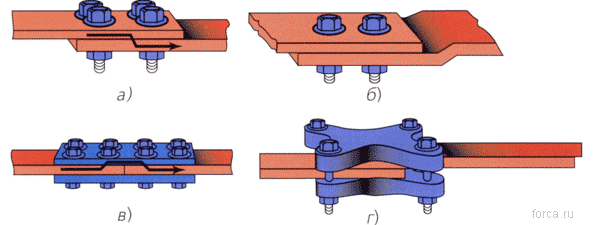

Болтовые соединения прямоугольных шин:

а - внахлестку; б - внахлестку с высадкой "утки"; в - встык с помощью накладок; г - внахлестку с помощью сжимов

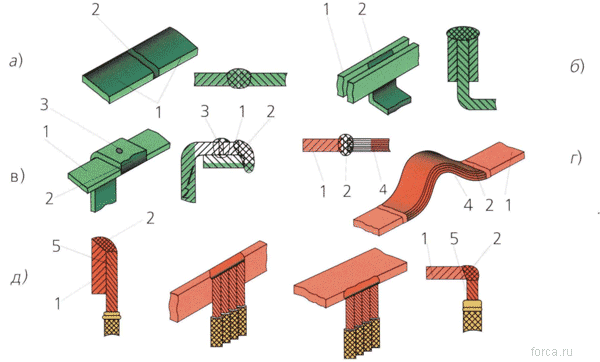

Сварные соединения прямоугольных шин и проводов с шинами:

а - соединение шин встык; б - приварка ответвления к шинам, расположенным на ребро в - приварка ответвления внахлестку к шине, расположенной плашмя; г - приварка компенсатора к шине; д - приварка проводов к шинам; 1 - шина; 2 - шов; 3 – электрозаклепки, 4 - пакет гибких лент; 5 - провод
