Сглаживающие устройства тяговых подстанций

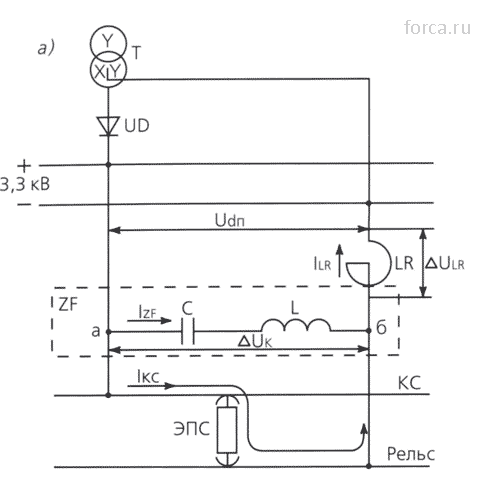

Udn - переменная составляющая выпрямленного напряжения; UK - падение напряжения на LC - контуре от тока Izk;

ULR - падение напряжения на реакторе LR;

IZF - IКС - ILR - токи фильтра ZF, контактной сети КС, реактора LR; Т - преобразовательный трансформатор; UD - выпрямитель; ZF - частотный фильтр; LR - реактор; С - конденсатор; L - катушка индуктивности; R - резистор;

ТА - трансформатор тока; QS - разъединитель; QSG - заземляющий нож; FU1, FU2 - предохранитель; PV - вольтметр

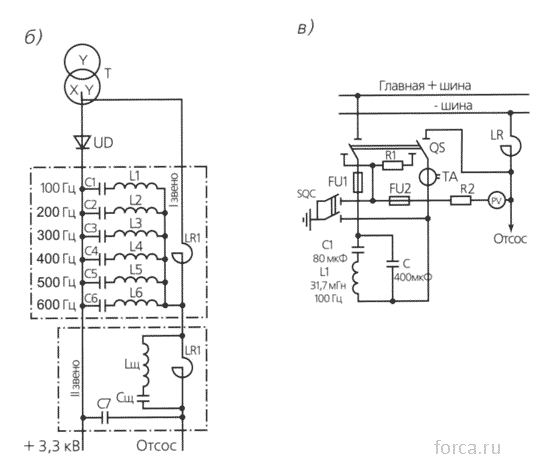

Схемы сглаживающих устройств: а - принципиальная; б - двузвенного СУ; в - однозвенного СУ

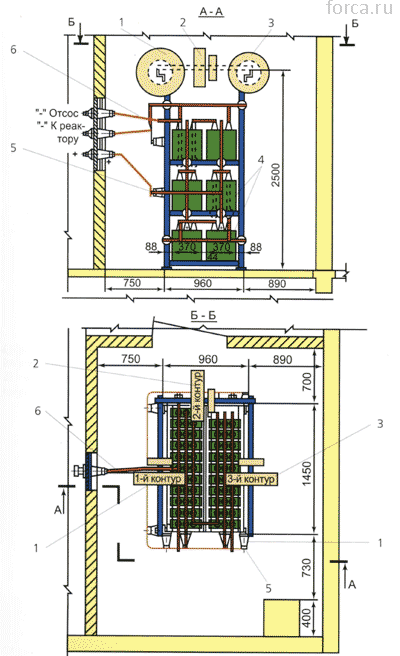

Конструктивное выполнение сглаживающего устройства: 1, 2, 3 - индуктивные катушки контуров; 4 - конденсаторы; 5 - изоляторы; 6 - медные шины.
