Серия FLW*-12 CHINT

FLW*-12 - элегазовый выключатель нагрузки наружной установки для сетей переменного тока, производства акционерного предприятия CHINT Group (Китай).

1.Введение

Элегазовый выключатель нагрузки FLW*-12 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока напряжением 10 кВ и частотой 50 Гц. Выключатель соответствует требованиям стандартов IEC60265-1.

2. Обозначение модели

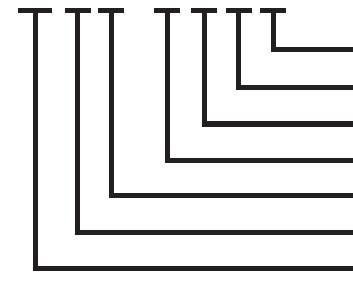

F L W*-12***

Выдерживаемый кратковременный ток(кА)

Номинальный ток (А)

Пружинный привод

Номинальное напряжение (кВ)

Номер проекта

Открытого типа

Элегазовый выключатель нагрузки

3. Условия эксплуатации

Температура окружающей среды: ч-40°С ~ -25°С, среднесуточная: не более 35°С;

Воздействие солнечного излучения: не более 1000 Вт/м2(в полдень солнечного дня) не учитывается;

Высота установки над уровнем моря: не более 1000 м;

Скорость ветра: не более 34м/с, (соответствует давлению 700 Па;

Вибрация, вызванная распределительным устройством или внешним оборудованием управления, в расчет не принимается;

Электромагнитные помехи, наводимые во вторичной системе: не выше 1.6 кВ;

В случае особых условий эксплуатации просьба обратиться к производителю;

Отсутствие явных загрязнений: пыли, дыма, коррозионных и воспламеняющихся газов, паров воды и соли.

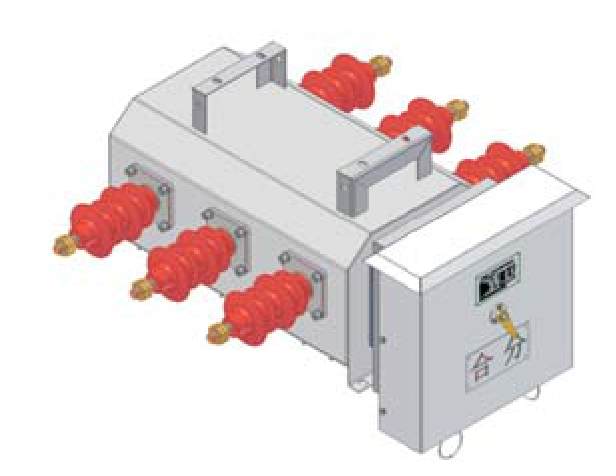

FLWD-12

Таблица 4. Технические параметры

5. Особенности конструкции

В выключателе использовано горизонтальное расположение трех фаз в одном корпусе, объединенном с пружинным приводом.

В выключателе использован принцип магнитного дутья, что упрощает конструкцию, уменьшает потребляемую мощность и выброс тока при включении/отключении.

Выключатель снабжен защитой от взрыва в случае чрезмерного повышения внутреннего давления, что позволяет избежать разрушения корпуса.

Принцип гашения дуги

В качестве изоляционной и дугогасительной среды используется элегаз. В момент размыкания подвижного и неподвижного контактов возникает дуга. Затем возникает продольное магнитное поле, под воздействием которого дуга увеличивается и сталкивается с молекулами SF6. Благодаря высокой теплопроводности SF6 происходит эффективное охлаждение дуги, и она гаснет при приближении тока к нулю.

Корпус изготовлен из нержавеющей стали методом дуговой сварки вольфрамовым электродом в среде инертного газа. Трапециевидный корпус обладает высокой стойкостью к давлению, внутреннему электрическому полю и т.п. Корпус устойчив к коррозии, т.к. внешняя поверхность покрыта несколькими слоями уретановой смолы.

Изолятор обладает отличными изоляционными свойствами, он стоек к внешним условиям и механически прочен.

Большой межконтактный промежуток позволяет выдерживать номинальное напряжение и напряжение промышленной частоты даже при нулевом напряжении поверхности.

Возможна установка аварийной сигнализации, которая будет выдавать электрический сигнал в случае падения давления.

В целях защиты и проведения измерений возможна установка трансформатора тока.

6. Внешний вид и размеры (см. рис. 6.1)

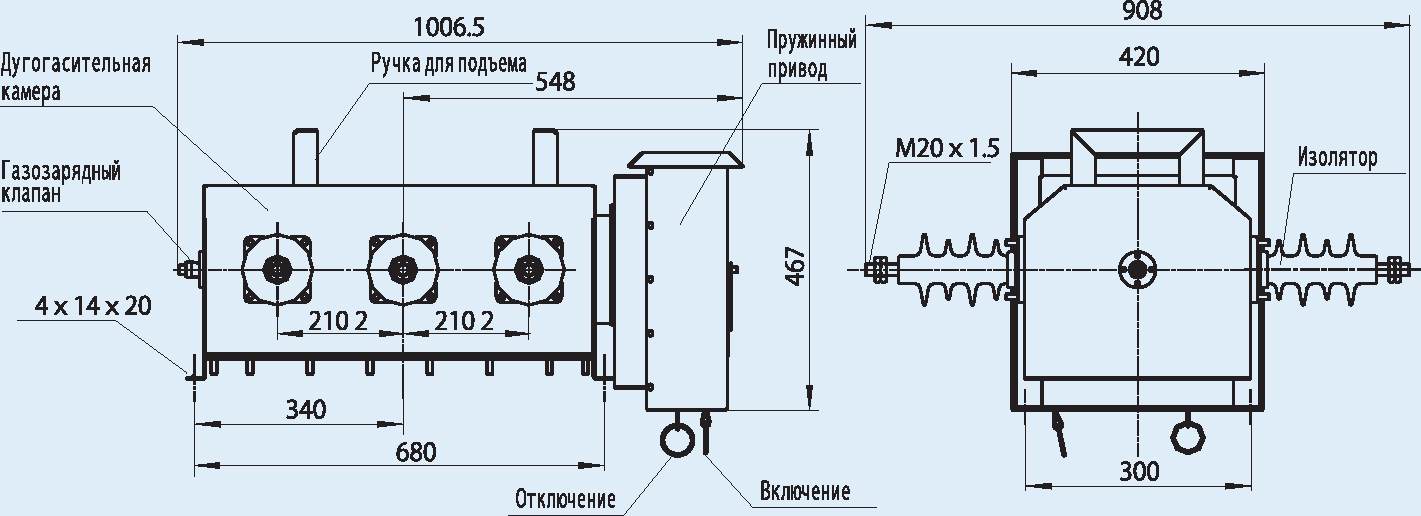

Рис. 6.1 Внешний вид и размеры выключателя LW3-12

7. Заказ

При заказе оборудования просим Вас указать:

Тип, название и количество выключателей;

Напряжение привода;

Название и количество запасных частей;

Особые условия.
