Секторные ножницы НС-1, НС-2 и НС-3

Для перерезания кабелей и проводов служат секторные ножницы НС-1, НС-2 и НС-3 (рис. 2, а, б, в), состоящие из двух секторных ножей (неподвижного 6 и подвижного 1 с зубьями), двух рукояток (подвижной 3 и неподвижной 4) и двух собачек (подающей 2 и фиксирующей 5).

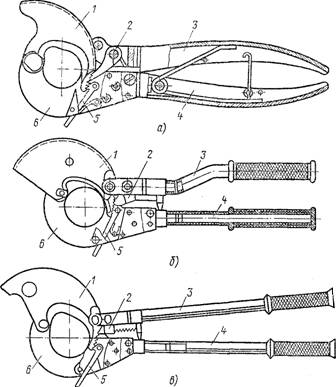

Рис. 2. Секторные ножницы:

а — НС-1, б — НС-2, в — НС-3; 1 и 6 — подвижные и неподвижные секторные ножи, 2,5 — подающая и фиксирующая собачки, 3,4 — подвижная и неподвижная рукоятки

Ножницы НС-1 предназначены для перерезания кабелей с медными и алюминиевыми жилами сечением соответственно ЗХ10 и 3X25 мм2 (наибольший диаметр перерезаемого кабеля 25 мм), а также алюминиевых однопроволочных и многопроволочных проводов сечением соответственно 50 и 70 мм2 и медных многопроволочных сечением 50 мм2, ножницы НС-2 — для перерезания кабелей с медными и алюминиевыми жилами сечением соответственно 3X25 и 3 Х 70 мм2 (наибольший диаметр перерезаемого кабеля 40 мм), а также алюминиевых однопроволочных и многопроволочных проводов сечением соответственно 120 и 240 мм2 и медных многопроволочных сечением 150 мм2, ножницы НС-3 — для перерезания бронированных кабелей с медными и алюминиевыми жилами сечением соответственно 3X150 и 3X240 мм2 (наибольший диаметр перерезаемого кабеля 70 мм2).
