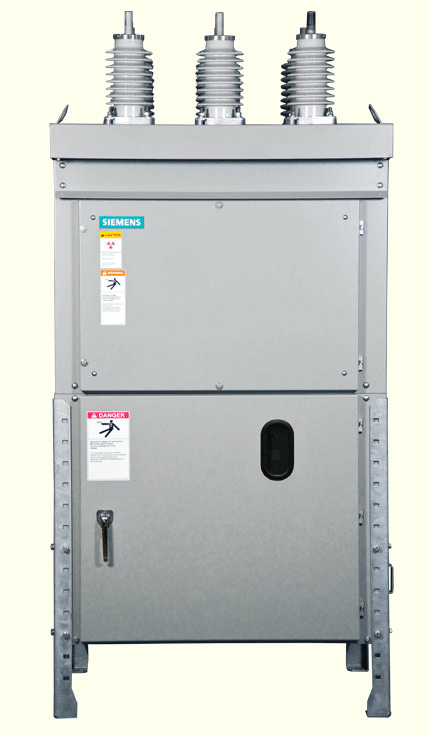

SDV7 вакуумный выключатель
Номинальное напряжение, кВ: 15; 27, 35
Номинальный ток, А: 1200; 2000; 2500
SDV7 вакуумные выключатели производства Siemens для распределительных сетей.
Типы выключателей SDV7Диапазон токов и напряжений:
15,5 кВ, 20 кА до 40 кА, 1200 до 3000, 110 кВ BIL
27,6 кВ, 20 кА до 25 кА, 1200 А до 2000 А, 150 кВ BIL
38,0 кВ, 20 кА до 40 кА, 1200 до 2500, 200 кВ BIL.
Типы корпусов:
Стандартный: недугостойкий, тип SDV7
Дополнительно: дугостойкий, типа 2B для ANSI / IEEE C37.20.7, тип SDV7-AR.
Серия выключателей по дугостойкости и приводам SDV7:
SDV7-SE: тип SDV7, недугостойкий с пружинным приводом
SDV7-МА: тип SDV7, недугостойкий с магнитным приводом
SDV7-SE-AR: тип SDV7 АР, дугостойкий с пружинным приводом
SDV7-МА-AR: тип SDV7 АР, дугостойкий с магнитным приводом.

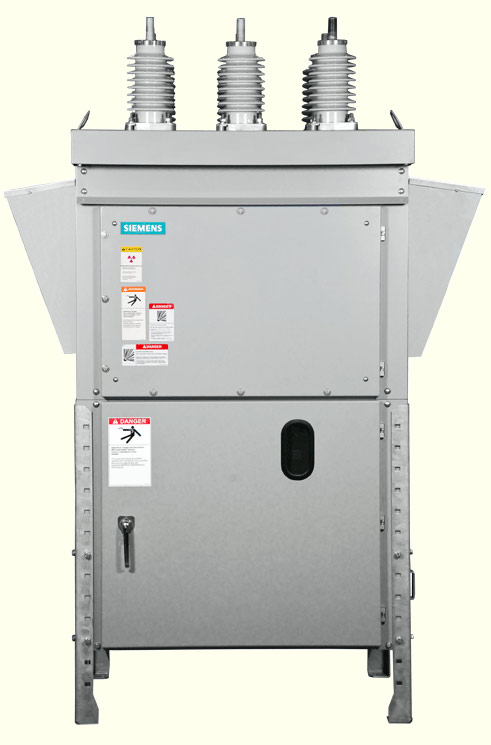

SDV7-AR - дугостойкий тип выключателя
Двигательно-пружинный привод
Характеристики привода:
Проверенный временем привод типа 3AH3 развитие приводов, представленных в 1977
Общий привод для всех номиналов
Прошел испытания КЗ ANSI/IEEE C37.09.

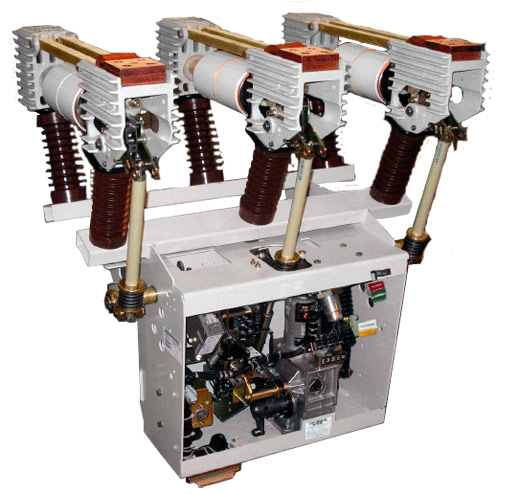

Двигательно-пружинный привод 3AH35-SE
Электромагнитный привод
Характеристики привода:
Дизайн адаптирован к размерам привода типа 3AH3
Конфигурация отсека высокого напряжения, идентична версии с пружинным приводом
Прошел испытания КЗ ANSI/IEEE C37.09.
Встроенная цепь разряда для силовых конденсаторов электронного регулятора
Ручной взвод требует небольших усилий
Электронный контроллер рассчитан на эксплуатацию 30 лет.

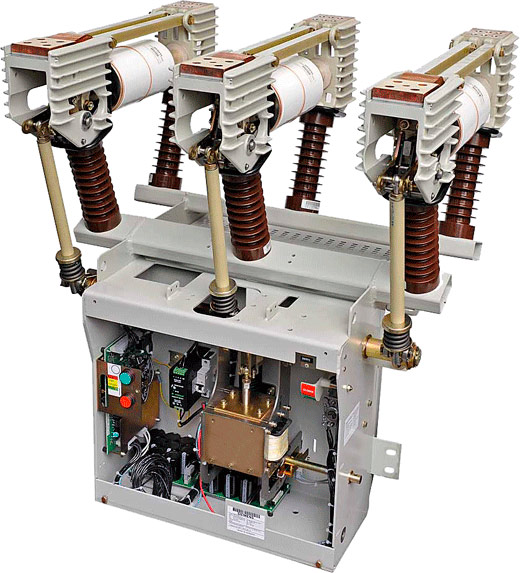

Тип 3AH35-MA магнитный привод
Технические параметры выключателей
Тип SDV7 выключателя |
Номинальное максимальное напряжение |
Номинальные выдерживаемые напряжения |
Номинальные выдерживаемые напряжения |
Номинальный ток короткого замыкания |
Номинальное время отключения * |
|
|
Грозовой импульс (БИЛ) |
Промышленная частота |
|
|
|
кВ, среднеквадратичное значение |
kV |
кВ |
kA, среднеквадратичное значение |
миллисекунда/циклы |
15.5-20 |
15.5 |
110/142 |
50 |
20 |
50/3 |
15.5-25 |
15.5 |
110/142 |
50 |
25 |
50/3 |
15.5-31.5*** |
15.5 |
110/142 |
50 |
31.5 |
50/3 |
15.5-404 |
15.5 |
110/142 |
50 |
40 |
50/3 |
27.6-20 |
27.6 |
150/194 |
60 |
20 |
50/3 |
27.6-25 |
27.6 |
150/194 |
60 |
25 |
50/3 |
38.0-20*** |
38.0 |
200/258 |
80 |
20 |
50/3 |
38.0-25*** |
38.0 |
200/258 |
80 |
25 |
50/3 |
38.0-31.5*** |
38.0 |
200/258 |
80 |
31.5 |
50/3 |
38.0-404 |
38.0 |
200/258 |
80 |
40 |
50/3 |
Тип выключателя |
Номинальный длительный ток |
Номинальное переходное восстановливающее напряжение ** |
Номинальное переходное восстановливающее напряжение ** |
Номинальная допустимая выдержка времени отключения |
Номинальный ток включения и фиксации |
|
|
TRV амплитудное значение |
время t3 к напряжению uc |
Y |
|
|
A, среднеквадратичное значение |
кВ |
мкс |
секунда |
пик кА |
15.5-20 |
1,200, 2,000 |
29.2 |
32 |
2 |
52 |
15.5-25 |
1,200, 2,000 |
29.2 |
32 |
2 |
65 |
15.5-31.5*** |
1,200, 2,000, 3,000 |
29.2 |
32 |
2 |
82 |
15.5-40*** |
1,200, 2,000, 3,000 |
29.2 |
32 |
2 |
104 |
27.6-20 |
1,200, 2,000 |
52.1 |
45 |
2 |
52 |
27.6-25 |
1,200, 2,000 |
52.1 |
45 |
2 |
65 |
38.0-20*** |
1,200, 2,000 |
71.7 |
59 |
2 |
52 |
38.0-25*** |
1,200, 2,000 |
71.7 |
59 |
2 |
65 |
38.0-31.5*** |
1,200, 2,000, 2,500 |
71.7 |
59 |
2 |
82 |
38.0-40*** |
1,200, 2,000, 2,500 |
71.7 |
59 |
2 |
104 |
Сноски:
* 83 мс/ пять циклов дополнительно для пружинного привода.
** значения TRV в соответствии с ANSI/IEEEC37.06-2009 амплитудным значением TRV uc примерно равны историческому значению E2 в ANSI/IEEE C37.06-2000. Значение времени t3, к напряжению uc приблизительно 1/1.1383, значение времени T2 в ANSI/IEEE C37.06-2000.
*** Электромагнитный привод будет анонсирован для этих выключателей. Консультируйтесь с производителем.
Габариты
Оценка |
A |
B |
C |
D |
E |
F |
15. 5 кВ / 1 200 A-2,000 A |
10.7 (272) |
13.0 (330) |
47.1 (1,197) |
44.5 (1,130) |
12.4 (315) |
19.8 (503) |
15.5 КВ / 3 000 A |
12.3 (312) |
16.0 (406) |
56.5 (1,340) |
52,8 (1,340) |
15.9 (403) |
21.0 (534) |
27.6 КВ / 1 200 A-2,000 A |
12.3 (312) |
16.0 (406) |
56.5 (1,435) |
49.8 (1,265) |
14.4 (366) |
21.2 (538) |
38.0 КВ / 1 200 A, 2 000 A, 2 500 A |
13.4 (340) |
19.5 (495) |
67.8 (1,723) |
63.0 (1,600) |
20.4 (518) |
22.2 (563) |
Оценка |
G Минимальный - максимум |
H |
I |
J |
K* |
15. 5 кВ / 1 200 A-2,000 A |
92.0-116.0 (2,337)-(2,945) |
36.1 (918) |
31.3 (794) |
42.7 (1,084) |
10.3 (260) |
15.5 КВ / 3 000 A |
96.0-120.0 (2,438)-(3,048) |
44.2 (1,123) |
39.4 (1,001) |
52.0 (1,321) |
11.4 (290) |
27.6 КВ / 1 200 A-2,000 A |
96.0-120.0 (2,438)-(3,048) |
44.2 (1,123) |
39.4 (1,001) |
52.0 (1,321) |
11.4 (290) |
38.0 КВ / 1 200 A, 2 000 A, 2 500 A |
120.5-144.5 (3,060)-(3,670) |
55.6 (1,413) |
50.9 (1,294) |
63.1 (1,604) |
16.7 (424) |
