Щиты управления ЩДГА-Б, ЩАВ-Б
Приложение I НАСТРОЙКА СХЕМ КОНТРОЛЯ НАПРЯЖЕНИЯ
В связи с тем, что элемент T20I имеет нелинейную характеристику "вход-выход", устойчивая работа элемента в заданном диапазоне напряжений обеспечивается введением подмагничивания трансформатора элемента T20I.
Изменением тока подмагничивания устанавливается величина выходного сигнала элемента T20I,достаточная для срабатывания элемента Т202.
Настройка схемы контроля напряжения на примере одной фазы блока контроля напряжения генератора щита (11ЩГА-Б) производится следующим образом:
1. Настраиваемая фаза (например, цепь 400 В) подключается к сети через регулятор напряжения (автотрансформатор).
2. Подается питание на щит.
3. Потенциометр E4I устанавливается на минимум (В= 0).
4. Регулятором напряжения устанавливается напряжение 210 В.
5. Потенциометром R38 добиться срабатывания элемента Э71 ("I" на выходе элемента 9).
6. Регулятором напряжения выставить напряжение 220В- 15%
7. Потенциометром R4I добиться возврата элемента Э71 в исходное положение ("0" на выходе элемента 9).
8. Застопорить оси потенциометров и повторно проверить работу схемы.
Аналогично провести настройку всех фаз.
Примечание: I. Погрешность уставок напряжения не более _ 2,5 %. 2. Настройку схем контроля напряжения необходимо производить в каждом случае регулировки напряжения блока питания.
ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ БЛОКА ПИТАНИЯ
| Наименование неисправности, внешнее проявление и дополнительные признаки | Вероятная причина | Метод устранения |
| 1.Блок не запускается, напряжение на выходе блока отсутствует. |
1.1.Влок неправильно
подключен к источнику питания (не соблюдена полярность подключения). 1.2.Вышли из строя диоды Д12.ДЗ. 1.3.Неисправны цепи --12 В или +6 В |
I.I.Проверить правильность подключения блока.
1.2,Заменить неисправные диоды. 1.3.Цепи "-I2BVV6B" проверить на отсутствие короткого замыкания. |
| 2. Цепь "-I2B" не запускается, напряжение на выходе цепи отсутствует. | 2.1.Неисправен диод Д12, транзисторы Т1Д2. | 2.1. Заменить неисправный диод, транзисторы. |
| 3. Цепь "-I2B" не запускается, слышен шум типа "капанье", при нажатии на кнопку "Пуск стабилизатора" частота "капанья" увеличивается. | 3.1.Неисправны транзисторы ТЗ,Т4 (обрыв). | 3.1. Заменить неисправные транзисторы. |
|
4. Цепь -I2B запускается,
напряжение 12 Б не выставляется, потенциометр регулирует в малых пределах. |
4.1.Неисправны (обрыв) транзистор,Т5, стабилитрон Д6. | 4,1.Заменить неисправный транзистор, стабилитрон. |
| 5. Цепь "-12В" запускается, напряжение на выходе не регулируется (имеется порядка 15-17B). | 5.I.Неисправны (пробиты) транзисторы ТЗ,Т4. | 5.1. Заменить неисправные транзисторы |
| 6. Цепь "-I2B" запускается, напряжение на выходе низкое (порядка 5В), потенциометром не регулируется. | 6.1,Неисправен транзистор Тб. | 6.1. -"- |
| 7. Цепь "-I2B" не запускается, на выходе цепи напряжение порядка 24 Б. | 7.I.Неисправны(пробиты) транзисторы Т1,Т2. | 7.1. -"- |
| 8. Цепь "+6В" не работает. | 8.Г.Неисправны транзисторы Т7,Т8. | 8.1. -"- |
| 9. Цепь "+6ВИ не работает. | 9.1.Неисправен один из транзисторов Т7 или Т8. | 9.1. -"- |
| 10.Преобразователь канала "+6В" работает, напряжение на выходе канала отсутствует. | 10.I.Неисправны диоды выпрямителя Д7 Г.. Д10 |
10.I.Заменить
неисправные диоды. |
Примечание: Вп.п. 2...7 приложения 3 при проверке провод 28 на реле РП1 ипровод 130 на трансформаторе ТР2 отпаять.
ЭЛЕМЕНТ Т-406
Элемент Т-406 (тиристорный ключевой элемент) применяется для включения обмоток магнитных пускателей, контакторов с длительно допустимым током до ЗА.
Элемент Т-406 обеспечивает работу исполнительного механизма от питающей сети переменного тока, частоты 50 или 60 Гц, напряжением 127,220,230 и 240 В.
Элемент Т-406 содержит две гальванически развязанные цепи: цепь управления и цепь тиристорного ключа.
Цепь управления содержит катушку К, добавочное сопротивление R4, обратный диод До.
Цепь тиристорного ключа включает в себя два тиристора Д1 и Д2, соединенных между собой встречно-параллельно, диоды ДЗ и Д4, токоограничивающие сопротивления RI и Е2,два магнитоуправляемых контакта KI и К2.
При подаче на катушку магнитоуправляемых контактов (выводы 10 и 12) сигнала от элемента "Логика - Т"или другого источника соответствующего напряжения с соблюдением полярности входного сигнала (отрицательный потенциал на вывод 10),контакты KI и К2 замыкают цепь управления тиристорами и один из тиристоров Д1 или Д2, по цепи управления которого проходит ток и к его аноду приложено положительное напряжение , отпирается.
ЭЛЕМЕНТ Т-403

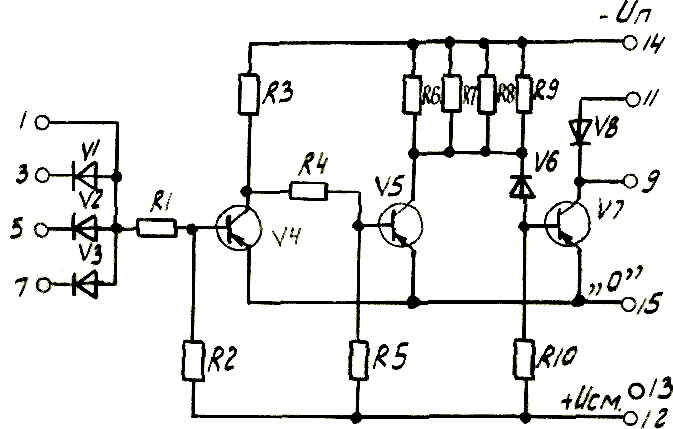

Элемент Т-403 (выходной усилитель) представляет собой трехкаскадную схему, в которой все транзисторы включены по схеме с общим эмиттером.
Элемент осуществляет функцию, ИЛИ-НЕ.
Нагрузка подключается к выводам 9,14. Защита транзистора V7 от перенапряжений, возникающих при отключении тока индуктивности нагрузки, осуществляется диодом.V8.
При частых отключениях индуктивной нагрузки должен подключаться параллельно нагрузке дополнительный диод, длительно-допустимый ток которого не менее максимального тока нагрузки. Возможна также защита транзистора шунтированием нагрузки резистором и конденсатором, включенными параллельно между собой и последовательно с шунтирующим диодом.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕМЕНТА
| минус 24 плюс 6 | |
| Номинальная мощность нагрузки, Вт | 10 |
| Номинальный ток нагрузки, А | 0,42 |
| Номинальное напряжение нагрузки, В | 24 |
| Потребление тока при входном сигнале "0"; по цепи питания, мА, не более | 150 |
| по цепи смещения, мА, не более | 30 |
| Входной сигнал " I" ,В | 3,6...12 |
| Входной сигнал "0",В, не более | I |
ЭЛЕМЕНТ Т-303

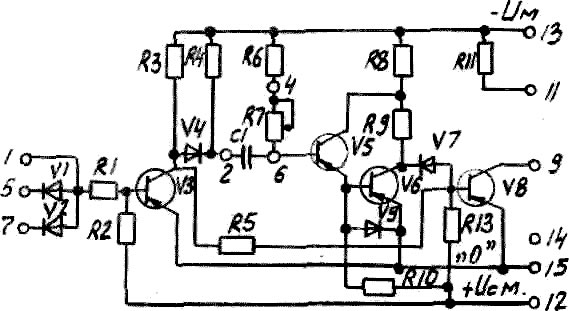

Элемент Т-303 предназначен для получения выдержек времени до 15с.
Для правильной работы элемента повторный сигнал на вход может быть подан не ранее, чем через время 0,5 с. В противном случае выдержка времени окажется меньше заданной.
Если входной сигнал исчезнет до того, как истекла выдержка времени, то сигнал на выходе не появится.
В момент подачи сигнала на выходе элемента возможно появление кратковременного импульса. Этот импульс следует погасить, включив конденсатор емкостью 0,05 мкФ между выводами 9 и 15.
При работе элемента на параллельную нагрузку (элемент Т—101) объединяются выводы 9 и II, а при работе на последовательную (элемент T-I07) - эти выводы объединять нельзя.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕМЕНТА
Напряжение питания,В минус 12
смещения ,В плюс 6
Уровень пульсации напряжений питания и
смещения,%, не более 7,5
Потребление тока;по цепи питания, мА.не более 25 по цепи смещения, мА, не более 5
Максимальная задержка выходного сигнала, с, не более 15 Время готовности к повторному действию, с,не менее 0,5
Входное сопротивление, кОм 1,3 +- 10%
Входной сигнал "I" В 4-12
Входной сигнал "0",В,не более I
Выходной сигнал "0",В,не более 0,2
Разброс уставки срабатывания,%,не более + -3
Нагрузка элемента: три выхода схемы ИЛИ-НЕ (элемент T-I0I) или три схемы И"(элемент T-I07).
ЭЛЕМЕНТ Т-402

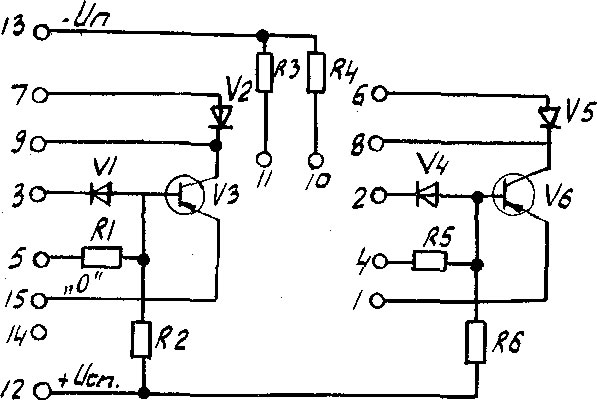

Элемент Т-402 (усилитель согласования Вт) состоит из двух независимых схем-инверторов, имеющих по два входа: резисторный (номинальный) - выводы 4,5 и диодный (повышенной мощности) - выводы 2,3.Для повышения тока нагрузки до 125 мА используется диодный вход.
При работе элемента на другие элементы (кроме элемента T-I07) объединяются выводы 9,11 и 8,10.
При использовании элемента Т-402 в режиме согласования допускается работа его при напряжении питания минус 12B.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕМЕНТА
| Напряжение:питания,В смещения,В | минус 24 плюс 6 |
| Уровень пульсации напряжений питания и смещения, % , не более | 7,5 |
| Потребление тока по цепи смещения, мА, не более 4 Номинальный ток нагрузки: | |
| - при резисторном входе,мА,не более | 70 |
| - при диодном входе,мА, не более | 125 |
| Входное сопротивление на резисторном входе, Максимальное значение входного сигнала "0"; на резисторном входе,В, не более | К0м 0,68± 0,75 |
| на диодном входе,В, не более | 0,35 |
| Входной сигнал "I" для резисторного входа,В | 3,6 |
| Входной ток для диодного входа, мА | 8... |
| Выходной сигнал "0",В, не более | 0,5 |
| Падение напряжения на коллекторной нагрузке,равной | |
| 10 кОм - 1,5 % ,В, не более |
I
|
ЭЛЕМЕНТ Т-308

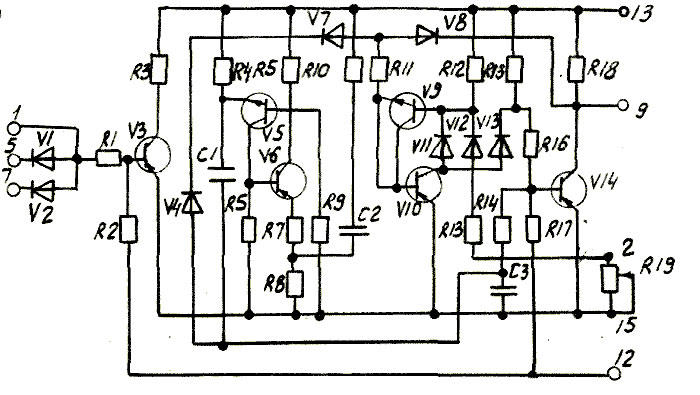

Элемент Т-308 представляет собой устройство для регулируемой задержки входного сигнала до 100 с. Регулирование задержки входного сигнала производится резистором R19,подключенным, к выводам 2,15.
Первую задержку входного сигнала после включения источника питания производить через 10... 15 с.
Для повышения помехоустойчивости элемента необходимо:
- на выводы 2,15 включить .конденсатор С-0,05 мкФ;
- экранировать элемент от "электромагнитных полей;
- фильтровать высокочастотные наводки по цепям питания.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕМЕНТА
Напряжение питания, В
плюс 6; минус 12
Потребление тока по цепи питания, не более,мА - 45
Потребление тока по цепи смещения, не более,мА " - 3
Входной сигнал "I", не менее, В - 3,6
Входной сигнал "0", не более, В - I
Задержка входного сигнала, с - 10... 100
Входное сопротивление, кОм - 1,3 Нагрузочная способность - 2 схемы ИЛИ-НЕ (T-I0I).
-Отклонение напряжения питания и смещения-минус 10%,плюс 15%.
ЭЛЕМЕНТ T-201

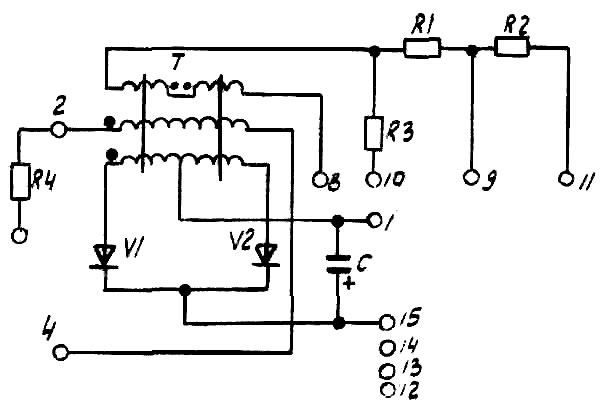

В элементе T-20I использован маломощный магнитный усилитель , включенный по схеме трансформатора с подмагничиванием.
Элемент обеспечивает передачу команд на переключение транзисторных элементов от источников сигнала постоянного тока напряжением 12,110 и 220 В и переменного тока частотой 50 Гц напряжением 220 В.
При подаче на вывод 4 и R4 напряжения 220 В переменного тока на выходе - вывод I и 15 появляется сигнал "1".
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕМЕНТА
Напряжение питания переменного тока,В 220
частота,Гц 50
Напряжение управления постоянного тока,В 12,110,220
Потребление токагпо цепи питания,мА,не более 35
по цепи управления,мА,не более 14 Входной сигнал и0" по цепи управления,В,не
более 0,5
Выходной сигнал "0",В, не более 0,2
Выходной сигнал "1",В, не более „ 3,6 Нагрузка элемента: один вход схемы ИЛИ-НЕ (элемент T-I0I).
ЭЛЕМЕНТ Т-202

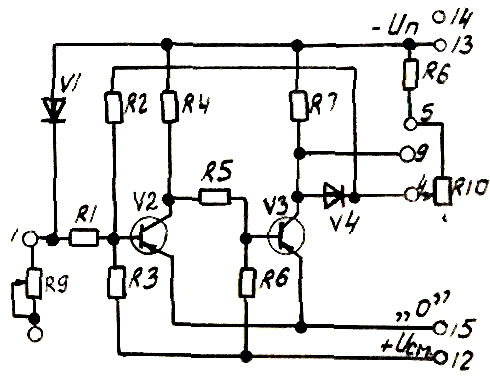

Элемент Т-202 (релейный элемент) обладает релейной характеристикой ." вход-выход" и предназначен для преобразования плавно изменяющегося входного напряжения в дискретный сигнал установленного уровня.
Входом элемента является вывод I, выходом - вывод 9.
Регулировка коэффициента возврата элемента производится резистором К 10, а напряжения срабатывания - резистором К 9.
Для увеличения коэффициента возврата и стабильности установки можно применять стабилитрон, включаемый последовательно входу элемента. При этом следует иметь ввиду, что напряжение срабатывания увеличится на величину напряжения стабилизации стабилитрона.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕМЕНТА
| Напряжение: питания,В минус 12 | |
| смещения,В плюс 6 | |
| Уровень пульсации напряжений питания и смещения не более % | 3 |
| Потребление тока;по цепи питания,мА, не более | 18 |
| по цепи смещения,мА,не более | 5 |
| Напряжение срабатывания,В | 5-20 |
| Минимальный коэффициент возврата, не более | 0,75 |
| Разброс величин напряжений срабатывания и возврата,%, не более | ±2,5 |
| Выходной сигнал "0",В ,не более | 0,5 |
| Нагрузка элемента: три входа схемы ИЛИ-НЕ (элемент T-I0I). | |
ЭЛЕМЕНТ T-106

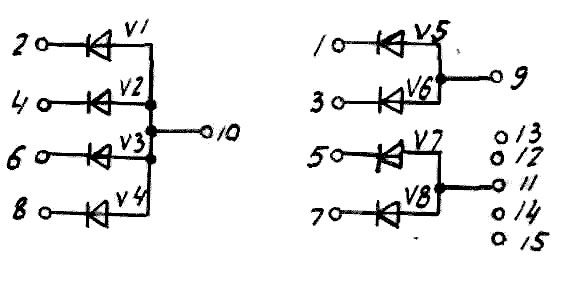

Элемент Т-10б состоит из трех независимых схем, реализующих функцию ИЛИ на 2,4,6 и 8 входов.
В схеме ИЛИ сигнал на выходе появляется при наличии сигнала хотя бы на одном из входов.'
Входами схем являются выводы 1,3 с выходом -вывод 9, выводы 5,7 с выходом - вывод II, выводы 2,4,6,8 с выходом –вывод 10.
Число последовательных схем, реализующих функцию ИЛИ - не более двух.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕМЕНТА
Номинальный ток через диоды ,мА, не более 15
Обратный ток диодов,мкА, не более 15
Прямое падение напряжение на диодах,В,не более 1,5
Нагрузка элемента: один вход схемы„ИЛИ-НЕ (элемент T-I0I),
ЭЛЕМЕНТ Т -107

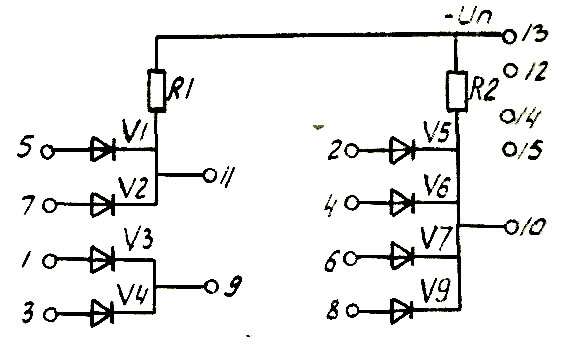

Элемент T-107 ( универсальные диодные приставки)состоит из двух независимых схем реализующих функцию И, и одной схемы, реализующей функцию,,ИЛИ"
Без внешней коммутации элемент реализует две схемы„И: одна на 4 входа - выводы 2,4,6,8 с выходом - вывод 10,
другая на 2 входа - выводы 5,7 с выходом - вывод II-
При помощи внешней коммутации диодов УЗ и V4 можно реализовать две схемы„И" по 4 входа, либо одну схему„И' на б входов и одну схему„И"на два входа.
С помощью внешнего резистора, включаемого между выводами 9 и 13,можно реализовать две схемы на два входа и одну схему И на четыре входа.
Число только последовательно соединяемых схем, реализующих функцию„И'| не более двух.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕМЕНТА
Напряжение питания,В минус 12
Уровень пульсации напряжения питания,%,не
более 7,5
Потребление тока по цепи питания,мА, не более 14
Номинальный ток через диоды ,мА, не более 15
Обратный ток диодов,мкА ,не более 800
Прямое падение напряжения на диодах,В,не более 0,8
Нагрузка элемента: один вход схемы„ИЛИ-НЕ
(элемент T-I0I).
ЭЛЕМЕНТ T-101

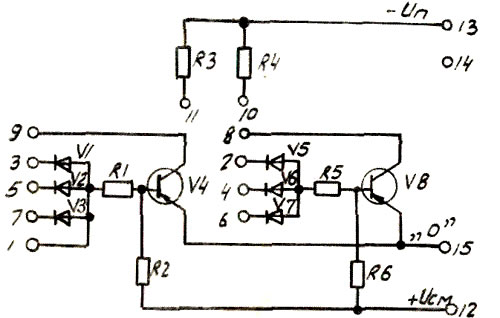

Элемент T-101 -основной элемент серии "Логика-Т".С его помощью можно реализовать любую логическую функцию.
Он состоит из двух независимых схем ИЛИ-НЕ, каждая из которых представляет инвертор, НЕ с тремя диодными входами ИЛИ и реализует функцию У= XI + Х2 + ХЗ (т.е. сигнал на выходе отсутствует при наличии сигнала хотя бы на одном из входов). Входами схем являются выводы 1,3,5,7 с, выходом - вывод 9 и выводы 2,4,6 с выходом - вывод 8.
При работе элемента на вход других элементов (кроме элемента T-I07) необходимо выводы 8 и 10, 9 и II соединить.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕМЕНТА
| Напряжение: питания, В минус | 12 |
| смещения, В плюс | 6- |
| Уровень пульсации напряжений питания и | |
| смещения, % , не более | 7,5 |
| Потребление тока: по цепи питания, мА, не более | 2x17 |
| по цепи смещения, мА, не более | 2x1,5 |
| Входное сопротивление, кОм | 1,3± 10% |
|
Входной сигнал "1",В
Выходной сигнал "0",В, не более Падение напряжения, при коллекторной нагрузке, равной 10 кОм +- 1,5 В, не более Нагрузка каждой схемы элемента: три входа |
3,6...12 0,5 -
I схемы |
| -НЕ (элемент T-I0I) или три входа схемы И (элемент T-I07). |
Таблица I
Уставки выдержки элементов времени блоков щита ЩДГА - Б
| Обозначение блоков ЩПГА-Б |
Обозначение элемента
времени |
Обозначение регулируемого сопротивления | Обозначение конденсаторов элемента времени |
Уставки
выдержки времени |
Назначение
элемента времени |
| БПД | 330 | R28 | G36 | 5...6с | Циклы работы |
| БГЩ | Э29 | R29 | С39 | 5...6с | стартера |
| БВКП | Э44 | R30 | С40 | 2...3с | Время на установление напряжения генератора |
| БПД | 325 | R27 | G37 | 5...6с | Время 1-й прокачки масла |
| БЗДГ | Э803 | R35 | До 60с | Защита от понижения давления масла | |
| БЦД | Э27 | R34 | 35...40с | Общее время попыток работы | |
| БОДГ | Э56 | R36 | С46 | 10...12с | стартера Разбор схемы остановки |
| БКНГ | 376 | R3I | C4I | 2...4с | Контроль минимального напряжения |
| БЗДГ | Э802 | R37 | 20...25с | Контроль длительности остановки |
Таблица № 2
Уставки выдержки элементов времени блоков щита ЩАВ-Б
| Обозначение блоков ЩАВ-Б | Номер элемента времени | Обозначение регулируемого сопротивления | Конденсаторы элемента времени |
Уставки
выдержки времени |
Назначение
элемента времени |
| I | 2 | 3 | 4 | 5 | 6 |
| БВК | Э32 | RI4 | 60...90с | Задержка команды на остановку ДГ при работе от ввода | |
| БВК | Э55 | В22 | С18 | До 10с | Время установки напряжения на сборных шинах |
|
Блок
Время за |
Э73 | S27 | С23 | 6...9с | Регулировка времени "Точно" |
| дающий | Э74 | R28 | 51...54с | Регулировка времени "Грубо" |
