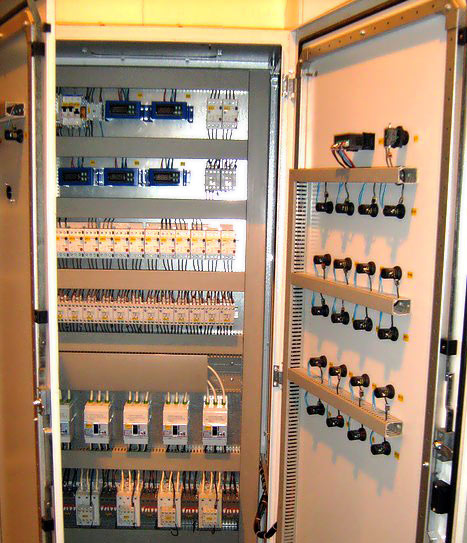

Щиты станций управления

Станции управления представляют собой комплектное устройство, предназначенное для дистанционного автоматического управления электроустановками, и разделяются на блоки управления (БУ) и панели управления (ПУ). Блок состоит из изоляционной плиты, на которой смонтированы предусмотренные проектом аппараты без рамы, а панель — из нескольких плит со смонтированными аппаратами и приборами на общей металлической раме. Станции управления в виде панелей и блоков вместе с вспомогательным электрооборудованием (ящики сопротивлений, магнитные усилители, стабилизирующие трансформаторы) комплектуют на заводах-изготовителях в щиты станций управления (ЩСУ). Щит станций управления представляет собой полностью законченное комплектное устройство, при установке которого на место выполняют только подключение питающих и отходящих кабелей и проводов и межсекционные соединения.

Щиты станций управления бывают двух исполнений: открытые — для установки в специальных помещениях и защищенные — для установки непосредственно в цехах. Последние собирают из металлических уплотненных шкафов со станциями управления ЩСУ. Коммутационную аппаратуру размещают на фасадной стороне блоков и панелей с задним присоединением проводов и кабелей.

При установке ЩСУ необходимо расположить панели так, чтобы обеспечить двустороннее обслуживание аппаратов и приборов. Ширина прохода должна быть: за щитом не менее 0,8 м, с лицевой стороны при двухрядном расположении щита не менее 1,5 м, а при однорядном — 1,2 м.
