Щиты и пульты управления и защиты
Щиты и пульты управления и защиты предназначены для автоматического и ручного управления электрооборудованием, а также для защиты электроустановок. На щитах и пультах монтируют приборы защиты (реле), приборы и аппараты управления, сигнализации и контроля. Щиты и пульты собирают из отдельных конструктивных элементов (панелей и пульт-панелей), число и сочетание которых зависят от принятой проектом схемы.

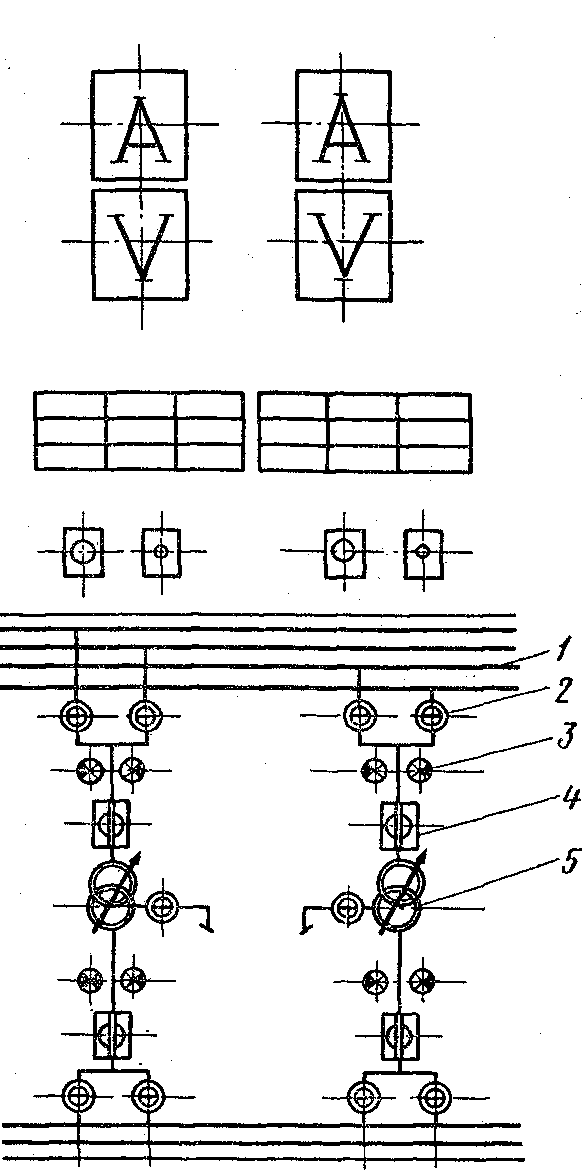

Рис. 1. Мнемоническая схема пультов управления:
1 — сборные шины, 2 — указатель положения разъединителя, 3 — лампы сигнализации положения выключателя, 4 — ключ управления выключателем, 5 — трансформатор
Щиты изготовляют одинарными (при расположении панелей в один ряд) и сдвоенными (при расположении панелей в два ряда, обращенных фасадами в противоположные стороны) и устанавливают прямолинейно, дугообразно, Г- или П-образно.
Панель, которая применяется в щитах управления, сигнализации и защиты, состоит из каркаса, карниза и опорного пояса. На боковых стенках панели укреплены перфорированные лотки с крышками, образующие вертикальные каналы, в которых свободно, без крепления, прокладывают провода вторичных цепей и жилы контрольных кабелей, присоединяемых к наборным зажимам. Последние расположены вертикальными рядами также на боковых стенках панели. Лицевой частью каркаса служит фасадный лист с отбортованными краями, на котором закрепляют аппараты и приборы. В верхней части панелей щита прокладывают шинки оперативного тока. Их закрепляют в специальных шинодержателях, снабженных контактными винтами для ответвлений от шинок.
На фасадных листах щитов управления для удобства эксплуатации изображают однолинейную мнемоническую схему электрических соединений (рис. 1), элементы которой изготовляют из полосовой или листовой стали толщиной 3 мм. Схему выполняют так, чтобы в нее оказались встроенными ключи, кнопки, сигнальные лампы, приборы сигнализации и другие аппараты управления.
Пульты представляют собой металлоконструкции с наклонной подъемной верхней крышкой и передними дверцами. Аппаратура управления контроля и сигнализации размещена внутри него. Отдельные аппараты и приборы (кнопки, рукоятки ключей управления, сигнальные лампы) выведены на крышку пульта. Пульты изготовляют двух видов: напольные и подвесные. Напольные различаются шириной и конфигурацией поперечного сечения, высота же и угол наклона верхней крышки в большинстве конструкций одинаковы. Навесные пульты представляют собой шкафы, навешиваемые на конструкцию, смонтированную на стене или непосредственно на технологическом агрегате. Они имеют открывающуюся с фасадной стороны дверцу, на которой размещаются аппараты управления и измерительные приборы. Все напольные пульты имеют подъемную верхнюю крышку и передние дверцы (уплотненные губчатой резиной) для доступа к внутренней коммутации пульта.
Пульт управления удобен для обслуживания, так как позволяет сосредоточить в одном месте большое количество приборов и аппаратов управления сложными агрегатами. Корпус пульта сварен из гнутых стальных листов и жестко соединен с обычной панелью, у которой отсутствует фасадный лист в нижней части. Пульт управления, пристроенный с лицевой стороны к его панели, называют пульт-панелью. Доску пульта (стол) устанавливают наклонно для удобства обслуживания аппаратов и приборов. Внутри каркаса панели закреплены перфорированные рейки для прокладки проводов. К пультам можно пристраивать кронштейны для установки командоконтроллеров.
Панель, пульт-панель или шкаф представляют собой полностью смонтированный, законченный элемент (узел) щита. Из них комплектуют соответственно проектной схеме щиты, которые в собранном виде являются комплектным электротехническим устройством.
