Сборные штыревые изоляторы CHINT

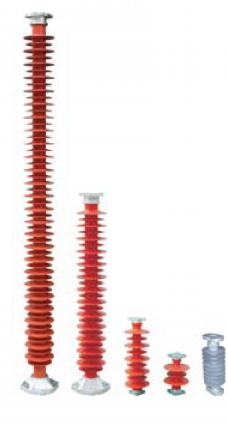

Серия сборных штыревых изоляторов от компании Chint electric (Китай) - серия комбинированных изоляторов.
1.Введение
2. Стандарты
IEC62217.
IEC62231.
Сборные штыревые изоляторы применяются на электрооборудовании и в устройствах высоковольтных систем переменного тока.
3. Обозначение модели
Расчетная механическая нагрузка (кН)
Номинальное напряжение(кВ)
Сборный штыревой изолятор
4. Условия эксплуатации
температура окружающей среды: -50°С ~ ч-50°С;
высота установки над уровнем моря: не более 3000
частота: не более 100 Гц.
Таблица 5. Технические параметры
| Тип изолятора | Рис | Номи- нальное напря жение, кВ | Расчетная механическая нагрузка, кН | Высота H, мм | Разря- дное | Мини- мальное рассто- яние тока утечки, мм | Выдержи- ваемое напряжение грозового импульса, кВ (пиковое) | Выдерживаемое напряжение при промышленной частоте, влажное состояние, кВ (средне квадра тичное) |
| FZSW-10/б | 1 | 10 | 6 | 215 | 210 | 450 | 100 | 45 |
| FZSW-20/8 | 2 | 20 | 8 | 305 | 265 | 780 | 130 | 60 |
| FZSW-35/б | 3 | 35 | 6 | 445 | 435 | 1015 | 190 | 90 |
| FZSW-66 / 110 | 4 | 66 | 10 | 770 | 675 | 1820 | 350 | 150 |
| FZSW-110/8 | 4 | 110 | 8 | 1220 | 1125 | 3150 | 500 | 230 |
| FZSW-220/4 | 4 | 220 | 4 | 2300 | 2200 | 6300 | 1050 | 450 |
6. Внешний вид и размеры (см. рис. 6.1):

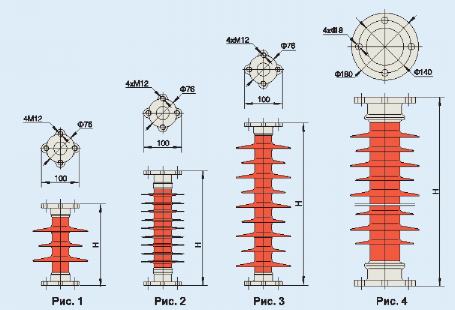

Рис. 6.2 Внешний вид и размеры сборных штыревых изоляторов
