5. Эксплуатация

5.1 Условия эксплуатации

Нормальные внешние условия

SafeRing / SafePlus поставляется для внутренней

установки в соответствии с МЭК 60694.

Существуют следующие ограничения:

Температура окружающей среды

Максимальная +40°C

Максимальная (среднесуточная) +35°C

Минимальная температура - 25°C

Влажность

Максимальная среднесуточная относительная влажность 95%

Максимальная среднемесячная относительная влажность 90%

Максимальная высота над уровнем моря без понижения давления элегаза 1500м Особые условия

Производитель и заказчик должны согласовать особые условия работы оборудования. Напрмир, при установке оборудования на высоте более 1500м над уровнем моря, необходимо уменьшить давление элегаза в ячейке. Авиаперевозка

Модули перевозятся при пониженном давлении - см процесс дозаправки.

5.2 Переключения

Все переключения производятся с помощью специальной рукоятки. Внутренняя механическая блокировка между выключателем нагрузки/разъединителем и заземлителем предотвращает возможные неправильные переключения. Разъединитель в модуле V может быть отключен только после отключения силового выключателя. Затем с целью испытания выключатель можно включить. Может быть установлена дополнительная блокировка навесными замками между разъединителем/выключателем и заземлителем.

Привод у заземлителя мгновенного действия обеспечивает быстрое включение. Заземлитель включается поворотом рукоятки привода по часовой стрелке. Поворот рукоятки против часовой стрелки отключает его. Для включения выключателя нагрузки - предохранителя / силового выключателя должен быть взведен пружинный механизм. Для этого поверните рукоятку привода по часовой стрелке. Затем для включения нажмите зеленую кнопку.

Выключатель нагрузки:

Включение: Поверните рукоятку привода по часовой стрелке. Отключение: Поверните рукоятку привода против часовой стрелки.

Заземлитель:

Включение: Поверните рукоятку привода по часовой стрелке. Отключение: Поверните рукоятку привода против часовой стрелки.

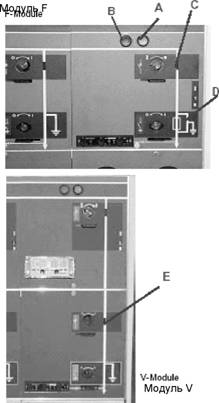

Выключатель нагрузки - предохранитель. Включение: Поверните рукоятку привода по часовой стрелке для взвода пружины включения/отключения. Затем нажмите на зеленую кнопку. (A) Отключение: Нажмите на красную кнопку. (B) В конфигурации с силовым выключателем, отключение может быть осуществлено по сигналу реле, в конфигурации с выключателем нагрузки - предохранителем отключение выключателя нагрузки может быть осуществлено от воздействия ударного элемента предохранителя.

Противовозвратная система на всех рукоятках привода предотвращает немедленное повторное переключение коммутационных аппаратов.

Механические индикаторы положения:

C: Выключатель нагрузки D: Заземлитель E: Разъединитель
