4. Установка

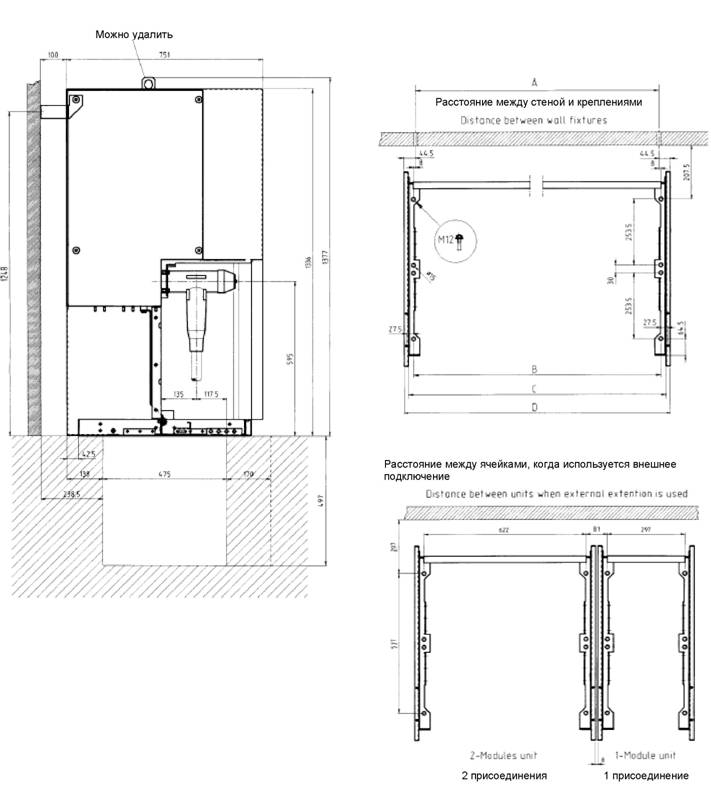

Основание должно быть ровным и скрепленным болтами в соответствии с приведенными на рисунке размерами.
| A | B | C | D | |
| 1 присоединение | 281 | 297 | 336 | 371 |
| 2 присоединения | 606 | 622 | 661 | 696 |
| 3 присоединения | 931 | 947 | 986 | 1021 |
| 4 присоединения | 1256 | 1272 | 1311 | 1346 |
| 5 присоединений | 1581 | 1597 | 1636 | 1671 |
4.1 Кабельный отсек
Снятие крышки кабельного отсека:
Внимание!
1. Ослабить болты крышки кабельного отсека, подтянуть и затем снять крышку.
Крышка кабельного отсека может иметь блокировку от положения заземлителя. Когда блокировка установлена, доступ в кабельный отсек может осуществляться только при включенном заземлителе.
2. Снять переднюю часть.
3. Передняя часть снята.
4.Открутив болты А и В, можно снять панель.
4.2 Подключение кабелей

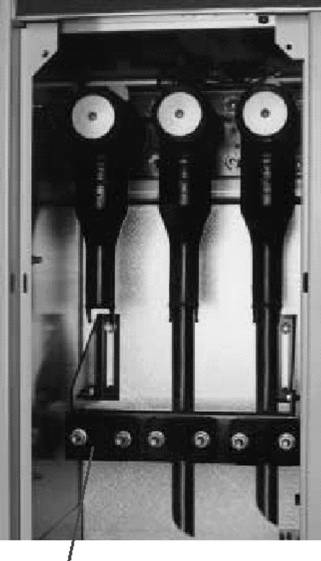

Балка для крепления кабелей Скоба Шина заземления

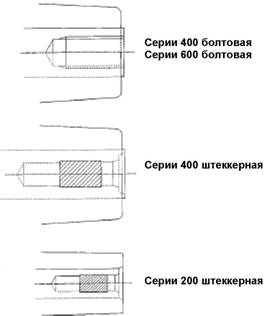

SafeRing/ SafePlus оборудованы вводами, соответствующими стандартам DIN47636T1 & T2/EDF HN 525-61 для кабельных вводов. Все вводы расположены на одинаковой высоте от пола и закрыты крышкой кабельного отсека. SafeRing / SafePlus могут поставляться с различными типами вводов для соответствующих типов присоединений.
| Вводы | Модуль C | Модуль F | Модуль V |
| Серия 200 штекерная | X | X | |
| Серия 400 штекерная | X | X | X |
| Серия 400 болтовая | X | X | X |
| Серия 600 болтовая | X |
Кабельные адаптеры
Рекомендуются следующие типы:
ABB Kabeldon
ABB Kabel und Draht
Elastimold
Raychem
Cooper
3M
Смотрите документацию производителей для более подробной информации.
Инструкция по установке должна прилагаться с поставляемыми адаптерами. Убедитесь, что вводы при поставке тщательно смазаны силоксаном. Внимание!

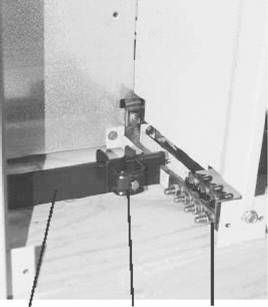

Регулируемая балка для крепления кабелей (дополнительное оборудование).
В присоединении, где кабели не подключены, заземлитель должен быть заблокирован в заземленном положении или на вводы должны быть установлены заглушки перед вводом устройства в эксплуатацию.
4.3 Трансформаторы тока и релейная защитаРеле защиты устанавливается в каждом модуле с вакуумным выключателем. Кабели вторичных соединений расположены в кабельном отсеке и готовы для подключения к трансформаторам тока.
Перед установкой проверьте тип трансформаторов тока.
Все трансформаторы тока должны быть установлены до подключения кабеля.

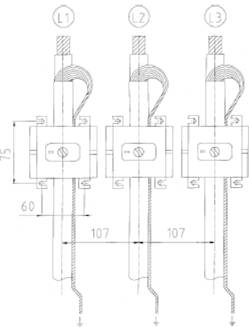

Экран кабеля необходимо пропустить через сердечник трансформатора тока (см. рис слева) и соединить с шиной заземления в кабельном отсеке. В кабельном отсеке расположена плата для крепления трансформаторов тока.
После установки трансформаторов тока необходимо подключить к реле вторичные кабели, для чего ознакомьтесь с документацией реле.
В SafeRing с вакуумным выключателем можно установить следующие типы реле: SACE PR521, SEG WI1-3 и MPRB 99-1.0-GF. Для всех этих типов реле не требуется отдельного источника оперативного питания.
SACE PR 521
Это реле имеет возможность использования следующих видов характеристик срабатывания токовой защиты: с независимой выдержкой времени, с нормальной инверсной характеристикой выдержки времени, с крутой инверсной характеристикой выдержки времени, с очень крутой инверсной характеристикой выдержки времени и защиту от замыкание на землю в соответствии со стандартом МЭК 60255-3.
MPRB 99-1.0-GF и SEG WI1-3
Это более простые типы реле с обратнозависимой характеристикой выдержки времени, разработанное для защиты трансформаторов. Реле MPRB 99-1.0-GF имеет также функцию защиты от замыкание на землю. Весьма важно для правильного функционирования защиты, чтобы трансформаторы тока были подключены в соответствии со схемой и реле было правильно настроено.
SafePlusможет поставляться и с более сложными типами реле. Могу быть установлены следующие типы реле: SPAJ140, REJ и REF54_. При этом необходимо установить низковольтный отсек.
Для более подробной информации смотрите документацию на данные типы реле.
4.4 Давление элегазаSafeRing / SafePlus содержат элегаз с номинальным давлением 1.4 атм. при 200С.
SafeRing/ SafePlus «запаяны» на весь срок службы и снабжены индикаторами давления с температурной компенсацией. Устройство с температурной компенсацией подающее электрический сигнал при понижении давления может быть установлено по заказу.
Указатель в зеленой области - давление в устройстве нормальное. Указатель в красной области - давление в устройстве пониженное.

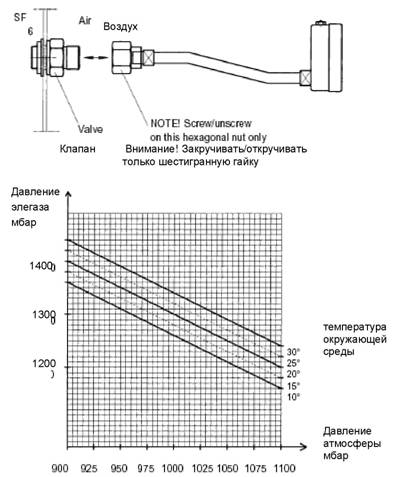

Дозаправка элегаза в SafeRing/SafePlus
Необходимо следующее оборудование: баллон с элегазом с манометром и редукционным клапаном, адаптер, устройство измерения давления
Снять переднюю крышку и открутить манометр
Прикрутить (усилие затяжки 45Н) адаптер
Перед подключением шланга от баллона с элегазом к адаптеру необходимо удалить воздух из него, пропустив небольшое количество элегаза.
Когда газ заполняет модуль, следите за манометром на баллоне. Когда он покажет 0,4 бар при температуре 20°C (абсолютно 1,4 бар), необходимо прекратить заправку. Для других условий см. график выше.
Отсоедините шланг и подключите прибор для измерения давления в ячейке.
При давлении 0,4 бар (абсолютно 1,4 бар) отсоедините адаптер и прикрутите с усилием натяга 45Н манометр.
Убедитесь в герметичности подключения манометра.
