S3CD разъединитель

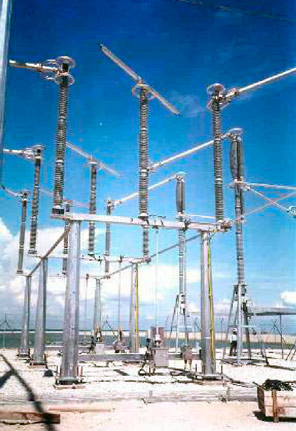

S3CD на 500 кВ и 4000A
S3CD - разъединитель Alstom Grid с двумя разрывами, на центральном вращающемся изоляторе которого расположены подвижные ножи, выпускается на напряжения от 66 до 500 кВ. Он особенно подходит для распределительных устройств, в которых низкий вертикальный зазор запрещает использование других типов разъединителей. Сменные посеребренные медные контакты, оцинкованное основание конструкции. Центральная колонка изоляторов вращается благодаря герметичному подшипниковому основанию, не нуждающемуся в техническом обслуживании. Имеются вертикальные, навесные и пофазные решения разъединителей S3CD. Соответствуют с последним стандартам МЭК, производитель поддерживает системы обеспечения качества в соответствии с ISO 9001 (2000) и ISO 14001. Благодаря смазанным на весь срок службы или самосмазывающимся частям, самостоятельной очистке контактов и некоррозионным материалам, S3CD практически не требуют обслуживания.
Междуфазное расстояние определяется схемой подстанции.

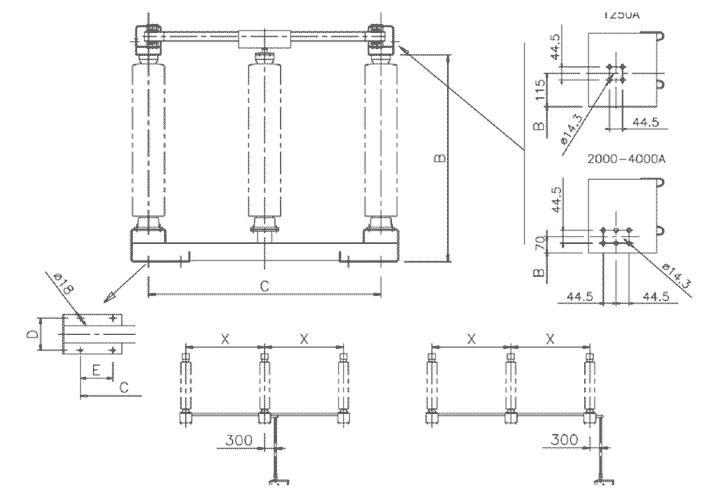

| Технические Данные (IEC) | |||||||
| Номинальное напряжение | Номинальный ток | Ток термической стойкости, | Испытательное напряжение полного грозового импульса, относительно земли | A | B | C | D |
| кВ | А | кА | кВ | мм | мм | мм | мм |
| 72.5 | 6000 | 80 | 325 | 1000 | 1100 | 1000 | 220 |
| 100 | 6000 | 80 | 450 | 1300 | 1350 | 1300 | 220 |
| 123 | 6000 | 80 | 550 | 1500 | 1550 | 1500 | 220 |
| 145 | 6000 | 80 | 650 | 1800 | 1850 | 1800 | 270 |
| 170 | 6000 | 80 | 750 | 2000 | 2050 | 2000 | 270 |
| 245R | 6000 | 80 | 950 | 2400 | 2400 | 2400 | 340 |
| 245 | 6000 | 80 | 1050 | 2800 | 2650 | 2800 | 340 |
| 300 | 6000 | 80 | 1050 | 3200 | 3000 | 3200 | 340 |
| 362 | 6000 | 80 | 1175 | 3800 | 3300 | 3200 | 340 |
| 420 | 6000 | 80 | 1425 | 4200 | 3850 | 3600 | 340 |
| 550 | 6000 | 80 | 1550 | 5000 | 4500 | 4200 | 340 |
* ANSI параметры также доступны
