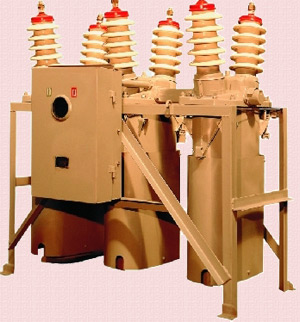

С-35М-630-10 масляный выключатель

Производитель: КЭМЗ
Номинальное напряжение, кВ: 35
Номинальный ток, А: 630
Номинальный ток отключения, кА: 10
Ток термической стойкости, кА (с): 10
Полное время отключения, мс: 80

Выключатель снабжается электромагнитным приводом ПЭМУ-500 или пружинным ПП-67. Полное время отключения выключателя с пружинным приводом 120 мс.

Габариты выключателя:

Для категории А: 1910 х 1200 х 1940 мм.

Для категории Б: 1910 х 1200 х 2030 мм.

Масляный выключатель С-35М-630-10 может эксплуатироваться в ЗРУ и ОРУ, для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50 (60) Гц. Климатические условия эксплуатации выключателя: температура от +40 до -60°С, высота установки не более 1000 м над уровнем моря. Выключатель комплектуется встроенными трансформаторами тока ТВ-35.
