РВПК-3,3

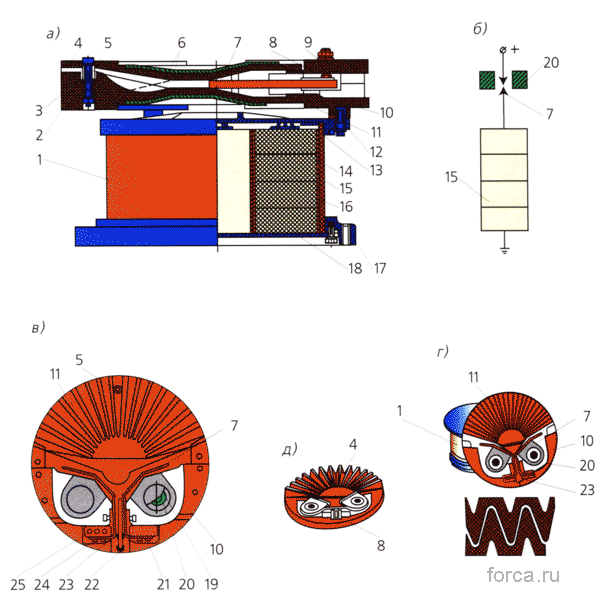

РАЗРЕЗ (а), СХЕМА (б) И ДУГОГАСИТЕЛЬНАЯ КАМЕРА (в, г, д) РАЗРЯДНИКА РВПК - 3,3

1 - резисторный блок;

2 - дугогасительная камера разрядника;

3 - крепежные болты;

4 и 11 - стенки камеры;

5 - втулка;

6 - магнитные полюсы;

7 и 23 - электроды;

8 и 10 - корпус камеры;

9 - шпилька;

12 - силуминовая крышка;

13 - пружинная шайба;

14 - бакелитовый цилиндр;

15 - тервитовые диски;

16 - изоляционные трубки;

17 - фланец;

18 - съемное днище;

19 - гетинаксовая крышка;

20 - постоянный магнит (8 шт.);

21 и 24 - зажимы;

22 - миканитовая прокладка;

25 - регулировочные винты
