Выключатели вакуумные серии ВВД8-10 с электромагнитным приводом
Руководство по эксплуатации ВУРИ.674152.006 РЭ
Настоящее руководство по эксплуатации предназначено для изучения технических характеристик, устройства, конструктивных особенностей и правил эксплуатации вакуумных выключателей (реклоузеров) серии ВВД8, производимых ООО «Электроаппарат».
Руководство по эксплуатации содержит технические характеристики выключателей, условия их применения, типы исполнения, сведения об устройстве и принципе работы, указания мер безопасности, правила подготовки к работе и техническое обслуживание, а также сведения о консервации, транспортировании и хранении.
Руководство по эксплуатации рассчитано на обслуживающий персонал, прошедший соответствующую подготовку и проверку знаний по «Правилам технической эксплуатации электрических станций и сетей» и «Межотраслевым правилам по охране труда (правила безопасности) при эксплуатации электроустановок».
В нормальных условиях эксплуатации выключатель вакуумный не является источником повышенной опасности, в том числе и рентгеновского излучения, и нет необходимости принятия дополнительных мер по защите персонала. Защита персонала от неиспользуемого рентгеновского излучения при испытании электрической прочности изоляции главных цепей выключателя повышенным напряжением промышленной частоты должна соответствовать требованиям ГОСТ 12.2.007-0-75, НРБ-99 и «Санитарным правилам работ с источниками неиспользуемого рентгеновского излучения». Защита персонала производится с помощью защитного экрана из стального листа толщиной (2-3) мм на расстоянии 0,5м от вакуумных дугогасительных камер (ВДК) или пластины из стекла марки ТФ-5 по ГОСТ 9541-75 толщиной не менее 12,5 мм.
1 Описание и работа1.1 Описание и работа выключателя1.1.1 Назначение выключателяВыключатели вакуумные серии ВВД8 трехполюсного исполнения предназначены для коммутации электрических цепей с изолированной или частично заземленной через дугогасительный реактор или высокоомный резистор нейтралью при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 10 кВ, током нагрузки до 1000 А и токами короткого замыкания до 20 кА.
Выключатель предназначен для использования на открытом воздухе. Конструкция ВВД8 предусматривает защиту электрических аппаратов и всех электрических соединений от воздействия окружающей среды (дождя, снега, тумана, пыли, ветра).
Структура условного обозначения выключателя
| Степень защиты оболочки по ГОСТ 14254-96 Наличие разъединителей: IР — один разъединитель. Вариант исполнения привода Конструктивное исполнение привода: ПМ - пружинно-моторный ЭМ - электромагнитный ПР - пружинно-ручной Номинальный ток, А Номинальный ток отключения, к А Степень загрязнения внешней изоляции по ГOCT 9920-S9 Номинальное напряжение, кВ Помер модели выключателя Фирменная марка Выключатель вакуумный |
Пример условного обозначения в технической документации и при заказе выключателя вакуумного серии ВВД8 на номинальное напряжение 10 кВ, с номинальным током отключения 16 кА, номинальным током 630 А, с электромагнитным приводом, вариант исполнения привода 23, с одним разъединителем, климатического исполнения У, категории размещения 1: «Выключатель вакуумный типа ВВД8-10-16/630-ЭМ23-1Р-У1».
1.1.1.3 Область применения выключателя
Вид климатического исполнения У, категория размещения 1 по ГОСТ 15150-69.
Номинальные значения климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150-69, при этом:
а) высота над уровнем моря до 2000 м-*;
б) верхнее рабочее и эффективное значение температуры окружающего воздуха плюс 50°С.
в) нижнее рабочее значение температуры окружающего воздуха - минус 45°С;
г) относительная влажность воздуха не более 80% при температуре плюс 15°С, верхнее значение относительной влажности 100% при плюс 25°С;
д) окружающая среда взрывобезопасная, не содержащая пыли в концентрациях, снижающих параметры выключателя, содержание коррозионно-активных агентов по ГОСТ 15150-69 для атмосферы типа II.
Выключатели предназначены для выполнения следующих операций:
дистанционное оперативное включение и отключение напряжения с параметрами, указанными в таблице 1;
ручное неоперативное включение и отключение;
автоматическое повторное включение (выполнение нормированных циклов) по ГОСТ Р 52565-2006 «0-0,3с-В0-180с-С0»;
отключение и включение номинальных токов с параметрами, указанными в таблице 1;
автоматическое отключение и включение токов короткого замыкания с параметрами, указанными в таблице 1.
Включение выключателя осуществляется за счет использования электромагнитного привода, который питается от постоянного или переменного тока, а отключение выключателя производится за счет запасенной энергии пружины отключения.
*При установке выключателя на высотах более 1 000 м испытательные напряжения электрической прочности внешней изоляции на данной высоте и токовая нагрузка должны быть снижены на 1,25% на каждые 100 м в соответствии с ГОСТ 15150-69.
Для защиты от перенапряжений при подключении выключателем электродвигателей и трансформаторов под нагрузку следует руководствоваться «Методическими указаниями по применению ограничителей перенапряжений нелинейных в электрических сетях 6-35кВ», утвержденными Департаментом научно-технической политики и развития РАО «ЕЭС России» 27.04.01 г.
Выключатель сохраняет свои параметры в пределах норм и требований, установленных ТУ, в процессе и после воздействия следующих внешних факторов:
синусоидальная вибрация в диапазоне частот 0,5-100 Гц с ускорением до 0,5 g;
верхнее значение температуры воздуха при эксплуатации плюс 50°С;
нижнее значение температуры воздуха при эксплуатации минус 45°С;
относительная влажность воздуха при температуре плюс 25°С 100% с конденсацией влаги;
атмосферные конденсированные осадки - в условиях выпадения росы;
1.1.2 Технические характеристики1.1.2.1 Основные технические характеристики выключателей вакуумных серии ВВД8 представлены в таблице 1.
Таблица 1
| Наименование параметра, характеристики | Значение | ||
| 1 Номинальное напряжение, кВ | 10 | ||
| 2 Наибольшее рабочее напряжение, кВ | 12 | ||
| 3 Номинальный ток, А | 630;1000 | ||
| 4 Номинальный ток отключения, кА | 12,5 | 16 | 20 |
| 5 Ток термической стойкости (3 с), кА | 12,5 | 16 | 20 |
| 6 Нормированные параметры тока включения, кА: | |||
| - наибольший пик; | 31,5 | 40 | 50 |
| - начальное действующее значение периодической составляющей | 12,5 | 16 | 20 |
| 7 Нормированные параметры сквозного тока короткого замыкания, кА: | |||
| - наибольший пик (ток электродинамической стойкости); | 31,5 | 40 | 50 |
| - среднеквадратичное значение тока за время его протекания; | 12,5 | 16 | 20 |
| 8 Время протекания тока короткого замыкания, с | 4 | ||
| 9 Допустимое значение отключаемого тока одиночной конденсаторной батареи, А, не более | 630 | ||
| 10 Допустимое значение отключаемого тока составных конденсаторных батарей, А, не более | 400 | ||
| 11 Бестоковая пауза при АПВ, с, не менее | 0,3 | ||
| 12 Ресурс по коммутационной стойкости: | |||
| - при номинальном токе, циклов «ВО» | 10000 | ||
| - при номинальном токе отключения, операций «ВО» | 30 | ||
| 13 Механический ресурс, циклов «ВО» | 10000 | ||
| 14 Ход подвижного контакта, мм | 9±1 | ||
| 15 Вжим (интервал поджатия) после замыкания контактов, мм | 4±0,5 | ||
| 16 Средняя скорость подвижного контакта при включении, м/с | 1±0,2 | ||
| 17 Средняя скорость подвижного контакта при отключении, м/с | 0,6±0,2 | ||
| 18 Собственное время отключения, мс, не более | 45 | ||
| 19 Собственное время включения, мс, не более | 60 | ||
| 20 Разновременность замыкания и размыкания контактов, мс, не более | 2 | ||
| 21 Уровень изоляции по ГОСТ 1516.3-96 | Нормальная изоляция | ||
| 22 Испытательное напряжение промышленной частоты для изоляции главной цепи выключателя, кВ | 42 | ||
| 23 Испытательное переменное напряжение для изоляции цепей управления, кВ | 2 | ||
| 24 Испытательное напряжение полного грозового импульса, кВ | 75 | ||
| 25 Электрическое сопротивление главной цепи полюса, мкОм, не более: | |||
| - выключатель; | 80 | ||
| - выключатель и разъединитель | 120 | ||
| 26 Масса выключателя, кг, не более | 80 | ||
| 27 Межполюсное расстояние, мм | 340±1,5 | ||
| 28 Сопротивление изоляции главных цепей при нормальных климатических условиях, МОм, не менее | 1000 | ||
| 29 Сопротивление между заземляющим зажимом и каждой доступной прикосновению нетоковедущей частью выключателя, которая может оказаться под напряжением, Ом, не более | 0,1 | ||
| 30 Габаритные и присоединительные размеры | Согласно приложению А | ||
| 31 Срок службы выключателя до списания, лет | 30 | ||
1.1.2.2 Основные параметры и характеристики установленного на выключателе разъединителя должны соответствовать данным, приведенным в таблице 2.
Таблица 2
| Наименование параметра, характеристики | Значение |
| 1 Номинальное напряжение, кВ | 10 |
| 2 Наибольшее рабочее напряжение, кВ | 12 |
| 3 Номинальный ток, А | 630 |
| 4 Нормированные параметры сквозного тока короткого замыкания, кА | |
| - наибольший пик (ток электродинамической стойкости); | 50 |
| - среднеквадратичное значение тока за время его протекания; | 20 |
| 5 Время протекания тока короткого замыкания, с | 4 |
| 6 Испытательное напряжение промышленной частоты, кВ: | |
| - относительно земли; | 42 |
| - между контактами | 48 |
| 7 Испытательное напряжение полного грозового импульса, кВ: | |
| - относительно земли; | 75 |
| - между контактами | 85 |
| 8 Расстояние между контактами, мм, не менее | 200 |
| 9 Привод | Электромагнитный |
1.1.2.3 Основные параметры электромагнитного привода выключателя и цепей управления представлены в таблице 3.
Таблица 3
| Наименование параметра | Значение параметра |
| 1 Номинальное напряжение цепей управления, В: | |
| переменный постоянный | 220 24*; 110; 220 |
| 2 Диапазон напряжения питания на зажимах привода при переменном токе, % от Uном: | |
| - при включении | 85-110 |
| - при отключении: | 85-120 |
| 3 Потребляемый от конденсатора ток (пусковой) электромагнита, А, при напряжении: - 110 В; | 32 |
| - 220 В | |
| 4 Сопротивление катушки электромагнита, Ом | 3,4 |
*От автономного питания блока управления.
Перечень параметров, проверяемых при изготовлении и поставке, их нормы и фактические значения приведены в паспорте на выключатель ВУРИ.674152.005 ПС.
Наибольшая допустимая температура нагрева элементов главных цепей выключателя при номинальном токе не превышает 115°С.
Наибольшая допустимая температура нагрева обмоток электромагнита при номинальном напряжении питания привода не превышает 105 °С.
Состав выключателяКонструкция выключателя представляет собой металлический корпус, прямоугольной формы.
Выключатель вакуумный состоит из трех полюсов, установленных на металлическом основании, в котором размещен электромагнитный привод с магнитной защелкой, удерживающей выключатель во включенном положении длительное время после прерывания тока в катушке электромагнита привода.
Полюс выключателя помещен в отдельный бокс из прочного изолирующего материала. Зажимы полюсов выведены наружу и изолированы полимером, обладающим высоким диэлектрическим свойством, устойчивым к старению и загрязнению.
Снаружи выключателя на высоковольтных вводах расположены трансформаторы тока. Там же могут быть установлены один трехполюсный разъединитель, который служит для обеспечения видимого разрыва сети. Система блокировок обеспечивает невозможность отключения его при включенном выключателе.

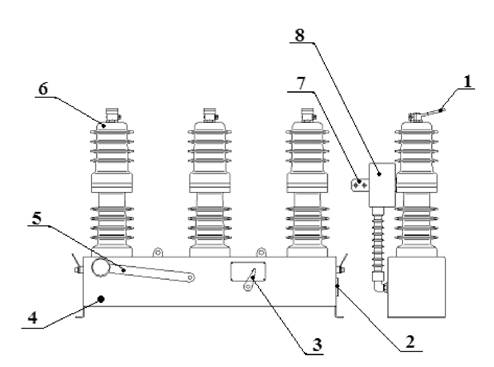

Общий вид выключателя вакуумного типа ВВД8 показан на рисунке 1.
1 - верхний присоединительный вывод; 2 - разъем для подключения блока управления; 3 - указатель состояния выключателя; 4 - корпус выключателя; 5 - рукоятка ручного отключения; 6 - изолированный полюс выключателя; 7 -нижний присоединительный вывод; 8 - трансформатор тока
Рисунок 1 - Внешний вид выключателя
"
