РНВ - реле минимального напряжения

Реле минимального напряжения РНВ предназначено для отключения выключателя при значительном понижении или исчезновении напряжения. Реле выполняются на напряжения переменного тока 100, 127, 220 и 380 В. Выдержка времени срабатывания реле плавно регулируется от 0,5 до 9 с.

Детали реле типа РНВ показаны на рис. Работает реле следующим образом.

При наличии нормального напряжения на катушке 10 сердечник 4 подтянут вверх к контрполюсу 7, а ударник 8 при этом оттянут вниз и удерживается во взведенном состоянии собачкой 1.

При исчезновении напряжения или его падении до 35—65 % номинального сердечник под действием собственной массы и пружины 14 движется вниз и приводит в действие механизм выдержки времени. По истечении установленного времени сдвигается собачка 1 и освобожденный ударник пружиной отключения 15 выталкивается вверх, ударяя по планке релейной оси привода.

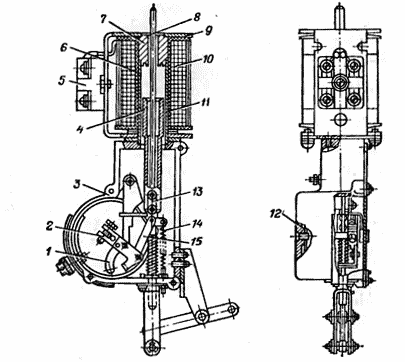

Рис. 5.4. Реле минимального напряжения с выдержкой времени РНВ:

1 — собачка; 2 — рычаг; 3 — корпус механизма, 4 — сердечник; 5 — набор зажимов; 6 — гильза; 7— контрполюс; 8 — ударник; 9 — магнитопровод; 10 — катушка; 11 — каркас; 12 — часовой механизм; 13 — пружинодержатель; 14 и 15 — пружины

Выключатель отключается. В процессе отключения выключателя автоматически производится взведение механизма выдержки времени и реле подготавливается к работе. Пределы напряжения срабатывания реле на отключение регулируются натяжением пружины 14.
