РНТА-35/1000 и его наладка
Переключающее устройство типа РНТА-35/1000 предназначается для регулирования напряжения под нагрузкой в нейтрали обмотки среднего напряжения 115 кВ в силовых трансформаторах типа АТДЦТН-250000/500 мощностью 250 000 кВ-А напряжением 500 кВ.
Техническая характеристика устройства:
Класс напряжения, кВ 35
Номинальный ток, А 1000
Напряжение ступени, кВ 1,5
Число ступеней 16
Диапазон регулирования +8X1.5%
Токоограничивающее сопротивление R=Uст/Iн
Масса регулятора без масла, кг 4200
Переключающее устройство РНТА — трехфазное и представляет собой строенное устройство типа РНОА-110/1000; оно состоит из трех избирателей, смонтированных на одном каркасе и имеющих один приводной
вал. Избиратели и контакторы всех трех фаз работают одновременно и действуют аналогично таким же в устройстве типа РНОА-110/1000.
Время переключения устройства на одно положение от электрического привода составляет 4,25 с.
Устройство типа РНТА-35/1000 имеет избиратель с шестью рядами контактов (по два ряда на каждую фазу): к трем верхним рядам подсоединяются нечетные ответвления, а к трем нижним рядам — четные ответвления регулировочной обмотки. Регулировочная обмотка имеет девять ответвлений, но благодаря наличию предызбирателя устройство типа РНТА-35/1000 регулирует напряжение в пределах ±8X1,5%, т. е. имеет 16 ступеней регулирования с напряжением каждой ступени 1540 В.

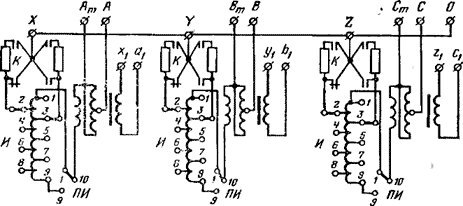

Рис.. 1. Электрическая схема переключающего устройства типа РНТА-35/1000.
К — контактор; И — избиратель: ПИ — предызбиратель: R — токоограничивающее сопротивление.
Предызбиратель расположен в верхней части переключающего устройства и представляет собой механизм, состоящий из двух изолирующих стоек с закрепленными на них тремя парами неподвижных и подвижных контактов (по одной паре на фазу). Поворотный вал механизма предызбирателя переключает подвижные контакты предызбирателя от ролика верхней шестерни мальтийской передачи.
Электрическая схема устройства типа РНТА-35/1000 приведена на рис. 1.
Реверсирование обмотки происходит при переходе переключающего устройства в 10-е положение, когда контакты избирателя переключаются с ответвления 9 на ответвление 1 (или наоборот, 6 ответвления I на ответвление 9, в зависимости от направления регулирования напряжения), и одновременно переключаются подвижные контакты предызбирателя. Таким образом, 10-е положение переключающего устройства используется только для реверсирования регулировочной обмотки без разрыва цепи тока.

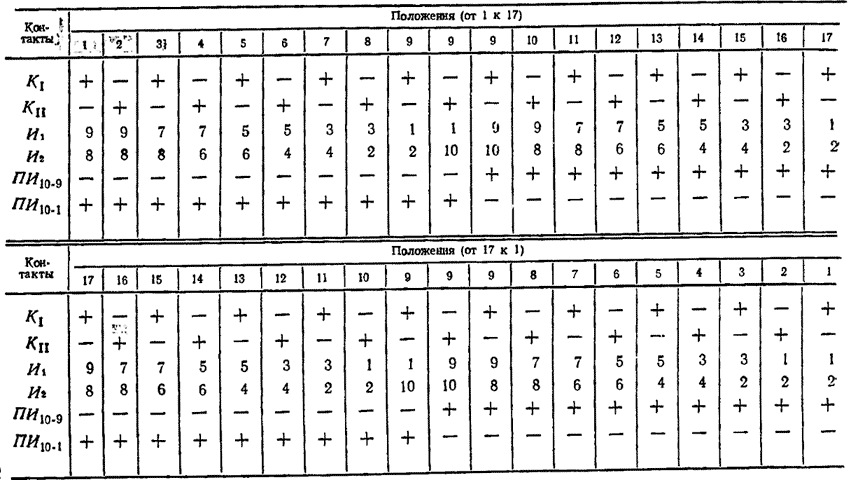

Таблица 1
Контактор переключающего устройства представляет собой блок из трех однофазных контакторов, смонтированных на одной плите. Основания контакторов соединяются посредством медной шины в нейтраль обмотки, и при помощи двух выводов подсоединяются к нейтрали системы.

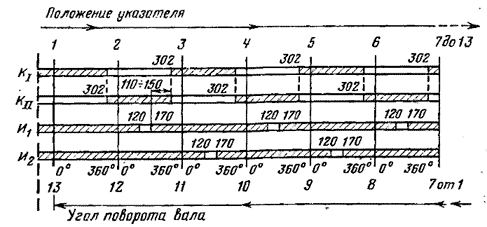

Рис. 2. Круговая диаграмма переключающего устройства типа РНТА-35/1000.
Заштрихованная часть — контакт замкнут; незаштрихованная часть — контакт разомкнут.
Каждый контактор имеет в фазе по два токоограничивающих сопротивления, общее число токоограничивающих сопротивлений шесть.
Контактор управляется общим приводом, при переключении на одну ступень выходной вал привода совершает 5 оборотов, а вал блока контактора и поводковый вал избирателя повернутся на пол-оборота.
Порядок чередования контактов переключающего устройства типа РНТА-35/110 дан в табл. 1 («плюс»— контакты замкнуты, «-минус»—«контакты разомкнуты).
В остальном переключающее устройство работает аналогично устройству типа РНОА-110/1000.
Наладка переключающего устройства типа РНТА-35/1000 производится также, как и устройства типа РНОА, с той лишь разницей, что круговая диаграмма
снимается обычно для трех фаз одновременно но схеме, показанной на рис. 1, в диапазоне положений 1—4, 8— 10 и 15—17 в прямом и обратном направлениях. Типовая круговая диаграмма устройства РНТА-35/1000 приведена на рис. 2.
При снятии круговой диаграммы допускается отклонение от типовой диаграммы для контактов избирателей на ±15°, а контактов контактора на ±7°.
Осциллографирование работы контактов контактора производится по методике, аналогичной для переключающих устройств типа РНОА.
