РНОА переключающие устройства
Для регулирования напряжения в силовых трансформаторах применяются различные типы переключающих устройств серии РНОА.

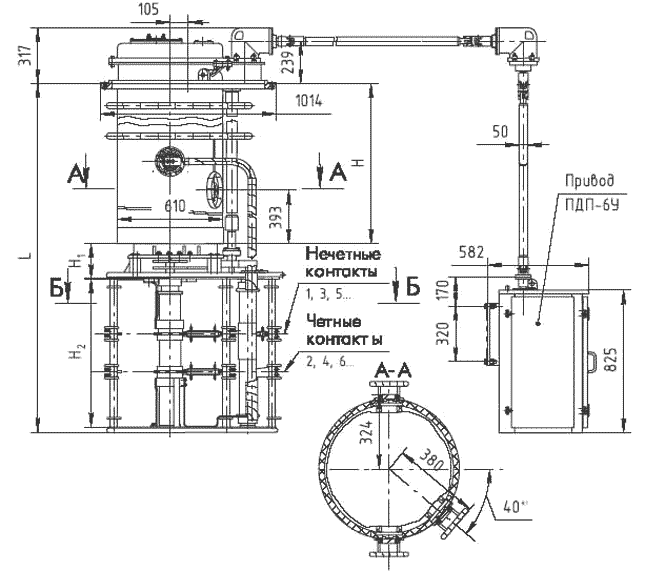

Общий вид и габаритные размеры РПН РНОА
Типы регуляторов под нагрузкой типа РНОА
| Применение | Исполнение | |
| РНОА-35/1000 | Для регулирования напряжения в нейтрали силовых однофазных автотрансформаторов напряжением 750 кВ | Погружное |
| РНОА-110/1000 | Для регулирования напряжения на линейных выводах обмотки напряжением 115 кВ или в нейтрали силовых трёхфазных трансформаторов мощностью до 200 MB А | Погружное |
| ЗРНОА-110/1000 | Для регулирования напряжения на линейных выводах обмотки напряжением 115 кВ трансформаторов мощностью до 200 MB-А напряжением 110...330 кВ (ввод переключающего устройства является линейным выводом трансформатора на стороне обмотки среднего напряжения 115 кВ) | Навесное |
| РНОА-110/1250 | Для регулирования напряжения на линейных выводах обмотки напряжением 115 кВ или в нейтрали СТ мощностью 200 MB-A | Погружное |
| РНОА-220/2000 РНОА-220/3000 | Для регулирования напряжения у однофазных СТ мощностью 167 и 267 MB A типов АОДЦТН-167000/500, АОДЦТН- 267000/500 напряжением 500 кВ, трёхфазной мощностью 500 и 800 MB-A соответственно. Регулирование напряжения происходит на линейных выводах обмотки напряжением 220 кВ | Погружное |
| РНОА-330/2000 | Для регулирования напряжений у однофазных силовых трансформаторов напряжением 330 кВ | Погружное |
Переключающее устройство типа РНОА-110/1000 (погружное) предназначено для регулирования напряжения на линейных выводах обмотки напряжением 115 кВ или в нейтрали силовых трёхфазных трансформаторов мощностью до 200 MB-А и рассчитано на ток до 1000 А.
В переключающем устройстве РНОА-110/1000 применяются различные схемы регулирования: схема с тринадцатью ответвлениями без реверса, схема с реверсом обмотки с 7...9 ответвлениями. Удвоение регулируемого напряжения в последней схеме достигается за счёт реверсирования подключения обмотки или за счёт наличия грубой ступени. Обмотка с девятью ответвлениями имеет три средних положения с номинальным значением напряжения (номиналом). В схемах с одним номиналом переключатель имеет дополнительно две ступени, так как используются все контакты избирателя.
РПН типа РНОА-110/1000 состоит из избирателя, предызбирателя (при реверсировании обмотки) и контактора. Устройство допускает дистанционное, автоматическое и местное управление. При установке съёмной рукоятки для работы приводом от руки расцепляется связь (механическое сцепление) с моторным приводом, что исключает одновременную работу ручным и моторным приводами. Привод механизма имеет электрическую блокировку, автоматически отключающую цепь питания электропривода на крайних положениях переключающего устройства. В случае отказа по каким-либо причинам электрической блокировки предусматривается остановка механизма от механического стопорного рычага, заклинивающего жёстко шайбу на валу, при этом цепь обратного вращения не прерывается.
Быстродействие работы контактора переключающего устройства достигается за счёт потенциальной энергии натянутой пружины, которая при переходе через «мёртвую» точку, освобождаясь, быстро перебрасывает контактные рычаги, переходя в «мёртвую» точку другого положения. Привод имеет указатель положения, вращающийся синхронно с избирателем и показывающий, на каком ответвлении находится в данный момент переключающее устройство.
