RM6 - КРУ

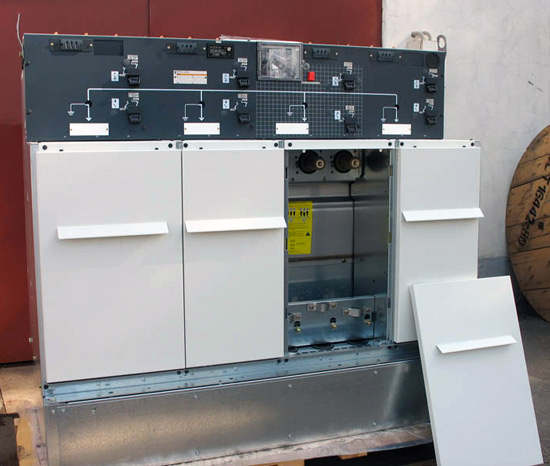

В элегазовых КРУ типа RM6 (моноблоках) в общем металлическом корпусе из нержавеющей стали, заполненном элегазом при избыточном давлении 0,2 бар, размещаются сборные шины, выключатели нагрузки для линейных присоединений (I) и выключатель для присоединения трансформатора (D), имеющий устройство релейной защиты (VTP-30, VIP-300). Все присоединения имеют заземляющие разъединители. В устройстве установлены ручные пружинные приводы с возможностью дополнительной установки мотор-редуктора для дистанционного управления. Подключение жил кабелей выполняется через изоляционные адаптеры. В проходные изоляторы выводов выключателей встроены ёмкостные делители напряжения, соединённые с индикаторами наличия напряжения.

В настоящее время в электрических сетях используются RM6 следующих конфигураций: IIDI, IDI, III, IIII.

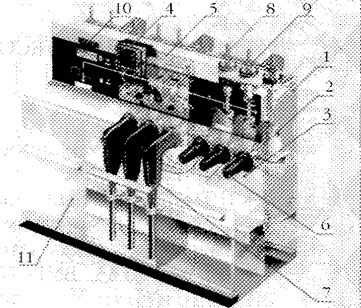

КРУ типа RM6 (IDI)

1. Общий металлический корпус, заполненный элегазом

2. Выключатель нагрузки (функция I)

3. Сборные шины

4. Выключатель с релейным блоком (функция D)

5. Ручные пружинные приводы

6. Проходной изолятор

7. Изоляционные адаптеры

8. Специальные выводы

9. Шины заземления

10. Индикаторы наличия напряжения и гнёзда для фазировки

11. Защитный кожух

* - высота с учётом подставки 260 мм

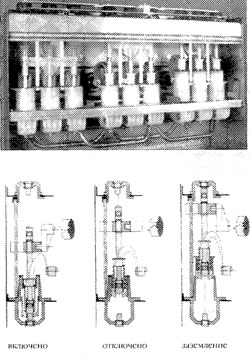

Вид RM6 без задней стенки и положение выключателей

Непосредственно на управляющем валу, жёстко связанном с подвижными контактами выключателя, расположен указатель положения коммутационного аппарата, однозначно и гарантировано указывающий положение подвижных контактов: "включено", "отключено", "заземлено").
