РЛНД-10

Разъединители трехполюсные горизонтально-поворотные серии РЛНД-10 (рассчитаны на Uном = 10 кВ, Iном = 400 и 630 А; Iд = 25 кА при Iном = 400 А и 35,5 кА при Iном = 630 А; /т = 10 кА при Iном = 400 А и 12,5 кА при Iном = 630 А. Рд на 400 А допускают длительную перегрузку током 1,2Iном при температуре окружающей среды +18 °С, а Рд на 630 А допускают эту же перегрузку при +27 °С.

Разъединители имеют три исполнения: без заземляющих ножей (РЛНД-10), с одним комплектом заземляющих ножей со стороны поворотной колонки (РЛНД-1-10) или двумя комплектами заземляющих ножей, по комплекту с обеих сторон Рд (РЛНД-2-10)

Разъединители серии РЛНД-10 имеют общую раму и управляются ручными приводами типа ПРИ-10МУ 1 (без заземляющих ножей), типа ПРНЗ-10У1 или ПРИЗ-1 ОХ Л1 (с заземляющим ножом с одной стороны Рд) и типа ПРНЗ-2-10У1 или ПРНЗ-2-10ХЛ1 (по заземляющему ножу с обеих сторон Рд).

Разъединители серии РЛНД-10 на 10 кВ, 400 и 630 А

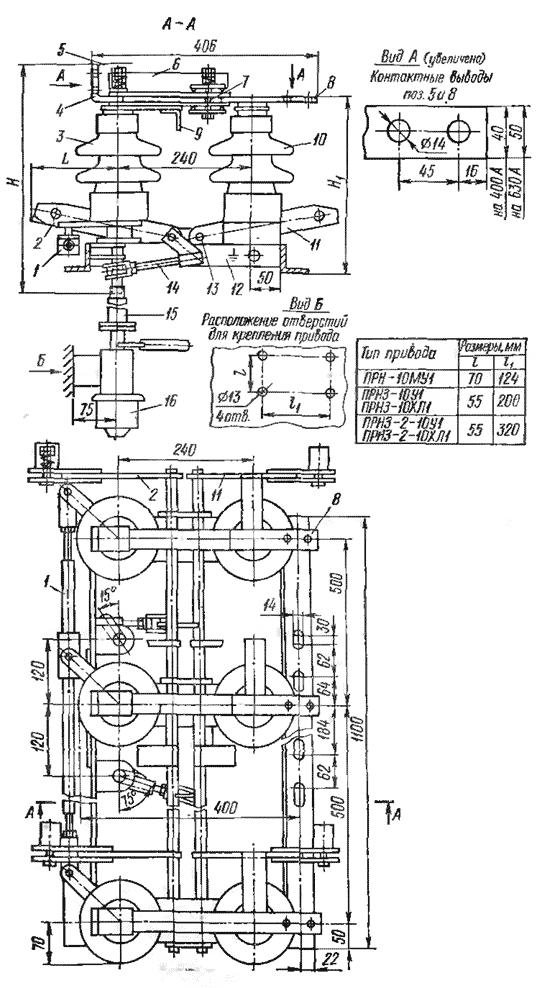

1 — междуполюсная тяга; 2 — заземляющий нож левый; 3 — поворотный изолятор; 4 — контактный вывод; 6, 5 — кожухи; 7 — нож; 8 — контактный вывод; 9 — контактный угольник для ножа заземления; 10 — неподвижный опорный изолятор; 11 — заземляющий нож правый; 12 — рама; 13 — вал заземляющего ножа; 14 — тяга от вала заземляющего ножа к приводу; 15 — вал поворотного изолятора; 16 — привод

Каждый полюс имеет два одинаковых изолятора; неподвижный 10 и поворотный 3. На последнем жестко закреплен пластинчатый нож 7, который и поворачивается вместе с изолятором. Неподвижный контакт, в который врубается нож, закреплен на изоляторе 10. В Рд с нормальной изоляцией (длина пути утечки 23 см) применены изоляторы типа ИОС-10-500УХЛ1, а в Рд с усиленной изоляцией (длина пути утечки 40 см) — изоляторы типа ИОС-20-300УХЛ1.

Разъединители РЛНД-10 могут иметь климатическое исполнение У1 или ХУ1 и допускают оперирование при толщине корки льда до 10 мм. Допустимое тяжение подводящих проводов 245 Н.
