РЛНД-10 ЗЭТО
Разъединители серии РЛНД —10, производства ЗЭТО, предназначены для включения и отключения обесточенных участков цепи высокого напряжения, а также заземления отключенных участков при помощи стационарных заземлителей.
Условия эксплуатации
Температура окружающей среды от плюс 40°С до минус 60°С.
Высота над уровнем моря не более 1000м.
Толщина корки льда до 10 мм или до 22 мм (для РЛНД С).
Скорость ветра без гололеда не более 40 м/с.
Скорость ветра с гололедом не более 15 м/с.

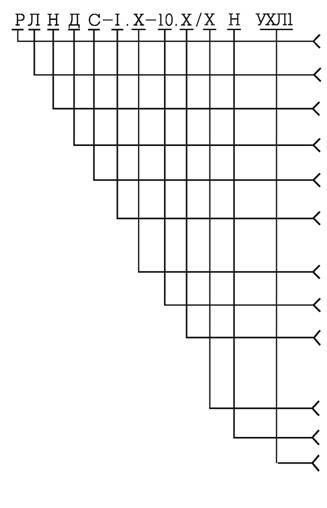

Условное обозначение РЛНД-10 ЗЭТО | разъединитель; линейный; наружной установки; количество опорных изоляторов (два); специальное исполнение; исполнение с неподвижным контактным выводом на поворотном изоляторе (с подвижным - индекс отсутствует); 1,2 — количество заземлителей; номинальное напряжение, кВ; Б - усиленное исполнение изоляции по ГОСТ 9920 (для разъединителей с фарфоровой изоляцией); IV — степень загрязнения изоляции (для разъединителей с полимерной изоляцией); 200, 400, 630 - номинальный ток, А; повышенной надежности; климатическое исполнение и категория размещения по ГОСТ 15150; |
Разъединитель серии РЛНД — 10 выполнен в виде трехполюсного, двухполюсного или однополюсного аппарата горизонтально-поворотного типа, каждый полюс которого имеет один поворотный и один неподвижный изоляторы, на которых расположена контактная система.
Разъединитель имеет один или два стационарных заземлителя.
Размыкаемые соединения главного и заземляющего контуров осуществляются через ламельные контакты, контактное нажатие в которых создается пружинами.
Все стальные части разъединителей имеют покрытие горячим и термодиффузионным цинком, токоведущий контур выполнен из меди покрытой оловом, что обеспечивает высокую коррозионную стойкость и не требует восстановления покрытия до 30 лет эксплуатации.
В трущихся узлах цоколя разъединителя применены втулки из антифрикционного материала, не требующие смазки в течение всего периода эксплуатации и позволяющие снизить усилие на рукоятке привода при оперировании разъединителем. Причем это усилие остается неизменно низким в течение всего срока службы разъединителя, что исключает одну из основных причин электротравматизма обслуживающего персонала.
Разъединители на базе полимерных изоляторов отличаются повышенной надежностью при тяжелых условиях эксплуатации — в загрязненных районах (удельная поверхностная проводимость слоя загрязнения до 30 мкСм), при вибрациях и сейсмовоздействиях до 9 баллов по шкале MSK- 64.
Предусмотрено также специальное исполнение разъединителя РЛНД С -1—10.1У/400УХЛ1, обеспечивающего как ручное, так и дистанционное электродвигательное управление главными ножами в районах с повышенным гололедообразованием до 22 мм. Эти разъединители поставляются с комплектом металлоконструкций для монтажа их на железобетонной опоре соединительными элементами, полностью исключающими сварочные работы при монтаже комплекса «разъединитель—привод».
Привод
Разъединители серии РЛНД управляются ручными приводами типа ПРНЗ -10УХЛ1 или ПР—2БУХЛ1. привода имеют механическую блокировку между главными ножами и заземлителями.
Технические характеристики
| Наименование | РЛНДС - 1-10/400 УХЛ1 | РЛНД -1-10/200 УХА1 | РЛНД -1-10.Б /200 УХЛ1 | РЛНД -1-10М 200 УХЛ1 | РЛНД -1-10/400 УХЛ1 | РЛНД -1-10Б/ 400Н УХЛ1 | РЛНД -10Б/ 400Н УХЛ1 | РЛНД -10/ 400Н УХЛ1 | РЛНД -1-10/400 УХЛ1 | РЛНД -10Б/ 630 УХЛ1 |
| Номинальное напряжение, кВ | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Наибольшее рабочее напряжение, кВ | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Номинальный ток, А | 400 | 200 | 200 | 200 | 400 | 400 | 400 | 400 | 400 | 630 |
| Ток термической стойкости, кА | 10 | 6,3 | 6,3 | 6,3 | 10 | 10 | 10 | 10 | 10 | 12,5 |
| Ток электродинамической стойкости, кА | 25 | 15,75 | 15,75 | 15,75 | 25 | 25 | 25 | 25 | 25 | 31,5 |
| Время протекания тока термической стойкости, с — для главных ножей | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| — для заземлителей | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Длина пути утечки внешней изоляции, см | 30 | 22 | 30 | 30 | 22 | 30 | 30 | 30 | 30 | 30 |
| Допустимое тяжение провода, Н | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Масса, кг | 48 | 38 | 42 | 38 | 38 | 41 | 42 | 40 | 38 | 50 |

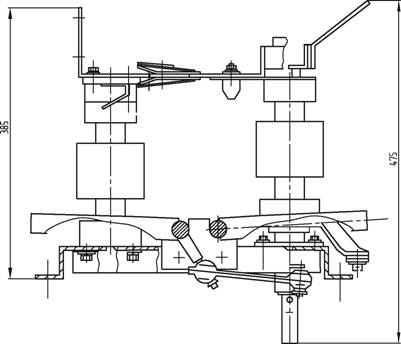

РЛНД-1.2-10

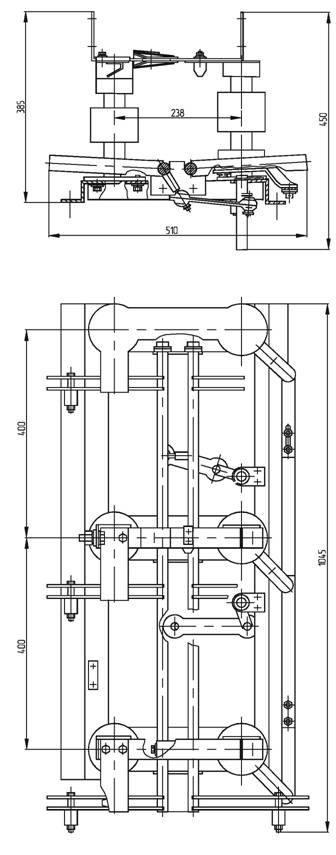

Размерный эскиз РЛНДС-1.2-10

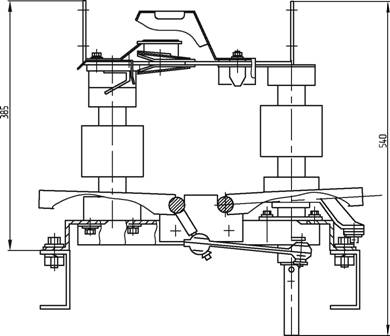

РЛНД.2-10
РЛНД.1-10

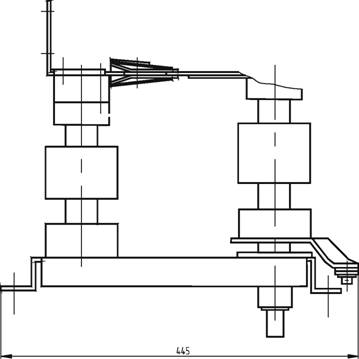

РЛНД-1.1-10

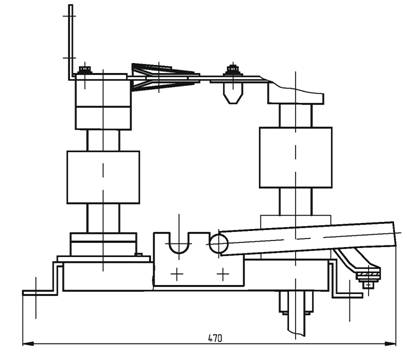

РЛНД-10
| Обозначение типоисполнения разъединителя | Контактный вывод со стороны поворотной колонки | Изоляция | Применяемый привод |
| РЛНД. 1 — 10Б/400НУХЛ1 РЛНД.2- 10Б/400НУХЛ1 | подвижный | фарфоровая | ПРГ—2Б или ПРНЗ —10 |
| РЛНД -10Б/400НУХЛ1 | ПРГ-2 или ПРН-10М | ||
| РЛНД. 1 -101У/400НУХЛ1 РЛНД.2- 101У/400НУХЛ1 | полимерная | ПРГ-2Б или ПРНЗ -10 | |
| РЛНД-10 IУ/400НУХЛ1 | ПРГ-2 или ПРН-10М | ||
| РЛНД. 1 — 10Б/630УХЛ1 РЛНД.2—10Б/630УХЛ1 | фарфоровая | ПРГ-2Б или ПРНЗ -10 | |
| РЛНД — 10Б/630УХЛ1 | ПРГ-2 или ПРН-10М | ||
| РЛНД -1.1-10Б/200УХЛ1 РЛНД -1.2 -10Б/200УХЛ1 | неподвижный | фарфоровая | ПРГ-2Б или ПРНЗ -10 |
| РЛНД—I — 10Б/200УХЛ1 | ПРГ-2 или ПРН-10М | ||
| РЛНД-1.1 - 101У/200УХЛ1 РЛНД-1.2- 101У/200УХЛ1 | полимерная | ПРГ-2Б или ПРНЗ -10 | |
| РЛНД -1 -10Г//200УХЛ1 | ПРГ-2 или ПРН-10М | ||
| РЛНД-1.1 -10/200УХЛ1 РЛНД-1.2-10/200УХЛ1 | ПРГ—2Б или ПРНЗ —10 | ||
| РЛНД—I — 10/200УХЛ1 | фарфоровая | ПРГ-2 или ПРН-10М | |
| РЛНД-1.1 - 10Б/400НУХЛ1 РЛНД-1.2- 10Б/400НУХЛ1 | ПРГ-2Б или ПРНЗ -10 | ||
| РЛНД -1 -10Б/400НУХЛ1 | ПРГ-2 или ПРН-10М | ||
| РЛНД-1.1 - 10/400НУХЛ1 РЛНД-1.2- 10/400НУХЛ1 | полимерная | ПРГ-2Б или ПРНЗ -10 | |
| РЛНД -1 -101У/400НУХЛ1 | ПРГ-2 или ПРН-10М | ||
| РЛНД-1.1-10/400УХЛ1 РЛНД-1.2-10/400УХЛ1 | фарфоровая | ПРГ-2Б или ПРНЗ -10 | |
| РЛНД I — 10/400УХЛ1 | ПРГ-2 или ПРН-10М | ||
| РЛНДС-1.1 - 10/400НУХЛ1 РЛНДС-1.2- 10/400НУХЛ1 | полимерная | Блок приводов (ПД-14 и ПР-2) или ПР-2Б |
