РЛК ЗЭТО Разъединители и отделители

Назначение разъединителя РЛК-10

Разъединитель предназначен для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.

Назначение разъединителя РЛКВ-С

Разъединители специального назначения PJIKB-C- 10.1У/400УХЛ1 (с дугогасительной системой) предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителями, а также для отключения токов нагрузки до 50 А, токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий до 10 А.

Условия эксплуатации РЛК ЗЭТО

Температура окружающей среды от + 40°С до - 60°С.

Высота над уровнем моря не более 1 000 м.

Толщина корки льда до 20 мм, a PJIKBC - до 10 мм.

Скорость ветра без гололеда не более 40 м/с, с гололедом — 15 м/с.

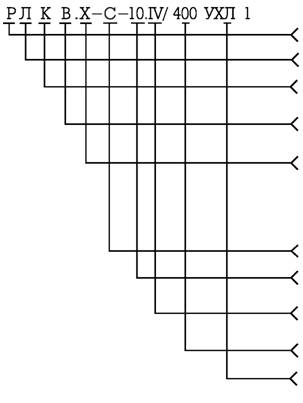

Условное обозначение РЛК 10

разъединитель; линейный; качающегося типа;

для вертикальной установки (в случае горизонтальной установки буква опускается);

исполнение разъединителя по наличию и расположению зеземлителей:

1.а - заземлитель со стороны неподвижного контакта;

1,б - заземлитель со стороны подвижного контакта;

2 - заземлители с двух сторон;

специального назначения (с дугогасительной системой); номинальное напряжение, кВ;

степень загрязнения по ГОСТ 9920 с удельной проводимостью слоя загрязнения не менее 30 мкОм;

номинальный ток, А;

климатическое исполнение и категория размещения по ГОСТ 15150

Типоисполнения

Обозначение типоисполнения разъединителя	Конструктивное исполнение	Типоисполнение применяемого привода
РЛК.2-10.IV/400 УХЛ1		ПР-02-7УХП1
РЛК.2-10.IV/400 УХЛ1 PКKB.2-C-10.IV/400	Разъединитель с заземлителями с обеих сторон	ПР—05—7УХЛ1
РРЛК.1б— 10.IV/400 УХЛ1	Разъединитель с заземлителем со стороны подвижного контакта	ПР—01—7УХЛ1
РЛКВ.1б-10.IV00УХЛ1 РЛКВ. 16-С-10.IV/400 УХП1	Разъединитель с заземлителем со стороны подвижного контакта	ПР—06—7УХЛ1
РЛК la— 10.IV/400 УХЛ1	Разъединитель с заземлителем со стороны неподвижного контакта	ПР—01—7УХЛ1
РЛКВ. la-10.IV/400УХЛ1 РЛКВ. la-C-10.IV/400 УХЛ1		ПР-04-7УХЛ1
PКK-10.IV/400 УХЛ1	Разъединитель без заземлителей	ПР—00—07УХЛ1 ПДЖ-1УХЛ1
РЛКВ-10. IV/400 УХЛ1 РЛКВ - С - 10.IV/400 УХЛ 1	Разъединитель без заземлителей	ПР—03—7УХЛ1

Технические характеристики

Наименование	Разъединители общего назначения	Разъединители специального назначения
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный ток, А	400
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА	10
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА	25
Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания), с: - для главных ножей	3
Номинальная частота, Гц	50
Ток отключения, А нагрузки (cos ф — 0,7) индуктивный (cos ф — 0,15) емкостный (cos ф — 0,15)	1 1	50 10 10

Конструкция

Разъединитель качающегося типа.

Рама повышенной жесткости.

Изоляция выполнена с использованием полимерной изоляции с оболочкой из кремнийорганической резины. Изоляция имеет IV степень загрязнения по ГОСТ 9920 (удельная проводимость слоя загрязнения не менее 30мкСм).

Основания подвижных колонок выполнены в виде пары: ось из нержавеющей стали— втулка из полиамида, что не требует смазки в процессе всего срока эксплуатации — 30 лет.

Имеется жесткая связь между подвижными колонками всех полюсов (3—х или 2—х) для управления главными ножами, а также между заземлителями.

Все стальные части разъединителя, в том числе и крепеж, имеют стойкое антикоррозийное покрытие горячим и термодиффузионным цинком на весь срок службы.

На каждом полюсе разъединителя установлены дополнительные неподвижные изоляторы со стороны подвода питающей линии, что не требует в период монтажа устанавливать дополнительные изоляторы и изготавливать кронштейны для них, как это было при установке РЛНД —10. Таким образом, крепление подводящих проводов с обеих сторон производится к контактным выводам, установленным на неподвижных изоляторах, что исключает схлестывание проводов и их излом, как это наблюдалось при работе РЛНД-10.

Токоведущая часть главного контура выполнена из меди с покрытием гальваническим оловом, что исключает окисление контактов в разъемном контакте и неподвижных соединениях. Токоведущая часть между контактом, установленным на подвижном изоляторе, и дополнительным неподвижным изолятором (со стороны подвода питания) выполнена в виде набора эластичных медных лент, покрытых гальваническим оловом. Это обеспечивает надежный контакт без окисления в неподвижном контактном соединении, а также отсутствие излома при оперировании разъединителем при количестве более 10 000 циклов «вкл—откл».

Контактное давление в разъемном контакте токоведущего контура обеспечивается с помощью пластинчатых пружин, выполненных из пружинной стали с покрытием термодиффузионным цинком, что обеспечивает стабильность контактного давления на весь срок службы без регулировок.

Разъемный контакт заземлителя выполнен в виде пальцев, изготовленных из бериллиевой бронзы с покрытием оловом. Контактное давление обеспечивается за счет упругих свойств материала пальцев, что обеспечивает стабильное контактное давление на весь период эксплуатации без регулировок.

Вращение заземлителя происходит в поворотных основаниях, выполненных в виде пары: ось из нержавеющей стали— полиамидная втулка.

Управление разъединителем производится приводом с вертикальным движением рукояток, при этом в рабочем состоянии разъединителя рукоятки управления находятся под кожухом, закрываемым на замок.

Связь между разъединителем и приводом выполнена из стальной трубы, покрытой горячим цинком с установленными на обоих концах шарнирами с вкладышем, залитым в полиамиде, что не требует смазки на весь период эксплуатации.

Контактные части разъемных контактов, как главного, так и заземляющего контура защищены кожухами, что обеспечивает работоспособность разъединителя при толщине корки льда до: 20 мм — для разъединителей общего назначения, 10 мм — для разъединителей специального назначения.

Включение, как главных ножей, так и заземлителей, производится в контакты, установленные на неподвижных изоляторах, до упора.

В разъединителе отсутствуют люфты при управлении приводом ввиду отсутствия промежуточных кинематических звеньев.

Вращение валов управления происходит во втулках, выполненных из полиамида, что также не требует смазки на весь срок службы.

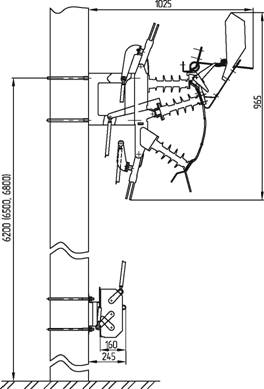

Разъединитель можно устанавливать на опоре, как в горизонтальной, так и вертикальной плоскости.

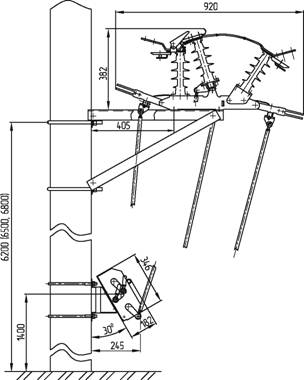

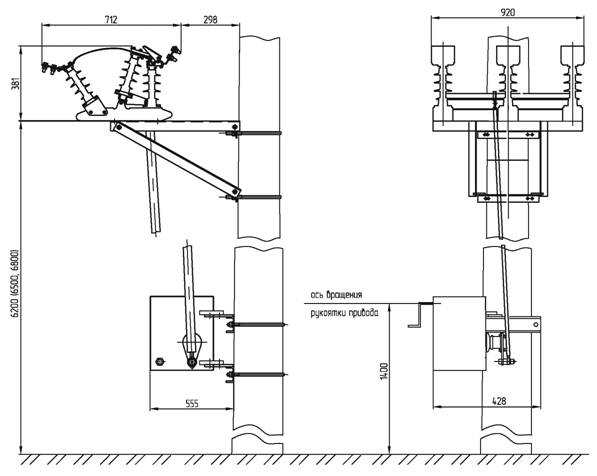

В комплект поставки входят по заказу кронштейны для установки разъединителей на опоре, кронштейн для крепления привода на опоре, соединительные тяги «разъединитель-привод» для различной высоты установки (6200 мм, 6500 мм, 6800 мм).

Управление разъединителем осуществляется ручным приводом серии ПР-7, также исполнение РЛК без заземляющих ножей имеет двигательное управление приводом ПДЖ-1.

Эскизы и чертежи

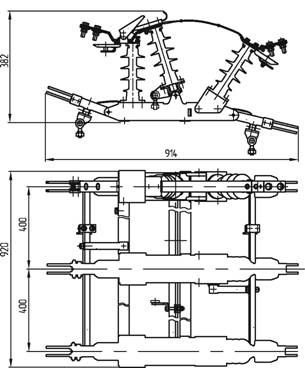

Размерный эскиз

РЛК.2-10.IV/400yXA1
