Ремонт воздушных выключателей
В объем капитального ремонта воздушного выключателя входят полная разборка и чистка важнейших его узлов, устранение обнаруженных повреждений и замена изношенных частей. Ремонту подвергаются следующие узлы выключателя: резервуары сжатого воздуха, дугогасительные камеры, отделители (при их наличии), шунтирующие резисторы и делители напряжения, клапаны, система вентиляции, шкафы и опорная изоляция. В таблице механизмы и инвентарь для ремонта воздушных выключателей серии ВВБ приведены механизмы и инвентарь, используемые для ремонта воздушных выключателей.
Для ремонта воздушного выключателя серии ВВБ-330Б (рис. 1) вокруг полюсов выключателя устанавливают инвентарные леса или специальные подъемные устройства, а при разборке используют грузоподъемные механизмы (автокран, телескопическая вышка, автогидроподъемник).

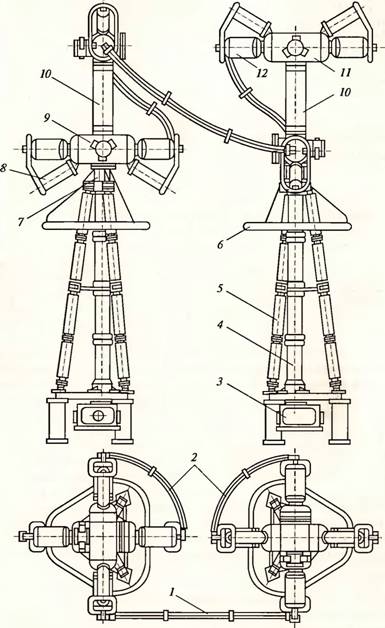

Рис. 1. Полюс выключателя ВВБ-330Б.
1 и 2 - шины, 3 — шкаф управления полюса, 4 — центральная колонна изоляторов, 5 — опорные изоляторы; 6 — экран; 7 — патрубок, 8 и 12 — главные контакты, 10 — изолятор промежуточный; 9 и II — дугогасительные камеры
Выключатель разбирают полностью. Сначала отсоединяют от полюса шины 1 и 2, затем демонтируют верхнюю дугогасительную камеру 11 вместе с промежуточным изолятором 10. Далее демонтируют нижнюю дугогасительную камеру, патрубок 7 с экраном 6, стеклопластиковую трубу и центральную колонну изоляторов 4, опорные изоляторы 5.
Ремонт изоляции и воздухопроводов выполняют после разборки. Все снятые фарфоровые детали тщательно осматривают и очищают от грязи и копоти. При сколах фарфора, осыпании глазури или образовании на ней едва различимых (волосяных) трещин изоляторы заменяют. Для очистки эпоксидных вводов и стекло- пластиковых труб применяют спирт. Стеклопластиковые трубы заменяют при нарушении покрытий их поверхности и сопротивлении изоляции ниже 10 000 МОм. Все воздухопроводы питания, вентиляции и местного управления отсоединяют, ремонтируют и продувают сухим воздухом.
Ремонт дугогасительных камер и траверс проводят в закрытом помещении, чтобы избежать попадания на них пыли, песка и влаги. Камеры и траверсы полностью разбирают на составные части. При разборке пользуются специальными инструментами и приспособлениями, поставляемыми заводами-изготовителями. После разборки все детали камер и траверс осматривают, очищают от старой смазки, грязи, продуктов коррозии, нагара, промывают и протирают. Техническое состояние деталей проверяют внешним осмотром и в необходимых случаях измерениями. При этом выявляют детали, требующие ремонта и подлежащие замене. Заменяют детали с дефектами, устранение которых технически или экономически нецелесообразно или ремонт которых не гарантирует восстановления их первоначальных характеристик.
Одновременно с ремонтом дугогасительных камер проводят ремонт вводов, шунтирующих резисторов и конденсаторов.
Перед сборкой отдельных узлов все трущиеся поверхности деталей и резьбовых соединений смазывают тонким слоем смазки ЦИАТИМ-221, Суперконт, Экстраконт и др. При сборке подвижные детали проверяют на легкость перемещения и отсутствие заеданий. В процессе сборки строго регулируют ход поршней дутьевых клапанов, имеющихся на каждой дугогасительной камере, а также промежуточных клапанов и клапанов управления; проверяют работу механизма траверсы переводом его во включенное или отключенное положение; измеряют ход штока механизма траверсы; регулируют соосность контактов; определяют глубину входа подвижных контактов в неподвижные; измеряют сопротивление токоведущих цепей камер. При сопряжении деталей гайки резьбовых соединений затягивают равномерно и до отказа.
Ремонт шкафов управления и распределительного шкафа.Перед ремонтом из шкафов управления извлекают и разбирают клапаны управления, промежуточные клапаны, пусковые клапаны включения и отключения, привод СБК. Затем выявляют и устраняют обнаруженные дефекты, производят сборку. При этом регулируют ход поршней клапанов. В лаборатории проверяют электромагниты управления и манометры. Также проверяют состояние и сопротивление изоляции вторичных цепей. Аналогичные операции проводят с оборудованием распределительного шкафа. Кроме того, подачей сжатого воздуха из рабочей магистрали проверяют отсутствие утечек воздуха из блока пневматических клапанов и редукторного клапана. Сборку каждого полюса выключателя выполняют в обратной последовательности.
Регулирование и испытание собранного выключателя.Состоят в проверке работы всех его элементов и снятии технических характеристик. Регулирование выполняют поэлементно. Задачей регулирования является получение характеристик, обеспечивающих четкую работу выключателя в заданном диапазоне давлений (1,6...2,1 МПа). Для этого при различном давлении воздуха в резервуаре выполняют несколько операций включения и отключения выключателя. При каждой операции отключения фиксируют и регулируют сброс (снижение) давления сжатого воздуха в камере. При номинальном давлении 2,0 МПа сброс давления не должен изменяться более чем на 0,24...0,28 МПа.
По окончании регулирования приступают к снятию показаний, характеризующих работу контактной системы. Для этого процесс включения и отключения выключателя с помощью осциллографа записывают на фотопленку или светочувствительную бумагу. На каждом полюсе выключателя снимают осциллограммы операций включения и отключения при начальных давлениях 2,1, 2,0 и 1,6 МПа; операции «включения на КЗ» (В—О) при начальных давлениях 2,0 и 1,6 МПа; неуспешного АПВ (О—В—О) при давлении 2,0 МПа. Время срабатывания выключателя определяют по осциллограммам тока в обмотках электромагнитов управления.
На основании осциллограмм определяют характеристики выключателя: время включения и отключения, время размыкания контактов полюса при отключении выключателя и время касания контактов полюса при выключении, минимальное время от момента их касания при АПВ, длительность командного импульса, подаваемого на электромагниты при отключении выключателя.
Полученные характеристики сравнивают с паспортными данными. В случае выявления отклонений от норм соответствующие механизмы выключателя регулируют, налаживают, а затем снимают контрольные осциллограммы. Технические характеристики отремонтированного выключателя должны строго соответствовать техническим данным, приведенным в паспорте.
В заключение исправность действия каждого полюса выключателя (в том числе действие блокировки, сигнализации и цепей управления) проверяют выполнением не менее пяти операций включения и отключения при различных значениях давления сжатого воздуха и напряжения на зажимах электромагнитов. Проверяют также действие полюсов выключателя в сложных циклах: В —О, О—В, О —В —О. Работу выключателя в трехфазном режиме проверяют путем его дистанционного опробования во всех перечисленных циклах, а также при отключении выключателя кнопкой местного пневматического управления.
Включение выключателя после ремонта под напряжением разрешается лишь после проветривания внутренних полостей изолирующих конструкций путем усиленной вентиляции сухим воздухом в течение суток.
При капитальном ремонте воздушного выключателя измеряют сопротивление изоляции вторичных цепей и обмоток включающего и отключающего электромагнитов, сопротивление токоведушей цепи каждого дугогасительного устройства, сопротивление изоляции, тангенс угла диэлектрических потерь и емкость конденсаторов дугогасительных устройств.
Кроме того, проводят испытание опорной изоляции и вводов повышенным напряжением 50 Гц, изоляции вторичных цепей и обмоток электромагнитов управления напряжением 1000 В, проверяют, при каком напряжении срабатывают электромагниты управления.
Приемка выключателя из ремонта осуществляется персоналом службы подстанций (для ПЭС) и электроцеха (для электростанции). Приемка из ремонта отдельных деталей и узлов производится в процессе сборки после завершения отдельных видов работ, а также в процессе регулировки и опробования под давлением. После приемки выключателя из ремонта составляют акт и оформляют необходимую техническую документацию.
Текущий ремонт воздушных выключателей.Текущий ремонт воздушных выключателей производится не реже одного раза в год. При текущем ремонте проводят внешний осмотр дугогасительных устройств и отделителей, шунтирующих резисторов, опорной изоляции; осмотр клапанов (дутьевых, промежуточных, управления), выявляют и устраняют утечки сжатого воздуха; проверяют системы вентиляции, арматуру распределительного шкафа и шкафов управления; устраняют неполадки, замеченные в процессе работы выключателя.
В начале текущего ремонта обычно измеряют электрическое сопротивление токоведущей цепи каждого полюса выключателя и полученные результаты сравнивают с данными предыдущих измерений или с действующими нормами.
При внешнем осмотре тщательно проверяют состояние поверхности всех изоляционных конструкций выключателя, а также затяжку гаек резьбовых креплений фарфоровых изоляторов, опорных колонн и растяжек. Затем вскрывают и осматривают систему клапанов. При этом обращают внимание на отсутствие деформаций тарелок клапанов и их поршней, качество крепления резиновых уплотнений, отсутствие в полости клапанов посторонних предметов и грязи, а также на четкость переключения вспомогательных контактов электромагнита при нажатии на шток.
Текущий ремонт заканчивают чисткой наружных поверхностей изоляторов и указателей вентиляции, опробыванием работы выключателя в разных режимах. Опробывание работы выключателя обычно производят без снятия осциллограмм, если при ремонте не производилась разборка или замена дугогасительных камер и отделителей. Все операции дистанционного опробывания выключателя в циклах В —О, О —В, О —В —О выполняют с обязательной проверкой сброса давления на каждом полюсе. Для каждого полюса определяют давление «залипания», «отлипания» и «самовключения» контактов отделителя, а также проверяют отключение выключателя кнопкой местного пневматического управления.
