Текущий ремонт

5. ТЕКУЩИЙ РЕМОНТ.

5.1. ОБЩИЕ УКАЗАНИЯ.

5.1.1. Текущий ремонт должен проводиться по графику эксплуатационных работ и после каждого перегорания плавкой вставки предохранителя.
5.1.2. Все неисправности камер КСО и встроенного в них электрооборудования, обнаруженные при периодическом осмотре, должны устраняться по мере их выявления и регистрироваться в эксплуатационной
документации. 5.2. МЕРЫ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ ПО РЕМОНТУ КАМЕР КСО.

5.2.1. При проведении работ по текущему ремонту КСО должны выполняться следующие правила:
- выполнение организационных и технических мероприятий, обеспечивающих безопасность работ и допуск бригады к работе в КСО в соответствии с требованиями ПОТЭУ 2014;
- инструктаж с ознакомлением каждого члена бригады с особенностями конструкции КСО, расположением всех её основных и вспомогательных узлов, с указанием элементов, находящихся под напряжением и элементов, на которые может быть подано напряжение;
- подготовка рабочего места проводится в соответствии с правилами техники безопасности и должна обеспечивать удобное и безопасное расположение измерительных приборов и испытательного оборудования, достаточную освещенность рабочего места и возможность в случае внезапной необходимости быстро и безопасно снять напряжение с цепей измерения;
- рабочая бригада должна иметь инвентарь и защитные средства, необходимые для осуществления технических мероприятий, предусмотренных ПОТЭУ 2014 для обеспечения безопасности работ;
- должно тщательно проверяться наличие и состояние всех заземлений и достаточная для безопасности связь их с контуром заземления.

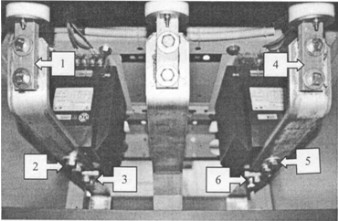

5.3. ЗАМЕНА ОБОРУДОВАНИЯ. 5.3.1. Замена вакуумного выключателя BB/TEL.

1

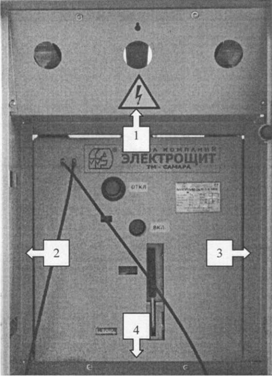

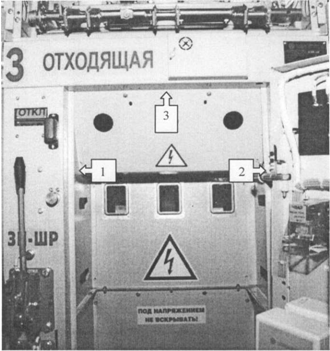

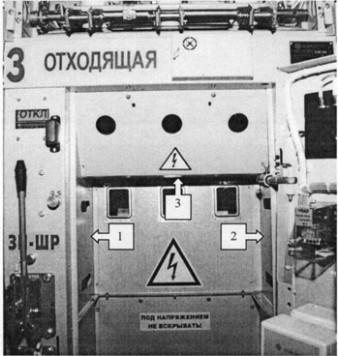

-Произвести демонтаж трех панелей локализации, отвинтить плоской отверткой 19 винтов М5.

2

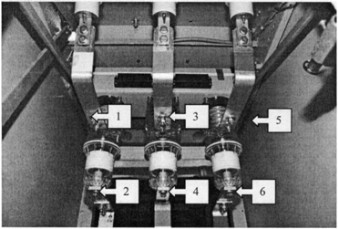

-В высоковольтном отсеке демонтировать ошиновку с вакуумного выключателя, открутить 21 болт с помощью ключа на 19.

4

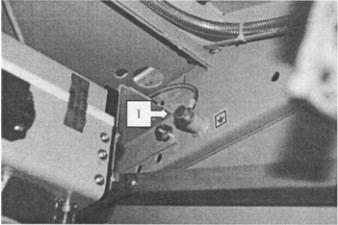

- Отсоединить провод заземления ВВ, для этого необходимо ключом на 17 выкрутить болт;

3

- Крестообразной отверткой выкрутить из клеммника 8 винтов и отключить провода соединителя WAGO;
- Ключом на 17 открутить два болта с каждой текстолитовой тяги блокировки. Отсоединить тяги;
- Открутить ключом на
17 по две гайки с торцов ВВ;

5

Демонтировать ВВ.

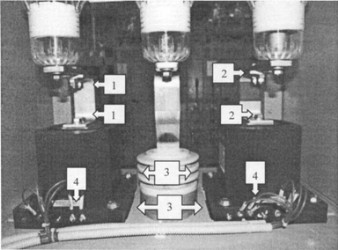

Монтаж ВВ производить в обратной последовательности.5.3.2. Замена вакуумного выключателя ВВУ/СЭЩ (ВБМ).

1

- Произвести демонтаж четырех панелей локализации, для этого необходимо открутить плоской отверткой 19 винтов М5;

2

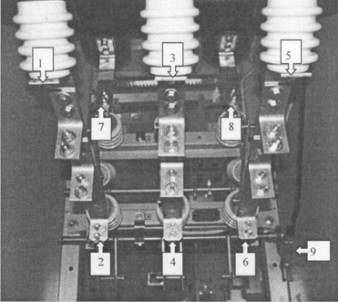

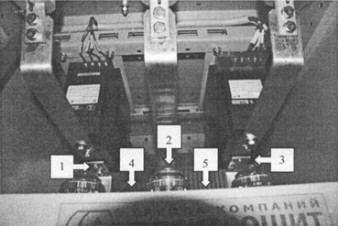

- В высоковольтном отсеке демонтировать ошиновку ВВ, для этого необходимо открутить 18 болтов ключом на 19 и 17;

4

- Демонтаж ВВ с полки крепления, для этого необходимо ключом на 17 выкрутить четыре болта, крепления ВВ к полке.
- Отсоединить заземляющий провод, для этого необходимо ключом на 17 открутить болт.
- Демонтировать ВВ.

3

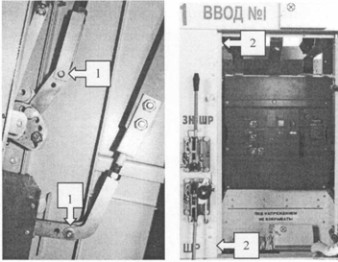

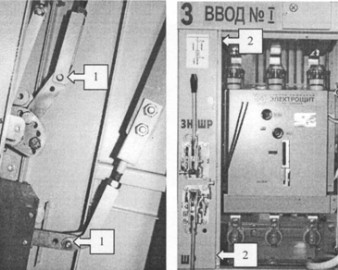

- Демонтировать тяги разъединителей, круглогубцами снять стопорные шайбы;
- Демонтировать левую стойку, для этого необходимо с внутренней стороны камеры ключом на 17 открутить 4 болта;
- Отсоединить тросик блокировки.

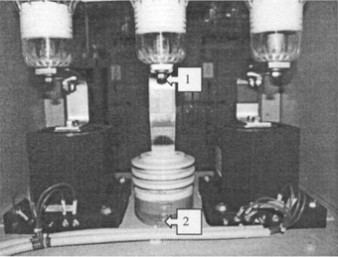

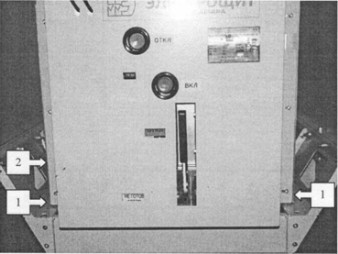

Монтаж ВВ происходит в обратной последовательности.5.3.3. Замена вакуумного выключателя Evolis.

1

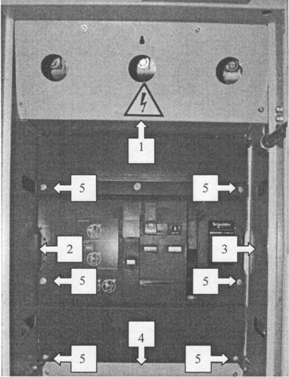

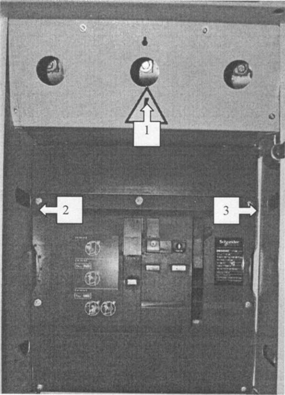

- Произвести демонтаж четырех панелей локализации, для этого необходимо плоской отверткой выкрутить 14 винтов М5;
- Снять крышку с выключателя

2

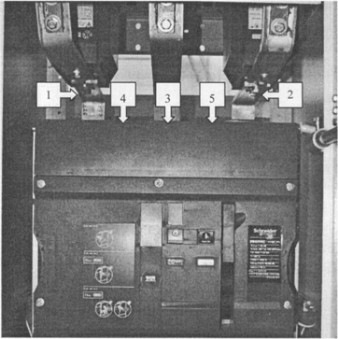

- В высоковольтном отсеке демонтировать ошиновку ВВ, для этого необходимо ключом на 19 открутить 18 болтов;

4

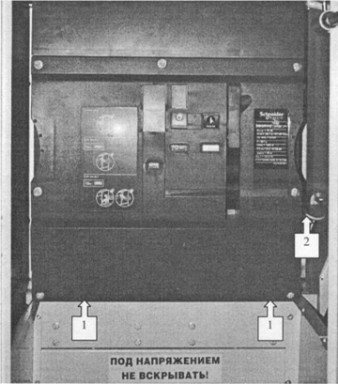

- Демонтаж ВВ с полки крепления, для этого необходимо ключом на 17 выкрутить четыре болта;
- Отключить заземляющий провод, для этого необходимо ключом на 17 выкрутить болт;
- Отсоединить элементы блокировки;
- Демонтировать ВВ.

3

- Демонтировать тяги разъединителей, для этого необходимо круглогубцами снять стопорные шайбы;
- Демонтировать левую стойку, с внутренней стороны камеры ключом на 17 открутить 4 болта.

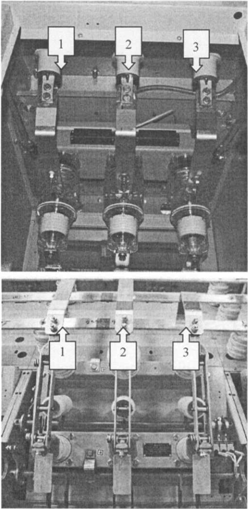

Монтаж ВВ происходит в обратной последовательности.5.3.4. Замена ТТ установленных выше ВВ.

1

- Произвести демонтаж трех панели локализации, для этого необходимо выкрутить плоской отверткой 14 винтов;

2

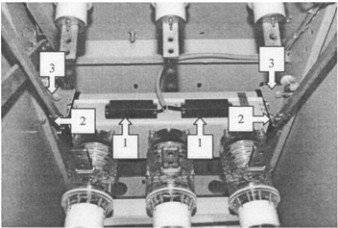

- В высоковольтном отсеке демонтировать ошиновку с ТТ, открутить 12 болтов с помощью ключа на 19;

4

- Отвинтить с каждой полки по четыре болта с помощью ключа на 17;
- Демонтаж ТТ, сдвинуть их вглубь ячейки и снять с болтов с панелью.

3

- Демонтировать вторичные цепи ТТ с помощью плоской отвертки;

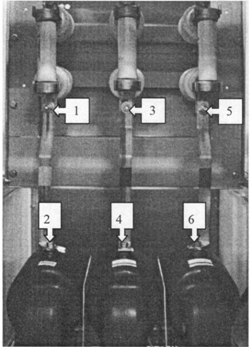

Монтаж ТТ производиться в обратной последовательности.5.3.5. Замена ТТ установленных ниже ВВ.

1

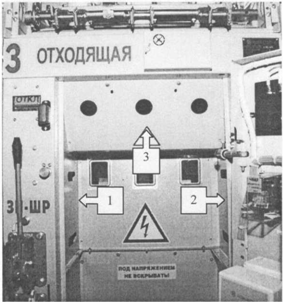

- Произвести демонтаж трех панелей локализации, для этого необходимо плоской отверткой выкрутить 19 винтов М5;

2

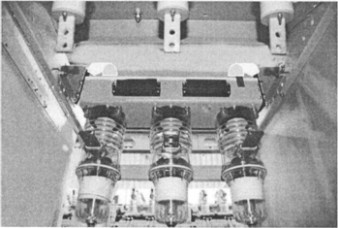

- Демонтировать ошиновку ТТ, для этого необходимо ключом на 17 открутить 8 (12) болтов;
- Выкрутить ключом на 17 четыре болта с каждого
трансформатора;
- Демонтировать вторичные цепи ТТ с помощью плоской отвертки;
- Демонтировать ТТ.

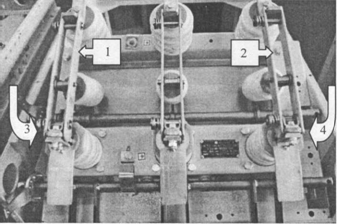

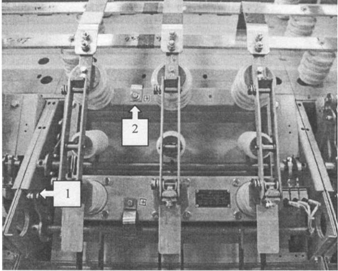

Монтаж ТТ в обратной последовательности.5.3.6. Замена шинного разъединителя РВФЗ.

1

- Произвести демонтаж трех панелей локализации, для этого необходимо выкрутить плоской отверткой 19 винтов М5;

2

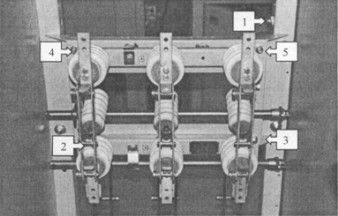

- Демонтировать шины от ШР, для этого необходимо ключом на 19 открутить 18 (36 ) болтов.

3

- Демонтировать тяги от флажков ШР, для этого необходимо плоскими круглогубцами отсоединить стопорные шайбы;
- Отсоединить заземление разъединителя, ключом на 19 открутить болт;

4

- Открутить ключом на 19 четыре болта;
- После того как с ШР снято все оборудование можно проводить демонтаж ШР.

Монтаж ШР в обратной последовательности.5.3.7. Замена линейного разъединителя РВЗ.

1

- Демонтировать ошиновку ЛР, для этого ключом на 17 открутить 13 болтов;
- Плоскими круглогубцами отсоединить стопорные шайбы с крепления тяг;

2

- Демонтировать заземление ЛР, необходимо ключом на 19 открутить болт;
- Затем отсоединить ключом на 17 четыре болта с кронштейна разъединителя и произвести демонтаж ЛР.

Монтаж ЛР происходит в обратной последовательности.5.3.8. Замена проходного изолятора.

1

- Произвести демонтаж трех панелей локализации, для этого необходимо выкрутить плоской отверткой 19 винтов;

2

- Демонтировать ошиновку, проходящую через изолятор, для этого необходимо ключом на 17 выкрутить четыре болта;
- Открутить ключом на 17 два болта, крепящих проходной изолятор;
- Демонтировать проходной изолятор.

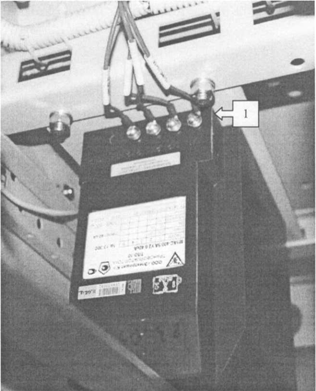

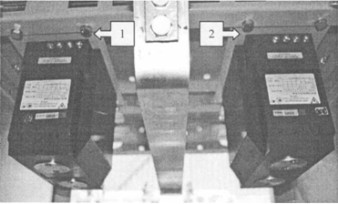

Монтаж проходного изолятора происходит в обратной последовательности.5.3.9. Замена трехфазного ТН 3хЗНОЛ.

1

- Произвести демонтаж трех панелей локализации, для этого необходимо выкрутить плоской отверткой 19 винтов М5;

2

- Демонтировать ошиновку ТН 3хЗНОЛ, необходимо ключом на 17 открутить 6 болтов;

3

- Демонтировать плоской отверткой провода вторичных цепей ТН;
- Отсоединить ключом на 13 заземляющий провод с каркаса ТН;
- Открутить ключом на 17 четыре болта крепления ТН;
- Демонтировать ТН.

Монтаж трехфазного ТН 3хЗНОЛ происходит в обратной последовательности.
