Реле электромагнитные токовые РТТ5-16

Реле РТТ5-16 предназначено для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе при выпадении одной из фаз. Реле крепится непосредственно к пускателю ПМ12-016 или индивидуально на стандартной рейке с помощью клеммника КР5.

Технические характеристики реле:

Номинальный ток, А 16
Номинальный ток во вспомогательных контактах, А6,3
Мощность, потребляемая одной токовой цепью, Вт2,1
Время срабатывания, с:

  1. из холодного состояния;
  2. из нагретого состояния
4-8 0,8
Климатическое исполнениеУ
Категория размещения3
Габариты, мм44 х 55,5 х 88
Масса, кг0,12

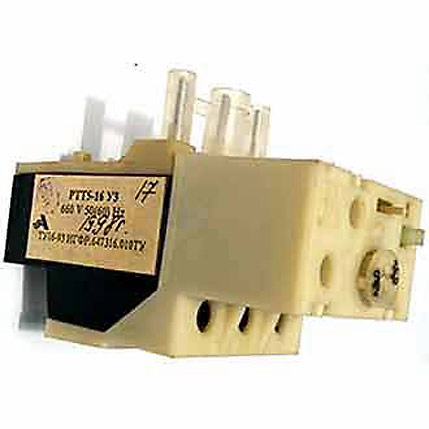

Реле электромагнитное токовое РТТ5-16

Реле электромагнитные токовые РТТ5-16

Реле с одним переключающим контактом с ручным возвратом и переключением на самовозврат

Наименование Диапазон регулирования тока несрабатывания, А
РТТ5-16-012УЗ0,10-0,15
PTT5-16-022УЗ0,14-0,21
РТТ5-16-032УЗ0,20-0,30
РТТ5-16-042УЗ0,28-0,40
РТТ5-16-052УЗ0,38-0,54
РТТ5-16-062УЗ0,52-0,75
РТТ5-16-072УЗ0,70-1,00
РТТ5-16-082УЗ0,95-1,40
РТТ5-16-092УЗ1,30-1,9
РТТ5-16-102УЗ1,80-2,6
НаименованиеДиапазон регулирования тока несрабатывания, А
PTT5-16-112УЗ2,50-3,6
РТТ5-16-122УЗ3,30-4,8
РТГ5-16-132УЗ4,20-6,0
РТТ5-16-142УЗ5,50-8,0
РТТ5-16-152УЗ7,00-10,0
РТТ5-16-162УЗ9,5-14,0
РТТ5-16-172УЗ13,0-16,0

Реле с одним размыкающим контактом и ручным возвратом

НаименованиеДиапазон регулирования тока несрабатывания, А
РТТ5-16-011 УЗ0,10-0,15
РТТ5-16-021 УЗ0,14-0,21
РТТ5-16-031 УЗ0,20-0,30
РТТ5-16-041 УЗ0,28-0,40
РТТ5-16-051 УЗ0,38-0,54
РТТ5-16-061 УЗ0,52-0,75
РТТ5-16-071 УЗ0,70-1,00
РТТ5-16-081 УЗ0,95-1,40
РТТ5-16-091 УЗ1,3-1,9
РТТ5-16-101УЗ1,8-2,6
РТТ5-16-111УЗ2,5-3,6
РТТ5-16-121УЗ3,3-4,8
РТТ5-16-131УЗ4,2-6,0
РТТ5-16-141УЗ5,5-8,0
РТТ5-16-151УЗ7,0-10,0
РТТ5-16-161УЗ9,5-14,0
РТТ5-16-171УЗ13,0-16,0
