Рекомендации и оборудование для тепловизионного обследования
Необходимое оборудование:

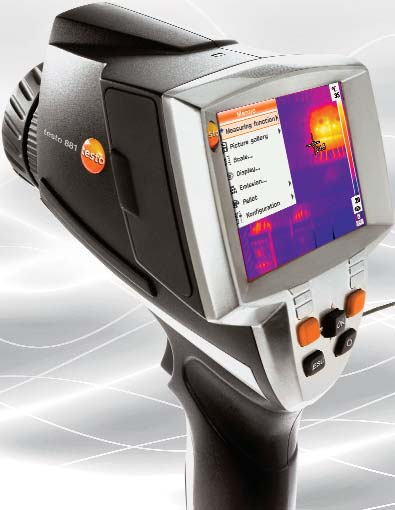

- тепловизор (серия TR);
- фонарь;
Дополнительное (необязательное) оборудование:
- дальномер;
- бинокль;
- термогигрометр (прибор для определения, как температуры, так и влажности воздуха);
Во время проведения измерений, в программу тепловизора необходимо ввести данные температуры и влажности окружающего воздуха, а так же расстояние до объекта. Полученные результаты записываются в тетрадь, либо в протокол съемки.
Рекомендации при проведении измерений.
Для получения максимально достоверной информации, все работы по тепловизионной диагностике следует проводить в пасмурную погоду или в темное время суток – т.е. при отсутствии прямых солнечных лучей, желательно в теплое время года. Еще одним обязательным условием является полное отсутствие дождя и сильного ветра.
Исследуемое оборудование должно быть нагружено не менее чем на 50% от номинальной мощности. Во время проведения измерений при меньших нагрузках, можно обнаружить только аварийные дефекты или повреждения близкие к аварийному состоянию.
Тепловизионную проверку нужно проводить на каждой из трех фаз оборудования.
Ревизию объекта необходимо осуществлять с 2-3-х точек таким образом, что бы обеспечить максимально полную его видимость. В случае повторного выезда на объект, обследование необходимо проводить с того же места, что и в предыдущие разы.

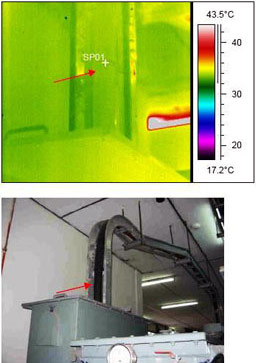

При проведении тепловизионной съемки, необходимо учитывать влияние внешних факторов, которые могут повлиять на достоверность результатов. Например, наличие близко расположенного искусственного освещения либо другого, более теплого оборудования – трансформатора.
Во время обследования однотипных объектов, тепловизор располагается на одинаковом расстоянии, под одним и тем же углом к предмету съемки. Т.е., все предметы должны быть сняты при максимально идентичных условиях.
Учтите, что не имеет смысла проводить тепловизионную проверку только что поставленное под напряжение оборудование.
При обследовании необходимо учитывать коэффициент излучения исследуемой поверхности. К примеру, блестящая гильза контакта на термограмме может выглядеть теплее, чем это есть на самом деле. Для проверки, необходимо провести пофазное сравнение температур оборудования одного присоединения.
Коротковолновый тепловизор некорректно отображает слабо нагретые объекты при температуре окружающего воздуха менее +5 град. Такие предметы сливаются с фоном и практически неразличимы.
Выводы и решения результатов обследования.
- полная замена оборудования, либо его элементы.
- полный ремонт оборудования, либо ремонт его отдельного элемента. В таком случае, рекомендуется повторная тепловизионная проверка для оценки работы оборудования и качества проведенного ремонта.
- не выполнять ремонтных работ или замены оборудования – оставить его в эксплуатации, но проводить более частые обследования с помощью тепловизора.
- необходимы дополнительные исследования.
Периодичность тепловизионных проверок.
При составлении графика проверок необходимо придерживаться следующего правила – частота обследования должна быть меньше времени развития дефектов, характерных именно для этого типа оборудования. На сегодня, согласно нормативным документам, приняты следующие нормы периодичности проверок:
- оборудование класса до 35 кВ проверяется 1 раз в три года.
- оборудование класса 110-220 кВ проверяется 1 раз в два года.
- оборудование класса 300-750 кВ проверяется ежегодно.
Однако практика показывает, что повреждения электротехнического оборудования развиваются гораздо быстрее – обычно достаточно одного года. И, несмотря на то, что проводить ежегодные проверки нет возможности – не хватает ни специалистов, ни техники, необходимо к этому стремиться. В любом случае, ежегодные проверки позволяют контролировать, как минимум, качество проведенного ремонта.
Правила оформления протокола обследования.
После проведения непосредственно проверки оборудования тепловизором, необходимо составить соответствующий протокол. Все термограммы анализируются с помощью специального программного обеспечения, которое поставляется вместе с оборудованием. На основе анализа формируется отчет. В отчете, в обязательном порядке, указывается следующая информация:
- название филиала, подстанция;
- дата и время начала и окончания тепловизионного обследования;
- погодные условия, включая влажность и температуру окружающей среды;
- тип оборудования;
- подробный перечень дефектного оборудования с приложенными к нему термограммами, результатами их обработки и другой сопутствующей информацией.
- рекомендации по устранению повреждений и сроки.
- Ф.И.О. и подпись специалиста, проводившего обследование.
На оборудование и на контактные группы рекомендуется выдавать отдельные протоколы – этими видами ремонта занимаются различные службы.
Затем, готовые отчеты направляются в соответствующие филиалы. Аварийные повреждения, обнаруженные при проведении ИК-обследования сразу же фиксируются в журнале дефектов, на подстанциях.
