Приложение 1
МЕТОДИКА РАБОТЫ С БЛОКОМ ВНЕШНЕГО ЗАПОМИНАЮЩЕГО УСТРОЙСТВА (ВЗУ), БЛОКОМ СИСТЕМНОЙ ЦЕНТРАЛИ (СЦ) И С КОНТРОЛЛЕРОМ ВНУТРИБЛОЧНОЙ МАГИСТРАЛИ (КВМ) В ТК "ГРАНИТ"
1. Состав блока ВЗУ типа ПП-01
Блок ВЗУ состоит из четырех типов субблоков ПП-011, ПП-012, ПП-013, ПП-014. Субблок ПП-011 устанавливается в разъем каркаса микроЭВМ. Остальные субблоки размещены в отдельном блок-каркасе. Связь между субблоками ПП-011 и ПП-012 осуществляется с помощью плоского жгута.
Адреса обращения микроЭВМ к блоку ВЗУ:
173100, 173102, 173104, 173106.
Программное обеспечение в виде файлов записано на платах ПП-013. На одной плате находится 16 микросхем ППЗУ (тип К573РФ2), каждая из которых - 2 Кбайта. На объем памяти с адресами от 0 до 77768 включительно требуется две микросхемы. В одной записан младший байт слова, в другой - старший. На дисплей слово выводится для чтения восьмеричным кодом (шесть разрядов).
2. Проверка блока ВЗУ типа ПП-01
2.1. Проверяемую плату ПП-013 установить на переходный жгут-удлинитель. Плата может устанавливаться на одно из четырех мест блок-каркаса:
| 3-я | 2-я | 1-я | 1-я | 0-я | 1-я | 0-я | свободное | |
| место | ||||||||
| ПП | ПП | ПП | ПП | ПП | ПП | ПП | ПП | ПП |
| 014 | 014 | 014 | 014 | 013 | 013 | 013 | 013 | 012 |
2.2. Плату с ППЗУ типа ПП-013 с тестами установить в 0-й блок, 1-я плата, а проверяемую в 1-й блок, 3-я плата.
Запустить тест ППЗУ: RU________TVZU ВК.
пробел клавиша
Далее с дисплея провести диалог с микроЭВМ:
а) выбрать тест ППЗУ, 1-й блок, 1-ю плату (в блоке она 1-я) и нажать клавишу 2 (выполнение теста);
б) микроЭВМ через платы ПП-011, ПП-012 "посылает" к плате ПП-013 сигналы (импульсы) чтения, записи, данные и адреса ячеек ППЗУ. Если никаких импульсов нет, следует:
- проверить контакты в разъеме платы ПП-011;
- проверить контакты в жгуте, соединяющем ПП-011 и ПП-012;
- последовательно заменить плату ПП-011, ПП-012, ПП-013.
При работе теста на экране дисплея последовательно указывается адрес ячейки, в которую обеспечивается возможность записи и чтения. Адреса ППЗУ на плате ПП-013 распределяются следующим образом:
| Старший | Младший | Адреса для | Адреса для |
| байт | байт | 0-й платы | 1-й платы |
| 0-777688 | 10000008-1077768 | ||
| 100008-1777б8 | 1100008-1177768 | ||
| 200008-277768 | 120000-127776 | ||
| 300008-3777б8 | 130000-137776 | ||
| 400008-4777б8 | 140000-147776 | ||
| 500008-577768 | 150000-157776 | ||
| 600008-677768 | 160000-167776 | ||
| 700008-7777б8 | 170000-176776 |
Пока тест обслуживает адреса от 0 до 7776, на выходе микросхемы Д7 (вывод 9) или микросхем Д11, Д12 (выводы 20) должен наблюдаться импульс, частота появления которого соответствует частоте записи очередной строки на дисплее. Пользуясь ждущей внутренней разверткой осциллографа, можно наблюдать факт наличия развертки луча (а не сам импульс).
Следует убедиться в наличии импульсов на всех ППЗУ по мере увеличения адресов обращения к ППЗУ. Возможны случаи непропаянных ножек подсхемников для ППЗУ.
Чтобы перейти к очередной паре ППЗУ, нужно:
- нажать кнопку на блоке Р-25 пульт/программа, т.е. остановить тест;
- записать в регистр RO (RI) новый адрес;
- нажать клавишу Р (лат.) на клавиатуре дисплея.
Тест будет продолжен с нового адреса.
Одновременно с проверкой исправности микросхемы Д7 проверяется наличие импульсов на выходе Д8 (или 18 ножки ППЗУ).
Далее следует проверить исправность четырех шинных формирователей Д1-Д4. Если гарантированно стереть информацию во всех ППЗУ ультрафиолетовым излучением, то последовательно во всех адресах должны "читаться" только "1".
Наличие в каком-либо разряде постоянного "О" по всем адресам свидетельствует о неисправности шинного формирователя Д1-Д4 (шин К589АП26).
Чтобы определить, какой именно формирователь неисправен, следует определить номер разряда по слову, читаемому из ППЗУ.
Если информация в ППЗУ читается правильно, но при нажатии кнопки "PGM" на плате (эта кнопка подает 25 В на 21-й вывод всех ППЗУ) 1 бит в слове выставляет "О", то возможная причина - неисправная ППЗУ.
Таким образом, прежде, чем приступить к записи программ, необходимо проверить исправность всех элементов платы ПП-013 (при условии исправности ПП-011, ПП-012).
Для того, чтобы прочитать слово (два байта), следует провести с дисплея (консоль) следующие операции:
Открыть ячейку регистра состояния платы ПП-011
173100/000200 1 "ПС",
где 173100/ печатает оператор;
000200 печатает ЭВМ в ответ на /;
1 печатает оператор, т.е. в данном случае выбран номер блока 1;
"ПС" клавиша ПС на клавиатуре.
После нажатия клавиши "ПС" в регистр состояния записана 1 (000200 означало, что регистр был "готов" принять команду), далее открывается регистр для записи адреса ячейки:
173102/000002 "ПС",
где 000002, например, адрес ячейки 000002.
После нажатия клавиши "ПС" в регистр адреса записан адрес, и ЭВМ выводит регистр записи: 173104/.
Если оператор запишет число в этот регистр и нажмет клавишу "ВК", то по выбранному адресу будет записано число, указанное в регистре 173104/число, нажать клавишу "ВК".
Причем для этого нужно, чтобы ячейка была подготовлена для записи, т.е. в ней было 17777778 и предварительно нажата клавиша "PGM" на плате ПП-013, в которую производится запись.
Если же оператор не будет записывать в регистр 173104, а нажмет клавишу "ПС" (а не "ВК"), то откроется регистр чтения 173106/число (указывает содержимое слова, адрес которого в ячейке 173102).
По окончании следует нажать клавишу "ВК".
3. Методика работы с блоком системной централи
3.1. Контроллер связи радиальный (КСР) обеспечивает связь микроЭВМ с функциональными элементами телекомплекса в составе аппарата ПУ.
Конструктивно КСР состоит из пяти субблоков, устанавливаемых в компоновочный каркас (КК), и одного субблока КС52.31.6, вставляемого в "корзину" ЭВМ.
Контроллер работает в следующих режимах:
передача информации от ЭВМ и записи в буфер СЦ;
считывание информации из буфера СЦ и передача ее в один из каркасов с функциональными блоками (ФБ);
опрос состояний КК на предмет наличия информации для съема;
прием информации из КК и запись ее в буфер СЦ;
считывание информации из буфера СЦ и передача ее в ЭВМ.
Количество КК - от 1 до 16. Скорость обмена информацией между ЭВМ и КСР - 20000 слов в секунду. Скорость передачи/приема информации в/из КК - 18000 Бод. Емкость входного и выходного буфера 32 байта.
3.2. Плата КС52.31.6, установленная в "корзину" ЭВМ, должна проводить все операции в режимах, указанных выше, через регистр команд состояния 175770 и регистр данных 175772. Оператор печатает на дисплее адрес указанного регистра команд 175770/. Если появляется/?, то либо какая-то плата "портит" шину, либо плохо вставлена плата КС52.31.6, либо эта плата неисправна. Как и во всех случаях, нужно разгрузить "корзину" от других плат и от жгута, соединяющего плату КС52.31.6 с блоком СЦ.
Неисправный блок в составе платы КС52.31.6 определить последовательно, заменяя блок за блоком на заведомо исправный.
Ремонт субблока проводить, изучив принципиальную схему СЦ по заводскому описанию.
4. Регистры команд и состояний в функциональных блоках ТК "ГРАНИТ"
Ввод информации в ЭВМ и вывод ее из ЭВМ может происходить как по прерыванию, так и по флагу готовности. При работе по прерыванию ЭВМ должна выдать разрешение прерывания, установив соответствующий разряд согласно табл. 1. При этом на соответствующих выходах регистра разрешения прерываний Д14 (микросхема В5/выводы 7, 10, 15) появится сигнал "1". Далее сигналы готовности из СЦ взводят триггер Д18.1 (микросхема Б3/ножка 5) - требование прерывания (ТПР) в ЭВМ. В ответ ЭВМ выставляет сигнал "К ВВОД Н" и "К ППР (1) Н". При этом взводится триггер Д18.2 (Б3/9) и сбрасывается Д18.1. Элементом Д27.2 (А2/6) запрещается распространение сигнала предоставления прерывания "К ППР (0) Н". Одновременно элементами Д17 (Е2/6, Е2/8), Д27.4 (А2/12), Д28 (В2/3, б, 9, 12) формируется вектор прерывания согласно табл. 2.
Таблица 1
| Разряд | Назначение разрядов в регистрах команд и состояний |
| 0-1 | Код управления мультиплексором СЦ (табл. 3) |
| 2 | Ввод данных из СЦ |
| 3 | Ввод данных из MHO |
| 4 | Вывод данных в СЦ |
| 5 | Вывод данных в ММО |
| 6 | Конец ввода из СЦ |
| 7 | Конец вывода в СЦ |
| 8 | Разрешение прерывания по готовности ввода из СЦ |
| 9 | Разрешение прерывания по готовности ввода из ММО |
Таблица 2
| Требование пребывания | Вектор |
| Готовность ввода в СЦ | 200 |
| Готовность приемника ММО | 204 |
| Готовность вводы из ММО | 214 |
| Готовность ввода из СЦ | 234 - самый высокий приоритет |
Таблица 3
| Значение разряда | ||
| 1-й разряд | 0-й разряд | Вводимые в ЭВМ данные |
|
0
0 1 1 |
0
1 0 1 |
Первое слово состояния (СС-1)
Второе слово состояния (СС-2) Данные из СЦ Данные из ММО |
5. Контроллер внутриблочной магистрали (КС59.10.1.2, 3)
Алгоритм обмена информацией (сигналами) между ФБ и КВМ.
5.1. Если ЛУ0 готов принять данные от функциональных блоков КК, т.е. он выставил сигнал ГПР ЛУ0 (при этом он не выставил готовность передать данные в сторону ФБ, которому отдан приоритет, и это не случай магистрального канала), то КВМ последовательно с частотой 72 кГц "обегает" ФБ и анализирует от них сигналы ГПР и ГПД. Для этого КВМ выставляет по индивидуальным шинам сигналы АФБх = 1 и общий сигнал "опрос готовности" (ОГ).
ВНИМАНИЕ! Если один и тот же ФБ в одном месте КК не работает, а в другом работает, то следует проверить сигнал АФБХ от КВМ. Возможно имеет место повреждение выхода микросхемы в КВМ.
5.2. Если обнаружен сигнал ГПР = 1 от ФБ, то события происходят в следующей последовательности: КВМ выдает в ЛУ0 единицу и тактовые импульсы, включает кодер, формирует байты номера КП (NКП), номера ФБ (NФБ), два байта NФБ в распределительном коде, два байта кода результата деления всей информации на полином 16-й степени. После выдачи 2-го байта КПК КВМ снимает сигналы АФБ ЛУ0 и ТИ ЛУ0, приводит в исходное состояние шины КОМ и возвращается в начало.
Из вышеприведенного описания следуют эксплуатационные рекомендации:
если номер контролируемого пункта выдается неверный, то следует проверить правильность установки перемычек на ряде выводов (но не исключено также повреждение микросхемы);
если не соблюдается последовательность взаимодействия сигналов, то можно оценить, какой из ФБ неисправен, т.е. ЛУ0, КВМ или ФБ, либо общая шина, на которую работают все ФБ. В этом случае нужно "разгружать" шину последовательно, выставляя другие ФБ из КК.
Приложение 2
ОРИЕНТАЦИЯ В ПРОГРАММНОМ ОБЕСПЕЧЕНИИ ТК "ГРАНИТ"
При нажатии кнопки "сброс" (красная кнопка на фасаде ФБ типа Р-25) программный счетчик процессора микроЭВМ устанавливается на адрес 1730008 и начинается выполнение блока команд, в результате чего в оперативную память загружается программа начальной загрузки, которой передается управление.
В ПЗУ, размещенном на интерфейсной карте ПП-011, начальный адрес 1730008. Карта вставлена в каркас микро-ЭВМ, через нее (карту) реализована связь ЭВМ с внешней памятью ВЗУ, на платах (ПП-013) которого записано все базовое программное обеспечение (БПО).
Если загрузка не начинается вообще, то следует с дисплея обратиться по адресу 173000/... ВК. При ответе в виде знака ? нужно заменить плату ПП-011 (или проверить установку ее в разъем). Возможно, что какая-либо интерфейсная карта в каркасе ЭВМ неисправна и "портит" общую шину микроЭВМ. Для поиска - последовательно разгрузить каркас ЭВМ, оставляя только ПП-011.
В случае отсутствия всякой реакции на нажатие кнопки "сброс" на Р-25 следует заменить ФБ Р-25.
Программа начальной загрузки загружает в ОЗУ микроЭВМ программные модули в соответствии с картой загрузки GRANIT. Названия загружаемых модулей во время загрузки появляются на экране дисплея-консоли.
Порядок загрузки следующий:
SPR - операционная система;
DVR-01 - драйвер системного терминала (консоли);
DVR-02 - драйвер дисков НГМД;
DVR-07 - драйвер ВЗУ;
DVR-08 - драйвер системной централи, т.е. ФБ, связывающего микроЭВМ со всеми КК;
DVR-09 - драйвер передатчика канала ММО;
DVR-10 - драйвер приемника канала ММО;
DVR-11 - драйвер удаленного диспетчерского дисплея;
ДФА - программа диспетчер функционального адреса;
ТIT - программа обработки текущих телеизмерений;
ТII - программа обработки интегральных телеизмерений;
TS - то же телесигнализации;
IS - программный интерфейс связи программных модулей;
INIT - программа для ММО;
LOADR- перемещающий загрузчик;
СТI - программа для управления технологической информацией на диспетчерском дисплее;
ВС/Р - программа для вывода "бегущей" строки;
ТU - программа организации посылок ТУ;
ДРТU - программа, обеспечивающая ТУ с диспетчерского дисплея;
SUF - система управления файлами;
DS - диспетчер локальной сети (для диспетчеризации отправления посылок от ПУ к КП).
Далее формируются системно распределенная область, таблица прерываний, в которой каждому "вектору" соответствует адрес описателя задачи (программы) или адрес секции продолжения драйвера, генерируются телемеханические таблицы, отводится место в ОЗУ под текущую телемеханическую базу, выводятся на консоль слова: ОС РВ ГРАНИТ ВО 1, а на дисплей диспетчера выводится слово RESTART.
Далее загружается программа клавиатурный монитор, открывается прерывание СЦ и, если есть на ВЗУ файл BAZA.M/C, через СЦ производится обращение к каждому линейному узлу, указанному в базе. Принимаемая информация от КП записывается в ОЗУ микроЭВМ и на ВЗУ на VZ в файл BAZA.TAB. (При отсутствии на ВЗУ файла BAZA.M/C об этом выводится сообщение на консоль). Далее управление передается клавиатурному монитору, который выводит на терминал (консоль) знак точки ".".
В процесс загрузки ОС РВ ГРАНИТ могут на системном терминале появляться сообщения о том, что та или иная программа не загрузилась в ОЗУ, т.е. в соответствии с картой загрузки GRANIT программа должна загружаться в ОЗУ микроЭВМ, а она не загрузилась.
Причиной такого сообщения чаще всего является искажение программы на ВЗУ. Программа может загружаться с ППЗУ PZ: (платы ПП-013) или памяти VZ: (платы ПП-014).
Те же действия следует проделать с файлом на PZ:, но для записи на PZ: нужно иметь свободное место достаточного объема, иначе придется стирать все файлы и записывать их заново, что крайне трудоемко. Чтобы этого не делать, следует обеспечить платы VZ: (ПП-014) непрерывным электропитанием от батареи постоянного тока.
При загрузке файлов с НГМД возможен случай: обращение к диску происходит, а загрузка не производится. Причиной такого явления может быть неисправность платы ПП-014 (VZ:), на которой находится файл DISK для загрузки с НГМД.
Возможно, что после загрузки на системный терминал будет выведено сообщение:
ССТ ОШ. обл. 5
Это происходит потому, что в файле BAZA.M/C указана длина области 5, превышающая объем памяти ОЗУ, оставшейся свободной после загрузки системы и задач первого типа. В этом случае нужно либо исключить из карты загрузки ненужные программы, например DVR09, DVR10, обслуживающие ММО, либо свести обл. 5 в BAZeMAC до 0.
Если при обращении к ВЗУ возникает ошибка, на системный терминал выводится сообщение:
ССТ ОШ ВЗУ ZZZZZ, где ZZZZZ - код ошибки.
При формировании телемеханических таблиц на ВЗУ типа VZ: могут возникать ошибки при записи числа. В этом случае выводится сообщение:
АД NNNNNN ЗП LLLLLL ЧТ ММММММ, где NNNNNN - адрес на VZ: в восьмеричном коде;
LLLLLL - записываемое число в двоичном коде;
ММММММ - читаемое число в двоичном коде.
Для исключения таких ошибок перед загрузкой ОС РВ следует провести тестирование плат VZ: (ПП-014) и PZ: (ПП-013) (последние следует тестировать до записи на них программных модулей).
В состав операционной системы входит супервизор программ, который выполняет обработку вызовов супервизора от других программ. Обработать вызов - это значит связать любую выполняющуюся программу с ядром операционной системы.
Когда происходит прерывание по 200-му вектору - это прерывание от СЦ, из ячейки 200/адрес выбирается адрес, в котором записан супервизор SPR. Этот адрес всегда 150008. Супервизор SPR запускает программу "Диспетчер функционального адреса (DFA)", которая предназначена для инициализации программ обработки и отображения телемеханической информации по получении посылки соответствующего функционального адреса из СЦ (т.е. от аппаратов КП).
Программа DFA закрывает все прерывания и запускает драйвер DVR08, обеспечивающий работу с СЦ для приема информации, поступившей от КК. Производится чтение информации из регистра данных СЦ (его адрес 175772). Считывание производится всей посылки в промежуточный буфер. Затем управление возвращается обратно DFA. Если задача ТS для обработки такого типа данных (телесигнализация) свободна, то ей передается управление (т.е. она вызывается) и DFA завершает работу.
Программа ТS выполняет следующие функции:
записывает значения телесигналов в текущую телемеханическую базу (размещенную в ОЗУ, ее начальный адрес записан в ячейке 470/адрес текущей телемеханической базы);
передает информацию для отображения на платах, установленных в КК, для отображения на щите и в технологических кадрах (в последнем случае вызывается программа ВС7Р);
выдает значения телесигналов на программный интерфейс IS;
подсчитывает суммарную продолжительность простоя оборудования на стороне КП;
подготавливает квитанцию о приеме телесигналов;
выдает значения телесигналов по запросам от других задач;
сравнивает телесигналы с BAZA.TAB. При наличии расхождений производит запись новых ТС BAZA.TAB.
Приложение 3
СОЗДАНИЕ НОВЫХ ФАЙЛОВ И КОРРЕКЦИЯ СУЩЕСТВУЮЩИХ В ОПЕРАЦИОННОЙ СИСТЕМЕ "ОС РВ ГРАНИТ"
Для создания новых файлов следует воспользоваться дискетой с операционной системой "ФОДОС", создать в этой системе файл, а затем перевести его в операционную систему "ОС РВ ГРАНИТ".
Загрузка ОС ФОДОС
Загрузить систему "ФОДОС" в инструментальную ЭВМ МС 12.01.02. Обычно для этой цели используется одна или две ЭВМ ПУ ТК "ГРАНИТ".
Порядок действий:
нажать и отпустить кнопку пульт/программа инструментальной ЭВМ, на экране консоли должна быть буква "С";
нажать на клавиатуре консоли букву "В" лат.; должен быть ответ на дисплее ">";
на клавиатуре консоли печатать: МХО (нуль) ВК при условии, что дискета с системой "ФОДОС" вставлена в дисковод 0 (левый накопитель). Предварительно НГМД должен быть включен, при этом на фасаде должны гореть четыре светодиода;
после обращения через интерфейс к НГМД (слышны щелчки в дисководе) на экране консоли сообщается о загрузке "ФОДОС" и запрашивается ДАТА;
тире тире
- следует ввести дату в виде: 07 - 02 - 97 ВК
число месяц год клавиша
на остальные запросы следует нажимать клавишу "ВК";
после появления на экране дисплея консоли точки "." система "ФОДОС" готова к работе;
клавиша "ТАЙМЕР" на плате управления ЭВМ (блок Р-25) должна быть отжата при работе с системой "ФОДОС".
Создание нового кадра или корректировка существующего
Порядок действий:
вызвать каталог дискеты с "ФОДОС". Для этого печатать:DIR ВК;
убедиться в том, что в каталоге есть редактор ТЕД;
убедиться, что в каталоге есть файл кадра, который подлежит корректировке;
если создается новый файл, посмотреть по каталогу что на дискете есть достаточно свободного места <FREE>?;
вызвать (загрузить) редактор ТЕД, для чего печатать:
R ٮ ТЕД ВК;
пробел
после появления на экране приглашения к работе в виде ">" нажать клавиши "УПР + С", на экране появится приглашение к экранному (тестовому) редактору;
работая на клавиатуре с русским текстом, создать кадр;
кадры могут быть:
| М | 16. | MAC | - | наименования объектов подстанции (п/ст). Желательно присваивать номер (16) тот же, что у линейного узла в КК (номер КП); |
| обязательная буква | номер | обязательное расширение | ||
| ATS 16. | MAC | - | кадр с наименованиями для бегущей строки на экране диспетчерского дисплея. Создается отдельно для каждой п/ст; | |
| номер | ||||
| FTU. MAC | - | кадр для телеуправления объектами. При включении новой п/ст этот файл дополняется, для чего требуется большой объем свободной области на дискете; | ||
| МО. MAC | - | нулевой кадр с наименованиями подстанций и соответствующих им номеров кадров; | ||
| BAZA. MAC | - | информационная база, в которой указаны сведения об объемах и другие для каждой п/ст; |
поскольку все виды кадров уже созданы, то рекомендуется перевести редактор в командный режим. Для этого повторно нажать клавиши "УПР + С" и получить на экране ">", т.е. приглашение к вводу команды;
вызвать с дискеты в ОЗУ созданный кадр:
R ٮ М16. MAC BK
пробел или
другой
номер,
16 – это
пример;
после загрузки вновь нажать клавиши "УПР + С", на экране появится вызванный кадр;
изменить его, т.е. допечатать новые названия, дополнить и т.п.;
записать новый кадр на дискету:
W ٮ M17. MAC BK
N новый
таким же образом действовать при редактировании других видов файлов.
Перевод кадра или файла из системы "ФОДОС" в систему "ОС РВ ГРАНИТ"
Загрузить систему "ОС РВ ГРАНИТ", для чего следует:
нажать клавишу "ТАЙМЕР" на пульте управления ЭВМ, в которую была загружена система "ФОДОС";
на клавиатуре консольного дисплея напечатать:
R __ Z ВК.
На экране появится С14536;
вытащить дискету "ФОДОС" и вставить дискету "ОС РВ ГРАНИТ" в тот же накопитель. Желательно, чтобы на этой дискете не было файла BAZA.M/C;
нажать на клавиатуре букву "Р" (лат.). На экране будет информация о загрузке файлов ОС РВ ГРАНИТ. Первым загружается операционная система SPR. В конце загрузки на экране появится точка ".";
для перевода файла из ОС ФОДОС в ОС РВ ГРАНИТ воспользоваться программой обслуживания файлов POF и ее функциями;
печатать RU POF ВК (в системе "ОС РВ ГРАНИТ" пробел вводится автоматически);
ответ ЭВМ на дисплее POF?
установить дискету "ФОДОС" в накопитель / (правый), убедившись в его исправности, и вызвать функцию FF:
FF ВК
ответ ЭВМ: параметры FF
печатать:
ДО:16.МАС = Д1:М1б. МАС ВК
ОС РВ ГРАНИТ ФОДОС
(в системе "ФОДОС" название кадра начинается с М16, а в системе "ОС РВ ГРАНИТ" с цифры 16)".
В системе "ОС РВ ГРАНИТ" накопитель называется для функций POF - ДО или Д1, а в системе "ФОДОС" - МХО или МХ1;
отказаться от функции FF нажатием клавиши "ПС".
В ответ ЭВМ выдаст: функция POF?
Для ухода в точку "." нажать клавиши "УПР + С", т.е. две клавиши.
Так же действовать и с другими видами кадров.
Создание файла FTS16.MIC из FТS16.МАС, т.е. рабочего файла для бегущей строки
Для создания файла FTS16.M/C из FTS16.MAC в системе "ОС РВ ГРАНИТ" на дискете должна быть программа REDT
─ редактор файлов имен:
печатать: RU REDT ВК
ответ ЭВМ: имя файла?
печатать: ДО: FTS16.MAC ВК
этот номер для примера везде указан
ответ:
1 ─ ТС
2 ─ ТИТ
3 ─ ТИИ
печатать: 1 ВК
Символьный файл FTS16.MAC считывается с диска с системой "ОС РБ ГРАНИТ", преобразовывается и записывается на СЗУ VZ как FTS16.M/C.
По окончании преобразования, если в исходном файле FTS16.MAC нет ошибок, на дисплей выводится сообщение:
ИМЯ ФАЙЛА?
Если ошибки имеют место, то сообщение:
ошибок ХХХХ
в строках ХХХХ, ХХХХ, ХХХХ
файл FTS16.М/С создается на VZ, если предварительно там такого файла нет. В противном случае его нужно уничтожить функцией РU программы POF;
после создания на VZ файла FTS16.M7C, пользуясь функцией CF копирования файлов программы POF, скопировать новый файл на ДО или Д1 в дискету ОС РВ ГРАНИТ:
ДО: FTS16.M/C = VZ:FTS16.M/C ВК
или Д1: (тогда в накопитель Д1 поставить дискету с ОС РВ ГРАНИТ).
Примечание. При создании символьного файла в системе "ФОДОС" FTS16.MAC руководствоваться примером.
Пример:
/Чирково ОД 11О кВ/ 12 ٮ О ٮ 15; Z, Р, 1
N КП пробел N груп- N ТС
пы, в ко- в группе
торой
находит-
ся ТС
Z - признак вывода бегущей строки со звуковым сигналом;.
Р - вывод на печать (номер канала печати берется из базы);
1 - номер диспетчерского дисплея, на который выводится строка (счет от 0 до 7).
В названии следует указать наименование подстанции.
Каждая вводимая строка должна иметь телемеханический адрес больший, чем предыдущая строка.
Приложение 4
ПОИСК ПРИЧИНЫ СБОЯ ПРОГРАММЫ
Для каждой задачи, загруженной в ОЗУ, программа "LOADR" формирует описатель задачи (ID); его адрес можно узнать с помощью "RS" - функции клавиатурного монитора. Пользуясь этой функцией, следует переписать, состояния всех задач, пока система выдает точку, с тем, чтобы ориентироваться в поиске причины выхода из точки.
RS имя задачи ВК
печатается состояние задачи, т.е. поиск в ОЗУ ID, сегмента указанной задачи, на экран дисплея выдается адрес ID сегмента, точка запуска задачи, тип задачи, приоритет и адрес стека.
Описатель задачи имеет следующий вид:
| Восьмеричный код номера слова по порядку в описателе | Что слово означает | Кем заполняется (L - LOADR перемещающий загрузчик D - диспетчер задач) |
| 1-е | Это адрес описателя следующей задачи | D |
| 2-е | Имя задачи (первые 3 символа) | L |
| 3-е | Имя задачи (вторые 3 символа) | L |
| 4-е | Точка (адрес) запуска задачи | L |
| 5-е | Точка (адрес) приостанова задачи | L |
| 6-е | Тип задачи | L |
| Приоритет | ||
| 7-е | Слово состояния задачи | D |
| 8-е | Адрес вершины стека | D |
При работе системы задачи располагаются в оперативной памяти и на внешнем запоминающем устройстве.
Диспетчер задач обслуживает пять типов задач, которым соответственно отводится пять областей ОЗУ.
Адреса загрузки и длина областей ОЗУ для каждого типа задач находятся в системно распределенной области в следующих ячейках:
| ТИП2: | 362 | ТИП. | В этой области могут находиться задачи, не относящиеся к другим типам |
| 364 | адрес загрузки | ||
| 366 | длина области в байтах | ||
| ТИП3: | 370 | ТИП | В этой области загружаются сервисные системные задачи |
| 372 | адрес загрузки | ||
| 374 | длина области в байтах | ||
| ТИП4: | 376 | ТИП | В этой области память резервируется за системой |
| 400 | адрес загрузки | ||
| 402 | длина области в байтах | ||
| ТИП5 | 404 | ТИП | В этой области могут находиться задачи, не относящиеся к другим типам |
| 406 | адрес загрузки | ||
| 410 | длина области в байтах |
Имея в виду вышеуказанные сведения о задачах (их адреса загрузки) после останова системы на каком-либо адресе (на консольном дисплее @ адрес), можно определить, во время выполнения какой именно задачи произошел останов. Далее следует обратиться к адресу, расположенному выше адреса останова на несколько команд, и, читая команды в машинных кодах, определить причину останова.
Например, было обращение к какому-либо регистру интерфейсной платы или ВЗУ, а в ответ не последовало ответа. Следовательно, нужно заниматься соответствующей интерфейсной картой и блоком, с которым она связана.

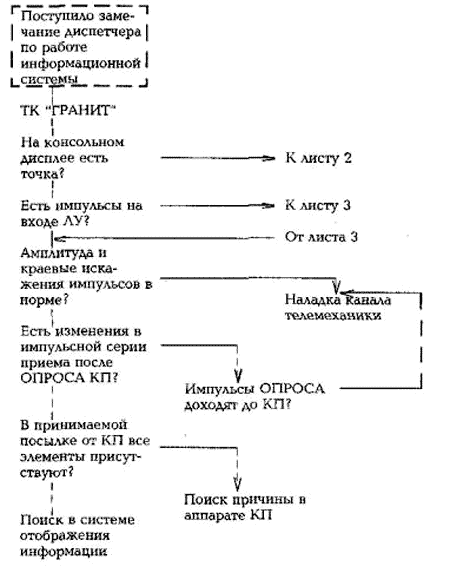

Алгоритм поиска причины неисправности при эксплуатации ТК "ГРАНИТ"

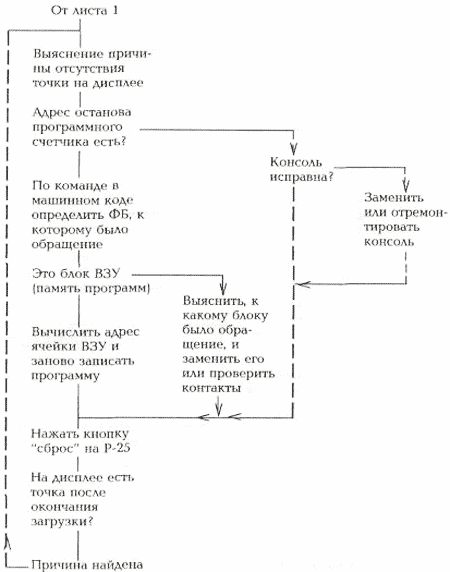

Продолжение приложения 4
Лист 2

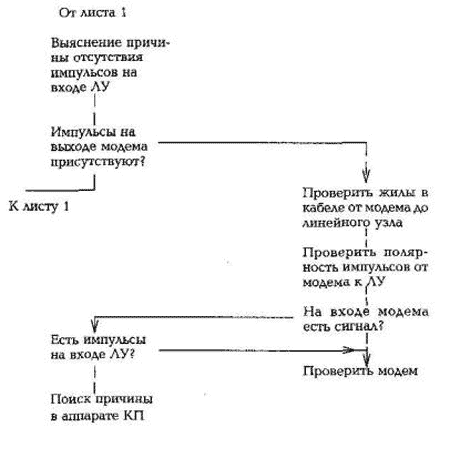

Окончание приложения 4
Лист 3
Приложение 5
ПЕРЕЧЕНЬ ПРИБОРОВ И ОБОРУДОВАНИЯ, НЕОБХОДИМЫХ ДЛЯПРОВЕРКИ И ЭКСПЛУАТАЦИИ КОМПЛЕКСОВ ТЕЛЕМЕХАНИЧЕСКИХ УСТРОЙСТВ
| Наименование прибора или оборудования | Тип | Основная погрешность измерения или класс точности | Необходимые пределы измерений | Обозначение стандарта, технических условий и других документов |
| 1. Осциллограф двухлучевой | С1-69 | ± 5% | 2-30В1 мс-10с | И22.044.008ТУ |
| 2. Вольтметр универсальный | В7-21 | 0,1 ± 0,03 | 0-5 мА | И22.710.004ТУ |
| 3. Прибор электроизмерительный комбинированный | Ц4352 | ± 1,5% | 0-300 В 0-3 А | ТУ 25-04.3303-77 |
| 4. Частотомер электронно-счетный | 43-33 | 0,1% | 50-1200 Гц | И22.721.028ТУ |
| 5. Источник питания постоянного тока | Б5-8 | ± 3% | 2А | Е70.323.415ТУ |
| 6. Магазин сопротивлений | МСР-60М | 0,02 | 2000 Ом | ГОСТ 23737-79 |
| 7. Секундомер | СОСпр-2б | - | 0-60 мин | ГОСТ 5072-79 |
| 8. Мегаомметр | Ф4101 | 2,5 | 500 В | ТУ 25-04.2467-80 |
| 9. Вольтметр | Э533 | ± 0,5% | 0-300 В | ТУ 25-04.3716-79 |
| 10. Автотрансформатор лабораторный регулировочный | ЛАТР-2М | ТУ 16-517.216-69 |
