Разъединители РНД(З)

Разъединители горизонтально-поворотные серии РНД(З) рассчитаны на Uном = 330 и 500 кВ, Iном = 3200 А; /д = 160 кА; /т = 63 кА и допускают длительную перегрузку током 1,2Iном при температуре окружающей среды 21 °С.

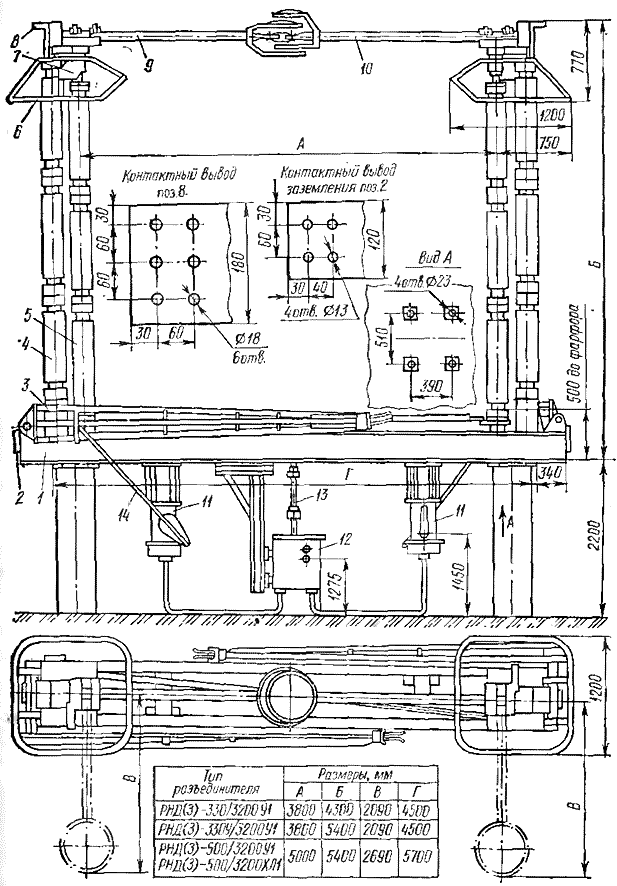

Разъединители серии РНД(3) на 330 и 500 кВ с двумя заземляющими ножами

1 — рама; 2 — контактный вывод для присоединения рабочего заземляющего контура; 3 — заземляющий нож; 4 — опорная изоляционная колонка; 5 — изоляционная поворотная колонка; 6 — экран; 7 — неподвижный контакт заземляющего контура; 8 — контактный вывод для подводящих шин; 9 — нож контактный с ламелями; 10 — нож контактный без ламелей; 11 — привод ручной типа ПРН-1У1 (ХЛ1) для управлении заземляющими ножами; 12 — привод электродвигательный типа ПДН-1У1 (ПД-1ХЛ1) для Управления главными ножами; 13 — вал от привода к внутриполюсному механизму; 14 — тяга от привода к валу заземляющего ножа

Данная серия представлена разъединителями 330 кВ в климатическом исполнении У1 с изоляцией категории А [РНД(3)-330/3200У1] и категории Б по ГОСТ 9920—75 [РНД(3)-330У/3200У1] и разъединителями 500 кВ с изоляцией категории А в исполнении для умеренного климата [РНД(3)-500/3200У1] и холодного климата |РНД(3)-500/3200ХЛ1]. Поворотная изоляционная колонка в верхней и нижней части установлена в шарнирах и работает на чисто крутящие нагрузки. Она составлена по высоте из трех опорно-стержневых изоляторов типа ИОС-110-600УХЛ1 в разъединителях РНД(3)-330/3200У1 и из четырех таких же изоляторов в остальных Рд. Неподвижная опорно-изоляционная конструкция, воспринимающая вес контактной системы, ветровые нагрузки и тяжение подводящих проводов, составлена из двух параллельных колонок изоляторов с поперечными стальными перемычками. Каждая из этих параллельных колонок составляется по высоте (считая сверху вниз) из трех изоляторов (ИОС-110-600УХЛ1, ИОС-110- 1250УXЛ1 и ОНС-110-2000У1), поставленных один на другой, для РНД(3)-330/3200У1; четырех изоляторов (ИОС-110-600У X Л1, ИОС-110- 1250УХ Л1, ОНС-110-2000У1 и КО-110-2000У1), собранных таким же образом, для РНД(3)-330У/3200У1 и РНД(3)-500/3200У1 и четырех изоляторов (ИОС-110-600УХЛ1, ИОС-110- 1250УХЛ1, ОНС-110-2000ХЛ1 и КО-110-2000ХЛ1) для РНД(3)-500/3200ХЛ1.

В верхней части изолирующей конструкции установлен трубчатый экран. Неподвижный контакт заземляющего ножа крепится внутри вышеуказанного экрана. Рд имеют три варианта исполнения: без заземляющих ножей, с одним ножом и с двумя ножами (по ножу с обеих сторон). Заземляющие ножи выполняются в виде сварной ферменной конструкции из труб алюминиевого сплава и снабжаются пружинным механизмом компенсации момента, создаваемого массой самих заземляющих ножей.

Разъемный контакт главных контактных ножей защищен системой кожухов, крепящихся на ножах, и обеспечивает включение и отключение Рд при толщине корки льда 20 мм.

В раме Рд размещена сдвоенная шарнирно-рычажная передача с двумя мертвыми положениями, которая обеспечивает одновременное управление обеими поворотными колонками. Из-за больших подвижных масс и вращающих моментов при оперировании эти разъединители управляются пополюсно: главные ножи — с помощью электродвигательного привода ПДН-1У1 (ПД-1ХЛ1); заземляющие ножи — с помощью ручного привода ПРН-1У1(ХЛ1). Блокировка главных и заземляющих ножей от ошибочного оперирования выполняется электрической.

Масса полюсов в зависимости от числа заземляющих ножей приведена в табл.
