Разъединители «ЭЛВО» наружной установки

В таблице приведены технические характеристики разъединителей наружной установки, выпускаемых фирмой «ЭЛВО».

Технические данные разъединителей фирмы «ЭЛВО»

Разъединитель РЛНД.1-10Б/400 У1 предназначен для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, а также заземления отключённых участков при помощи стационарных заземляющих ножей, составляющих единое целое с разъединителем. Комплектно с разъединителем поставляется ручной привод с одним или двумя блок-замками.

Нормальная работа разъединителя обеспечивается при следующих условиях:

температура окружающего воздуха от - 45 до +40 °С;

скорость ветра при гололёде не более 15 м/с;

толщина корки льда до 10 мм.

Основные технические характеристики РЛНД.1-10Б/400 У1

Номинальное напряжение, кВ 10

Наибольшее рабочее напряжение, кВ 12

Номинальный ток, А 400

Ток электродинамической стойкости, кА 25

Ток термической стойкости для ножей заземления в течение 1 с, кА 10

для главных ножей в течение 3 с, кА 10

Масса, не более, кг 40

Разъединитель высоковольтный типа РЛНД.1-10Б/400

НУХЛ1. Разъединитель наружной установки горизонтально-поворотного типа на напряжение 10 кВ с изоляцией категории «Б» РЛНД.1-10Б/400 НУХЛ1 предназначен для включения и отключения обесточенных участков цепи, находящихся под напряжением, а также заземления отключённых участков с помощью стационарных заземлителей.

Разъединитель РЛНД.1-10Б/400 НУХЛ1 является типопредставителем разъединителей серии РЛНД на напряжение 10 кВ, токи 315, 400, 630 А.

Конструктивно разъединитель выполнен в виде трёхполюсного (на одной общей раме) аппарата горизонтально-поворотного типа с общим механизмом управления. Каждый полюс состоит из поворотной изоляционной колонки, неподвижной изоляционной колонки, главных контактных ножей, заземлителей. Особенностью разъединителя является выполнение изоляционных колонок из полимерных изоляторов с трекингоэрозиостойким покрытием, обеспечивающим работоспособность в районах с загрязнённой атмосферой, обладающим высокой ударной прочностью, что в свою очередь обеспечивает надёжную работу при сейсмических воздействиях до 9 баллов по шкале MSK-64. Этот разъединитель имеет также исполнение с фарфоровой изоляцией.

Разъединители в тропическом исполнении Т1 на номинальные токи 315, 630 А имеют только фарфоровую изоляцию.

Главные контактные ножи выполнены из меди. Заземляющее устройство каждого полюса состоит из заземлителя и неподвижного контакта, установленного на главных ножах.

Основные части разъединителя, выполненные из чёрного металла, имеют стойкое антикоррозийное покрытие - горячий или гальванический цинк. В тропическом исполнении медные части разъединителя имеют покрытие никелем, в контактах - серебром.

Разъединители типа РЛД.1-10 крепятся на концевой опоре ВЛ 6 - 10 кВ.

Основные технические характеристики РЛНД.1-10Б/400 НУХЛ1, РЛНДП.1-10Б/400 НУХЛ1

Номинальное напряжение, кВ 10

Наибольшее рабочее напряжение, кВ 12

Номинальный ток, А 400

Ток электродинамической стойкости, кА 25

Ток термической стойкости, кА 10

Время короткого замыкания, с:

для главных ножей 3

для заземлителей 1

Длина пути утечки внешней изоляции, не менее, см 30

Допустимая механическая нагрузка на выводы, прикладываемая к

изолятору, не более, Н 200

Масса, кг 38

Габаритные размеры, мм:

длина 1045

ширина 470

высота 550

Максимальная скорость ветра, м/с 40

Толщина корки льда, мм 10

Механический ресурс, циклы «В-О» 10 000

Условные обозначения: Р - разъединитель; Л - линейный; Н - наружной установки; Д - двухколонковый; П - с полимерной изоляцией; 1 - количество заземлителей; 10 - номинальное напряжение; Б - категория изоляции; 400 - номинальный ток; Н - повышенной надёжности; УХЛ - климатическое исполнение; I - категория размещения.

Разъединитель РЛНД.1-10/400(630) УХЛ1 предназначен для создания видимого разрыва электрической цепи с целью обеспечения безопасного обслуживания электротехнического оборудования. С его помощью можно включить и отключить под напряжением обесточенные участки цепи высокого напряжения, а также заземлить отключённые участки при помощи заземлителей.

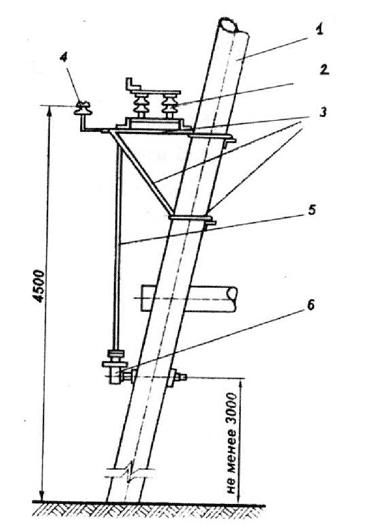

Крепление разъединителя типа РЛНД-10 на концевой опоре ВЛ 6 - 10 кВ:

1 - А-образная опора ВЛ 6 - 10 кВ; 2 - разъединитель; 3 - конструкция для крепления разъединителя на опоре, выпускаемая заводом РЭТО «Мосэнерго»; 4 - приёмная траверса проводов ввода с ВЛ 6 - 10 кВ и ввода с КТП 10/0,4 кВ (МТП 10/0,4 кВ); 5 - труба, соединяющая разъединитель с его приводом; 6 - привод

Разъединитель представляет собой трёхполюсный аппарат, каждый полюс которого имеет одну неподвижную и одну подвижную колонки. Подвижная колонка имеет свободный поворот на 90° в горизонтальной плоскости. Привод разъединителя выполнен так, что исключает возможность работы с заземлителем, пока не отключена электрическая цепь. Это обеспечивает надёжную защиту от неправильных действий персонала.

Основные технические характеристики разъединителя РЛНД.1-10/400(630) ТУ-3414-002-00110473-94 ИЛ № 3-92

Номинальное напряжение (соответствует наибольшему рабочему напряжению), кВ 10 (12)

Номинальный ток, А 400 (630)

Номинальный кратковременный выдерживаемый ток (ток

термической стойкости), кА 10

Наибольший пик номинального кратковременного тока (ток электродинамической стойкости), кА 25
