Разъединитель РВФ

Трехполюсные разъединители могут быть изготовлены с тремя проходными изоляторами, на которых крепят подвижные ножи. Разъединители такого типа на напряжение 10 кВ и номинальный ток 400 А обозначают РВФ-10/400 (рис. 1), а с заземляющими ножами — РВФЗ-10/400 (рис. 2).

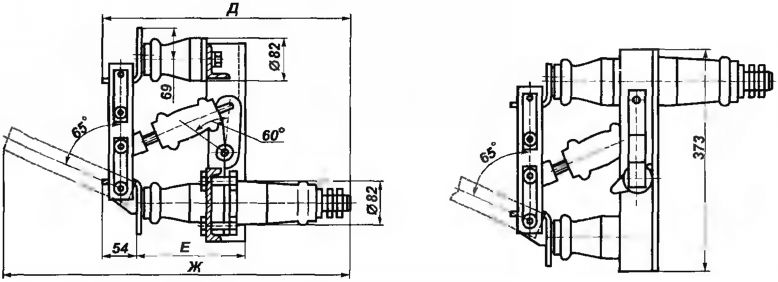

Рис. 1. Разъединитель РВФ

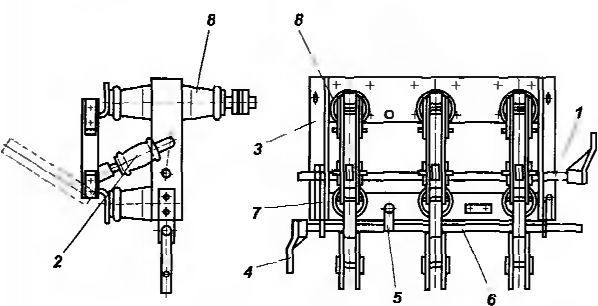

Рис. 2. Трёхполюсный разъединитель внутренней установки типа РВФЗ-6-10: 1 — вал разъединителя; 2 — фарфоровая тяга; 3 — рама разъединителя; 4 — рычаг вала заземляющих ножей; 5 — гибкая связь; 6 — вал заземляющих ножей; 7 — тяга блокировки; 8 — опорный изолятор (проходной)

Разъемную часть разъединителя выполняют с линейным или плоскостным контактом. В разъединителях с линейным контактом переход тока осуществляется через ряд расположенных по одной линии точек, в разъединителях с плоскостным контактом — через несколько точек, расположенных на соприкасающихся плоскостях. В разъёмах втычного типа, применяемых в камерах КРУ, переход тока осуществляется также через несколько точек, расположенных на соприкасающихся плоскостях. Управление разъединителями в городских сетях производят вручную: однополюсными — с помощью изолирующей штанги, трёхполюсными — с помощью рычажного привода ПР. Разъединитель РВЗ имеет два привода: один — для основных, второй — для заземляющих ножей, причём предусмотрена механическая блокировка между валами основных и заземляющих ножей, что исключает возможность включения заземляющих ножей при включенных основных разъединителях и, наоборот, включения основных разъединителей при включенных заземляющих ножах, т.е. исключает возможность ошибочных действий персонала при оперировании этими ножами.

Разъединители с заземляющими ножами имеют три варианта исполнения: I — заземляющие ножи со стороны разъёмных контактов; II — со стороны шарнирных контактов и III — с двух сторон. Например, разъединитель на напряжение 10 кВ и ток 400 А обозначают: однополюсный — РВО-10/400, трёхполюсный — РВ-10/400 и трёхполюсный с заземляющими ножами с двух сторон — РВЗ-10/400-III.

Технические данные трёхполюсных фигурных (наличие проходных изоляторов) разъединителей серии РВФ аналогичны техническим данным разъединителей серии РВ на те же номинальные токи.
