Разъединители на 630 А

ВЫКЛЮЧАТЕЛИ-РАЗЪЕДИНИТЕЛИ НИЗКОВОЛЬТНЫЕ НА НОМИНАЛЬНЫЙ ТОК 630 А

Выключатели-разъединители низковольтные на номинальный ток 630 А на гетинаксовой плите предназначены для нечастых неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц напряжением 380 В.

Выключатели-разъединители устанавливаются в силовых распределительных щитах, ящиках, комплектных трансформаторных подстанциях и других устройствах.

Конструкция выключателей-разъединителей предусматривает левое и правое исполнение привода.

Основные параметры выключателей-разъединителей приведены в таблице 1. Габаритные и установочные размеры выключателей-разъединителей приведены на рисунках 1 - 3.

Вид климатического исполнения - УЗ по ГОСТ 15150-69.

Степень защиты - IP00 по ГОСТ 14254-96.

Условия эксплуатации:

• наибольшая высота над уровнем моря - не более 1000 м;
• рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 °С;
• тип атмосферы - II по ГОСТ 15150-69;
• выключатели-разъединители не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
• рабочее положение - установка на вертикальной и горизонтальной плоскости, допускается отклонение от вертикального положения до 5° в любую сторону.

Средний срок службы выключателей-разъединителей -15 лет.

Масса не более 9 кг.

Таблица 1

Вид выключателя-разъединителя	Тип выключателя-разъединителя	Номинальный ток, А	Тип привода
На гетинаксовой плите без предохранителей	РС-6	630	Смещённый рычажный
	РЦ-6		Центральный рычажный
	РБ-6		Боковая рукоятка

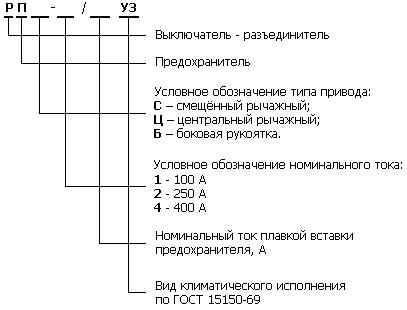

Условное обозначение

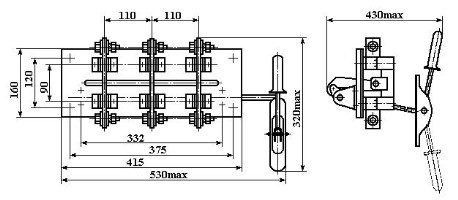

Габаритные и установочные размеры РС-6

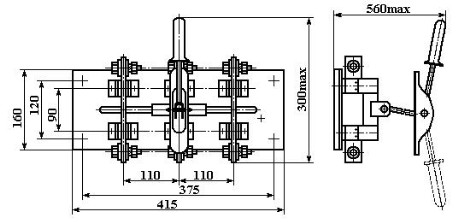

Габаритные и установочные размеры РЦ-6

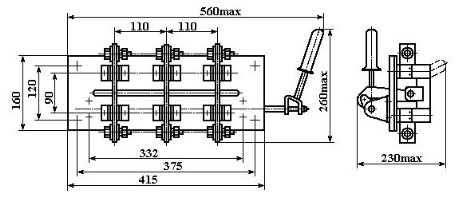

Габаритные и установочные размеры РБ-6
