Нормированное переходное восстанавливающееся напряжение (ПВН) при коротком замыкании на выводах выключателя. При отключении к. з. любого вида на контактах выключателя после погасания дуги восстанавливается переходное напряжение, обусловленное собственными параметрами сети в месте установки выключателя. Форма волны ПВН зависит от конфигурации цепи.

В сетях с напряжением ниже 100 кВ при относительно небольших токах к. з. ПВН приближается к затухающим колебаниям одной частоты. В этом случае ПВН может быть задано либо частотой восстанавливающегося напряжения и его амплитудой, либо огибающей, состоящей из двух отрезков прямой, определяемых двумя параметрами (рис. 1), а именно Uc и t3.

В системах с напряжением свыше 100 кВ при больших токах к. з. ПВН содержит начальный участок с высокой скоростью нарастания, за которым следует участок меньшей скорости. Этот тип волны достаточно хорошо изображается огибающей из трех прямолинейных отрезков, определяемой методом четырех параметров (рис. 2): U1, Uc, t1 и t2.

На рис. 1 и 2 изображена линия запаздывания 2, учитывающая емкость на стороне питания выключателя, уменьшающую скорость нарастания ПВН в первые микросекунды. Линия запаздывания начинается на оси времени с номинальным запаздыванием td, проходит параллельно первому отрезку условной граничной линии ПВН 1 и заканчивается при напряжении V. Выключатель должен отключать ток в любой цепи, для которой линия ПВН 3 один раз пересекает линию запаздывания.

В табл. 1 и 2 приведены принятые ранее по ГОСТ 687—78 нормированные характеристики ПВН для выключателей напряжением до 35 кВ (огибающая определяется по двумя параметрам, см. рис. 1) и 110 кВ и выше (по четырем параметрам, см. рис. 2).

Таблица 1. Нормированные характеристики ПВН при номинальных напряжениях до 35 кВ (ГОСТ 687—78)

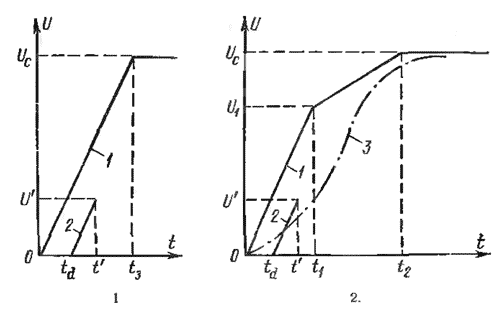

Рис. 1. Нормированные характеристики ПВН, определяемые двумя параметрами (Uс и t3)

1 — нормированная граничная линия; 2 — нормированная линия запаздывания ПВН (параллельна граничной линии

Рис. 2. Нормированные характеристики ПВН, определяемые четырьмя параметрами

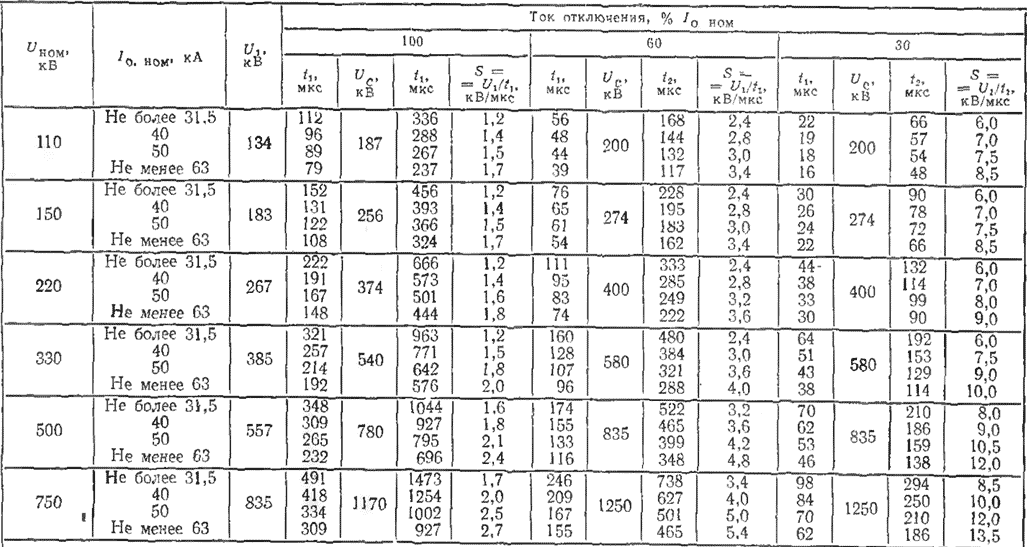

Таблица 2. Нормированные характеристики ПВН (со стороны сети) при номинальных напряжениях 110 кВ и выше (ГОСТ 687—78)

Примечание. Для получения характеристик ПВН выключателя со стороны источника при испытаниях в режиме неудаленных к. з. параметры уменьшают в 1,3 раза.

Рис. 3. Нормированные характеристики НПВН

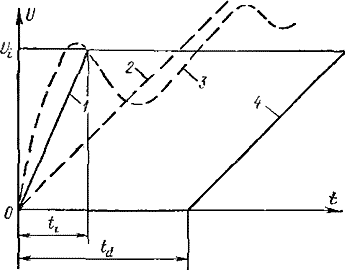

1 — начальная часть условной граничной линии НПВН; 2 — начальная часть условной граничной линии ПВН; 3 — испытательная кривая ПВН; 4 — линия запаздывания ПВН

По проекту нового ГОСТ на выключатели высокого напряжения, выпускаемого вместо ГОСТ 687—78, в параметры ПВН внесены изменения. Нормированные характеристики ПВН для В к с номинальным напряжением до 35 кВ (огибающая линия определяется двумя параметрами, см. рис. 1) и 110 кВ и выше (четырьмя параметрами, см. рис. 2) приведены в табл. 3 и 4.

Для высоковольтных выключателей на У110М 110 кВ при Iном.о 25 кА, за исключением высоковольтных выключателей, встраиваемых в КРУ, начальная часть условной граничной линии ПВН должна быть заменена начальной частью условной граничной линии ПВН (НПВН) в соответствии с рис. 3 для учета начального процесса колебаний малой амплитуды, вызванного отражениями волны напряжения от первого места нарушения однородности токопровода.

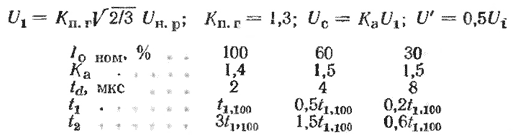

Характеристики собственного ПВН при неудаленном к. з. принимаются согласно табл. 4 для тока, равного 100 % Iо.ном, с делением значений U1-100, t1 100, Uc100 и t2,100 на 1,3.

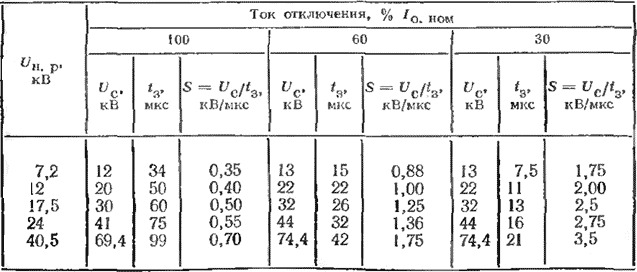

Таблица 3. Нормированные характеристики ПВН при наибольших рабочих напряжениях до 40,5 кВ

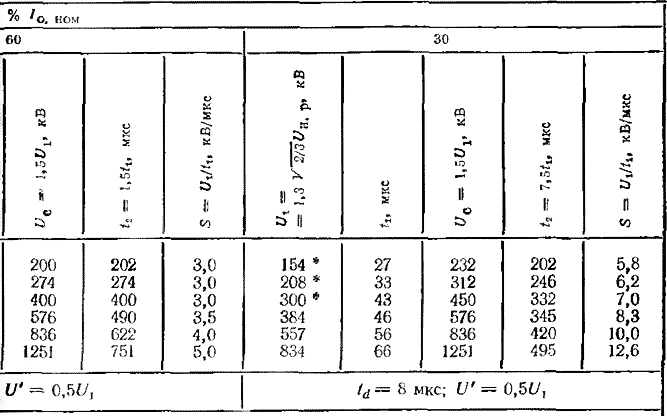

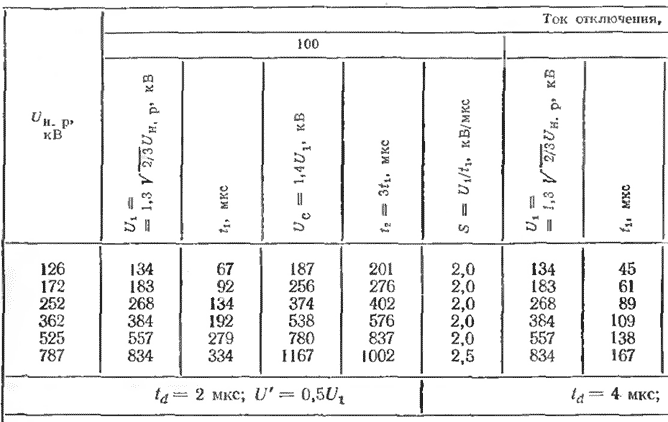

Таблица 4. Нормированное характеристики ПВН при наибольших рабочих напряжениях от 126 кВ и более

*Для Вк на Uи.р = 126-252 кВ при токе отключения равном 30% Iо.ном принимается Кп = 1,5 (вместо 1,3)

Характеристики НПВН выбираются по табл. 4. Нормированные характеристики линии: волновое сопротивление zв = 450 Ом; коэффициент пика к. з. линии Kп — 1,6; время запаздывания td равно 0,2 мкс для высоковольтных выключателей на 110 и 150 кВ и 0,5 мкс для высоковольтных выключателей на 220 кВ и выше.

В отдельных точках энергосистем реальные ПВН как по скорости нарастания напряжения, так и по уровню значительно превосходят нормируемые для выключателей общего применения. Такие случаи возможны, в частности, когда В к прямо присоединены к трансформаторам, дающим ток, превышающий 30 % номинального тока отключения; когда отсутствует заметная дополнительная емкость между выключателем и трансформатором; когда распределение энергии сверхмощных станций осуществляется при небольшом числе отходящих линий или когда выключатели устанавливаются в цепях мощных генераторов или шунтирующих конденсаторных и реакторных установок.

Экономически невыгодно предъявлять повышенные требования по ПВН ко всем выключателям. Поэтому для указанных случаев разрабатываются выключатели, рассчитанные на сверхжесткие условия в отношении ПВН.

При токах отключения, меньших номинального, предписываются повышенные скорости нарастания ПВН. Повышение скорости при отключении тока, равного примерно 30 % номинального, для выключателей от 35 кВ и выше бывает вызвано специфическими условиями, возникающими при к. з. за мощными трансформаторами.
