Пускатель электромагнитный ПМ12-016 Низковольтное оборудование

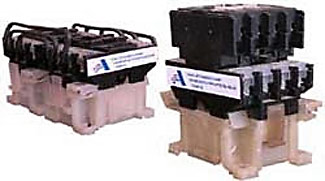

Пускатель электромагнитный ПМ12-016

Пускатели предназначены для дистанционного управления трехфазными асинхронными двигателями с короткозамкнутым ротором мощностью до 7,5 кВт.

Пускатели имеют уменьшенные весогабаритные показатели, высокие эксплуатационные параметры, допускают безвинтовое крепление на стандартной рейке типа Р2-1 с помощью пружинящих зацепов, обеспечивают степень защиты 1Р20.

Реверсивный пускатель ПМ 12-016

Нереверсивный пускатель ПМ12-016

Приставка контактная ПКЛ

Пускатели ПМ12-016 можно применять вместо импортных аппаратов аналогичного назначения — таких, как LC1-D1710 фирмы «Телемеханик-Электрик» (Франция), ЗТВ 4217 фирмы «Сименс» (Германия), DIL ОМ/22 фирмы «Клекнер-Меллер» (Германия) и др.

Технические характеристики пускателя:

	Б
Количество дополнительных контактов во вспомогательной цепи	1
Номинальный ток, А	16
Категория размещения	3
Климатическое исполнение	У

Характеристика пускателя

Тип пускателя	Частота тока, Гц	Номинальное напряжение включающих катушек, В	Степень защиты	Назначение (реверсивный, нереверсивный)	Габариты, мм	Масса, кг	Число и исполнение контактов вспомогательной цепи
ПМ-12-016101	50	24-660	1Р00	Нереверсивный	45 х 68 х 78	0,33	1р
	60	24-440
ПМ-12-016100	50	24-660	1Р00	Нереверсивный	45 х 68 х 78	0,33	1з
	60	24-440
ПМ-12-016150	50	24-660	1Р20	Нереверсивный	45 х 68 х 78	0,33	1з
	60	24-440
ПМ-12-016151	50	24-660	1Р20	Нереверсивный	45 х 68 х 78	0,33	1р
	60	24-440
ПМ-12-016501	50	24-660	1Р00	Реверсивный	97 х 84 х 106	0,71	2р
	60	24-440
ПМ-12-016551	50	24-660	1Р20	Реверсивный	97 х 84 х 106	0,71	2р
	60	24-440

Таблица заменяемости пускателей степени защиты 1Р00 и 1Р20

Тип пускателя	Типы заменяемых пускателей
Тип пускателя	нереверсивные	реверсивные
ПМ12-016100 ПМ12-016101 ПМ12-016150 ПМ12-016151	ПМЕ-011М, ПМЕ-041М ПМЕ-071М, ПМЕ-111 ПМЕ-211, ПМЛ-1100,ПМЛ-1101 ПМЛ-1160М, ПМЛ-2100 ПМЛ-1161М, ПМЛ-2101
ПМ12-016501 ПМ12-016551		ПМЕ-073М, ПМЕ-113 ПМЕ-213, ПМЛ-1501, ПМЛ-1561М, ПМЛ-2501
