ПТЛ-0-9-120-35
Трехфазное переключающее устройство с ламельными контактами ПТЛ-0-9-120-35 предназначено для переключения ответвлений трансформатора близ нейтрали. К металлической сальниковой крышке 1 переключателя, присоединяемой к крышке трансформатора болтами, жестко прикреплен бумажно-бакелитовый цилиндр 10 с неподвижными контактами 15, служащий электрической изоляцией контактной системы. Через крышку проходит стальной приводной вал 6, уплотненный сальниковой набивкой 8 и втулкой 3. Он сочленен с нижним стальным валиком 11 толстостенной бумажно-бакелитовой трубкой 9, которая передает вращение от верхнего вала к нижнему и одновременно служит электрической изоляцией контактов от крышки. На нижнем конце валика 11 закреплена с помощью вспомогательных деталей и болтов 19 контактная треугольная пластина 18 с поводками 20. По углам пластины установлены три пары подвижных контактов 16 ламельного типа, сжимаемых пружинами 17. Подвижные контакты составляют одно целое с металлической контактной пластиной.

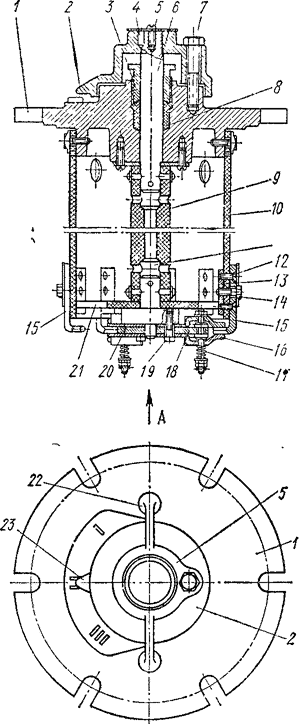

Трехфазное переключающее устройство ПБВ типа ПТЛ-0-9-120/35
Систему неподвижных контактов образуют девять медных ламелей (по числу ответвлений X, Y, Z), расположенных равномерно по кругу и закрепленных на цилиндре винтами 12 и пластинами 13. Плита 21, изготовленная из гетинакса, является основанием переключателя и центрирует верхний вал с нижним валиком. На верхнем конце приводного вала закреплен стопорным штифтом 4 литой колпак 2 с рукоятками 22, который имеет стрелку 23, указывающую номер ступени, отмеченной на крышке римскими цифрами, и табличку 5 с надписью: «Внимание! Смотри инструкцию по переключению».
Для фиксации ступени напряжения на колпаке имеется болт 7, а в крышке — отверстия с резьбой; при ввинченном болте стрелка должна находиться против одной из цифр, указывающих ступени.
Регулировочные ответвления обмоток подсоединяют к неподвижным контактам болтами 14 согласно маркировке, показанной на рисунке. При повороте привода переключателя на угол, соответствующий ступени переключения (в данном случае 40°), подвижные контакты соединяют ответвления фазных обмоток с одинаковыми индексами в нейтраль на желаемой ступени.
Рис. 2. Контактная система переключающего устройства ПБВ типа ПТС-0-9-120/10
Для перехода с одной ступени напряжения на другую отключают трансформатор от сети, вывинчивают из колпака болт 7 и устанавливают поворотом рукояток контактную систему на желаемую ступень, которую должна показывать стрелка колпака. Затем ввинчивают болт 7 в резьбовое отверстие, соответствующее выбранной ступени, и включают трансформатор в работу.
Аналогичные переключающие устройства изготовляют на пять ступеней с пределами переключения ±(2X2,5)% и применяют в трансформаторах I и II габаритов.
Конструкция переключающего устройства с сегментными контактами ПТС-0-9-120/10 аналогична конструкции предыдущего устройства, его контактная система (показана на рис. 2).
На бумажно-бакелитовом цилиндре 1 закреплены неподвижные контакты 3 с болтами 2 для подключения ответвлений. Подвижные контакты 5 сегментного типа установлены на коленчатом вале 4 и прижаты пружинами к неподвижным контактам.
Нижний валик 6, коленчатый вал 4 и сегменты 5 приводятся в действие рукоятками колпака, расположенного на верхнем конце приводного вала. Для центровки верхнего и нижнего валов служит гетинаксовая пластина 7.
