Промежуточный кабельный захват

В процессе прокладки возникает необходимость завести конец кабеля в электротехническое помещение для присоединения к электроприемнику или подтянуть кабельную линию или ее часть для образования запаса на каком-либо промежуточном участке. С этой целью тяжение кабели тяговой лебедкой выполняется с помощью промежуточного кабельного захвата, устанавливаемого на любом участке по всей длине кабеля.

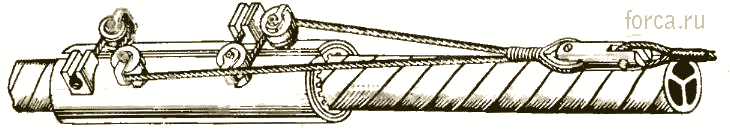

Промежуточный кабельный захват выполнен разъемным и состоит из двух шарнирно соединенных обечаек в виде полуцилиндров, имеющих внутренние резиновые вкладыши, охватывающие кабель. На наружной поверхности обечаек установлена система блочков, через которые запасован канат, соединяемый с канатом тяговой лебедки таким образом, что усилие тяжения передается через обечайки на боковую поверхность кабеля, обеспечивая надежный его захват при тяговом усилии до 20 кН.

Составными элементами промежуточного кабельного захвата являются: корпус, состоящий из двух полуцилиндровых обечаек, расчлененных по диаметральной плоскости и соединенных шарнирно; сменные резиновые вкладыши, выбираемые по наружному диаметру кабеля; система блоков, расположенных на обечайках корпуса, и стяжной канат.

Набор резиновых вкладышей надежно предохраняет наружную оболочку кабеля от повреждений в процессе тяжения, от сжимающих усилий, действующих в радиальном направлении.

Основные технические данные промежуточного кабельного захвата, приведенные ниже, раскрывают его эксплуатационные возможности:

Наибольшее усилие тяжения, кН 20

Наружный диаметр прокладываемого кабеля, мм:

наибольший 64

наименьший 30

Габариты, мм:

длина 380

ширина .... 98

высота 148

Масса комплекта, кг 8,55

Последовательность установки кабельного захвата в рабочее положение следующая. Кабельный захват, в котором предварительно установлены резиновые втулки, подобранные согласно маркировке по наружному размеру кабеля, подводится под кабель в раскрытом положении. Затем обечайки охватывают кабель, поворачиваясь на шарнирах, и производится запасовка каната. Свободные концы каната укладываются в стандартные гнезда, а вторые концы соединяются через переходник с канатом тяговой лебедки. Перед началом тяжения производится предварительное натяжение каната лебедки до полного и надежного захвата кабеля, а в течение всего процесса тяжения кабеля осуществляется непрерывный контроль усилия на канате тяговой лебедки.
