Прокладка кабелей при низких температурах
Прокладка кабелей с изоляцией из сшитого полиэтилена допускается при температуре не ниже -15°С для кабелей с ПВХ оболочкой и -20°С для кабелей с ПЭ оболочкой. При более низкой температуре воздуха прокладка кабелей должна производиться после предварительного их обогрева в помещении при температуре 20°С в течение 48 часов или под тентом (палаткой) теплоэлектровентилятором мощностью 2-3 кВт. При этом необходимо обеспечить условия, исключающие понижение температуры кабеля в процессе прокладки до температуры ниже 5°С.
После предварительного подогрева кабеля его прокладку следует выполнять в сжатые сроки:
- при температуре - 5° - не более 120 минут
- при температуре - 10° - не более 60 минут
- при температуре от - 20°С и ниже - не более 30 минут.
Рекомендуется все монтажи и прокладки кабелей всех типов вести при положительных температурах.
Наименьшие температуры для прокладки кабеля без подогрева
| Конструкция кабеля | Температура °С | |
| 1. | Кабели с бумажной изоляцией бронированные и небронированные | 0 |
| 2. | Кабели с пластмассовой изоляцией* на номинальное напряжение до 1 кВ | |
| а | С изоляцией и шлангом из полиэтилена, без защитного покрова содержащего волокнистый материал | -20 |
| б | Со шлангом из ПВХ пластика без защитного покрова, содержащего волокнистые материалы, а также с броней из профилированной ленты | -15 |
| в | Для остальных кабелей | -7 |
*) Изгибание кабелей с пластмассовой изоляцией и оболочкой при t ниже -10°С следует производить с особой осторожностью.

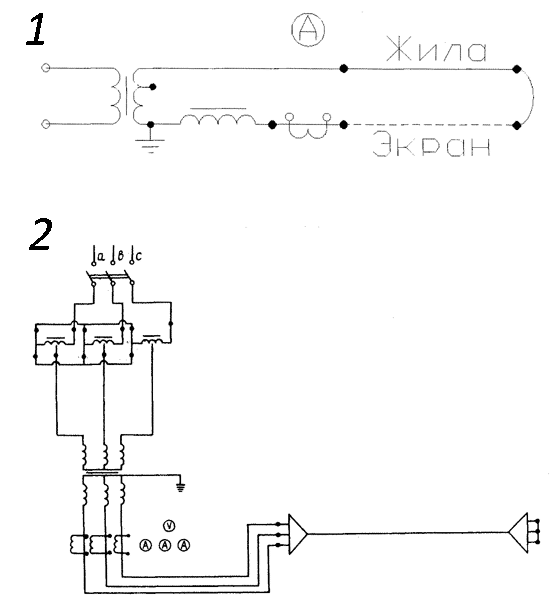

1 - Схема прогрева одножильных кабелей, 2 - Схема прогрева кабелей трехфазным током.
Прогрев кабелей током следует прекращать в момент, когда температура наружного покрова внешних витков кабеля достигает +20°С при температуре наружного воздуха -10°С и +30°С при температуре наружного воздуха -20°С.
Прогрев кабелей указанными способами допускается в исключительных случаях, так как изоляция может быть перегрета свыше допускаемой температуры.

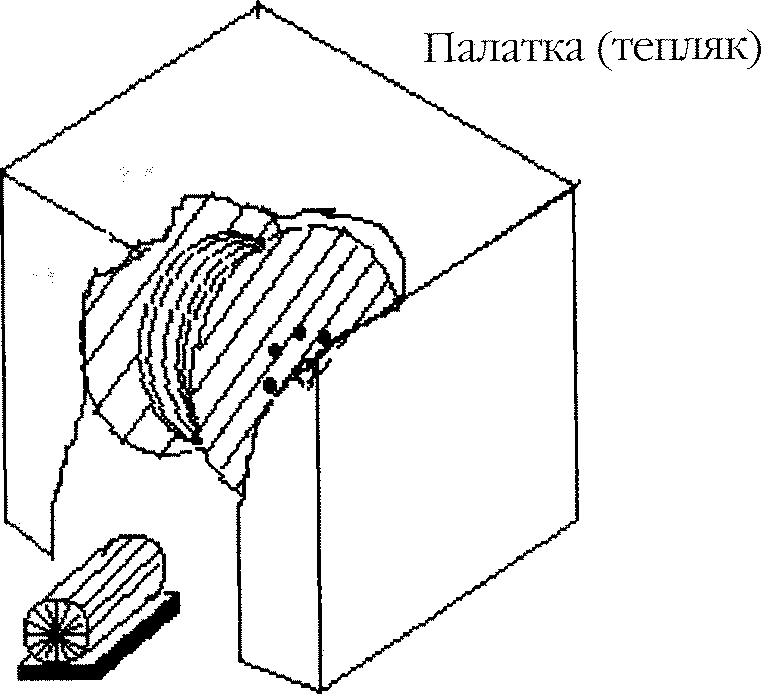

Рекомендуется прогревать кабель в палатке (тепляке) обогревом тепловоздуходувкой.
Тепловоздуходувка
"
