Прокладка кабелей через улицы, дороги, ж/д пути

На пересечениях улиц, площадей, проездов, железных дорог и трамвайных путей кабели помещают в трубы, закладываемые на глубину 1,0 м.

Прокладка кабелей через улицы, дороги с усовершенствованным покрытием, трамвайные и железнодорожные пути может выполнятся скрытыми переходами (без отрывки траншей), осуществляемыми путем горизонтального бурения, продавливания металлической трубы и прокола.

При горизонтальном бурении используются широколопастный бур, режущая коронка или фреза, устанавливаемые на переднем конце первого звена трубы, вращение которых осуществляется от двигателя и редуктора (в редукторе вращательное движение автомобильного или электрического двигателя преобразуется в поступательное движение каретки, где закреплен бур). Станок для бурения устанавливается в котлованы требуемой глубины шириной 1,6 м и длиной 8... 12 м. В полученную скважину длиной, соответствующей длине бура (1,5 м), помещают стальную трубу диаметром 100...150 мм, в которую далее затягивают кабель. После заложения первого звена трубы к нему приваривают второе, затем операция повторяется. Длина прокладываемых труб - до 15...20 м.

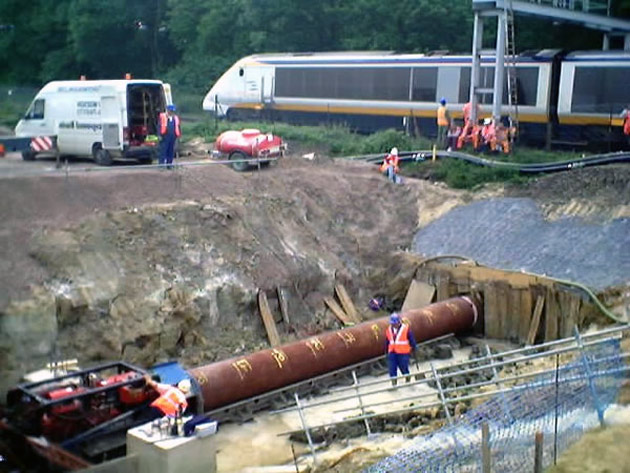

Для выполнения продавливания грунта сначала разрабатывается рабочий котлован размерами 1,6x1,4 м. На один конец вдавливаемой в грунт стальной толстостенной трубы внутренним диаметром 100 мм надевают заостренный конический наконечник, обеспечивающий снижение сопротивления фунта. На другой конец трубы производится нажим в горизонтальном направлении мощными спаренными винтовыми домкратами или гидравлическим прессом. Рабочий ход поршня - до 1,15 м. По мере продвижения трубы в грунте производят присоединение к ней с помощью сварки последующих отрезков труб до окончания проходки по всей длине. Разрыхленный грунт из труб можно удалять механически или путем вымывания водой. В результате продавливания оказывается заложенной в грунт труба длиной 20...60 м, в которую далее затягивают кабель.

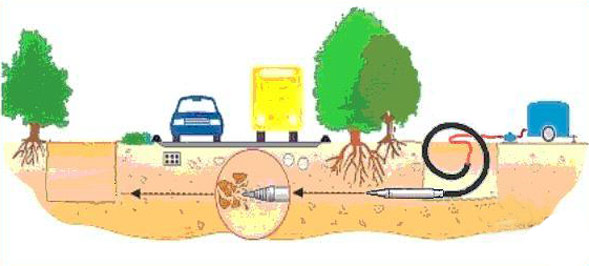

Способ прокола в отличие от продавливания не требует разработки и удаления грунта.

Разновидности этого способа - гидропрокол и вибропрокол. В первом случае грунт разрабатывают путем размыва его водой под давлением от 0,2 до 1,2 МПа. Во втором случае вжатие грунта в стенки скважины производится как осевым давлением на трубу, так и с помощью вибратора, укрепленного в заостренном коническом наконечнике. Длина проходок - до 25...35 м.

Ввод кабелей в здания выполняется также в трубах, закладываемых в грунт на глубину не менее 0,5 м.
