Условие: Отключен шинный разъединитель автотрансформатора ЗАТ от I СШ 750 кВ,
1.На панели № 51 - "Защита ошиновки 750 кВ" должен быть включен автомат:
- "Оперативный ток ДЗО 750-330 кВ".
Должна быть установлена в положение "Вывел" накладка: 30Н-"ДЗО 750 ЗАТ"..
Установить "рабочие" крышки блоков:
БИ - "ДЗО 750 ЗАТ сторона 5ИВ2".
4БИ - "ДЗО 750 ЗАТ сторона ЗАТ".
2. На панели № 50 - "Резервная защита стороны 750 кВ" автотрансформатора установить "рабочую" крышку блока:
ЗБИ - "Общий блок ДЗО 750 кВ и резервн. з-т ЗАТ".
3. На панели 52 - "Внутренние защиты автотрансформатора" должна быть установлена "холостая" крышка блока:
17БИ - "ДЗО 750 и ЗАТ".
Должна быть установлена "Рабочая" крышка блока:
16БИ - "ДЗО 750 и ЗАТ".
4. На панели № 7 - "Управление элементов 750 кВ" проверить отсутствие светового сигнала "Неисправность токовых цепей защиты ошиновки 750 кВ".
При наличии сигнала нажать на панели № 5 - "Защита ошиновки 750 кВ" кнопку:
2К - "Деблокир. контр. испр. ДЗО 750 кВ ЗАТ".
При повторном появлении с выдержкой времени сигнала "Неисправность токовых цепей защиты ошиновки 750 КВ" нажать кнопку:
- "Ток небаланса ДЗО 750 кВ ЗАТ" и произвести замер тока небаланса схемы дифференциальной защиты ошиновки 750 кВ ЗАТ.
Наличие тока небаланса и сигнала свидетельствует о неисправности токовых цепей схемы.
(сообщить персоналу МС РЗАИ и устранить причину неисправности). Отсутствие тока небаланса и наличие сигнала свидетельствует о неправильной установке крышек испытательных блоков (проверить правильность установки крышек испытательных блоков по пп. 1,2,3 данной карточки).
Примечание. Дальнейшие операции по вводу в работу ДЗО 750 кВ ЗАТ возможны только при отсутствии сигнала о неисправности.
небаланса в схеме Д30-750 кВ ЗАТ.
5.На панели № 51 - "Защита ошиновки 750 кВ" установить в положение "на откл." накладку: ЗОН - "ДЗО 750 ЗАТ".
Должны быть установлены в положение "Вывед" накладки: HI - "К вых. реле рез. защит ВЛ 500 кВ без запрета АПВ". Н2 - "Блокировка ВЧТО ВЛ 500 кВ от защит ЗАТ*.
В зависимости от положения УРОВ 750 кВ ВЛ "Днепровская" установить в следующее положение накладку: ЗЗН - "Пуск УРОВ 750 кВ ВЛ Днепр 750 кВ". "Откл." - (УРОВ 750 кВ ВЛ введено в работу);
"Вывед." — (УРОВ 750 кВ ВЛ выведено из работы).
В зависимости от положения УРОВ 330 кВ установить в следующее положение накладку:
35Н - "Запуск УРОВ 330";
"Откл." - (УРОВ 330 кВ введено в работу);.
"Вывед" - (УРОВ 330 кВ выведено из работы).
6.На панели № 50 - "Резервная защита стороны 750 кВ автотрансформатора" установить в положение "Не ускор" накладку:
4 - "I ст.з.з, ЗАТ стор. 750 кВ".
В зависимости от положения диф. защиты трансформатора установить в следующее положение накладку:
I6H - "Опер. ускор. дист. з-ты стор. 750 ЗАТ - ( ст.ДЗ-503);
"Опер. уск. при вывед. ДЗА ЗАТ" - (ДЗА ЗАТ выведено из работы);
"Вывед" - (ДЗА ЗАТ введено в работу).
7. На панели № 53 - "Выходные реле и защита стороны 15,75 кВ автотрансформатора".
В зависимости от положения УРОВ 750 кВ ВЛ Днепровская установить в следующее положение накладку:
34Н - "Пуск УРОВ 750 кВ".
"На откл" - (УРОВ ВЛ 750 кВ введено в работу).
"Вывед" - (УРОВ ВЛ 750 кВ выведено из работы).
В зависимости от положения УТСВ 330 кВ установить в следующее положение накладку:
36Н - "Запуск УРОВ 330 кВ ЗФУР от основн. защ. ЗАТ":
"На откл." - (УРОВ 330 кВ третьего поля введено в работу);
"Вывед" - (УРОВ 330 кВ третьего поля выведено из работы).
Должна быть установлена в положение "На откл." накладка
24 - "Откл. 5ИВ2 от защит ЗАТ".
В зависимости от положения выключателей 330 кВ должны быть установлены в следующие положения накладки:
25Н - "Откл. 3 от защит ЗАТ":
"На откл." - (в работе, резерве ВВ 330 АТ-3 ЗBI);
"Вывод" - (в ремонте ВВ 330 АТ-3 З).
26Н - "Откл. 32 от защит ЗАТ":•
"На откл." - (в работе,резерве совм. ВВ 330 АТ-З+СлавГРЭС 3BI2);
"Вывед" - (в ремонте совм. ВВ-330 АТ-З+СлавГРЭС, ЗВ12).
В зависимости от положения тр-ра 2Т должна быть установлен; в следующее положение накладка:
27Н - "Откл. выкл. 15,75 кВ от защит ЗАТ":
"На откл." - (в работе, резерве МВ 15,75 кВ тр-ра CH 2Т);
"Вывед" - (в ремонте МВ 15,75 кВ тр-ра СН 2Т).
8. Проверить правильность выполненных операций по вводу в работу диф. защиты ошиновки 750 кВ автотрансформатора АТ-3.
Главный инженер ЦПЭС
(дата, подпись)
Начальник ЦС РЗА
(дата, подпись)

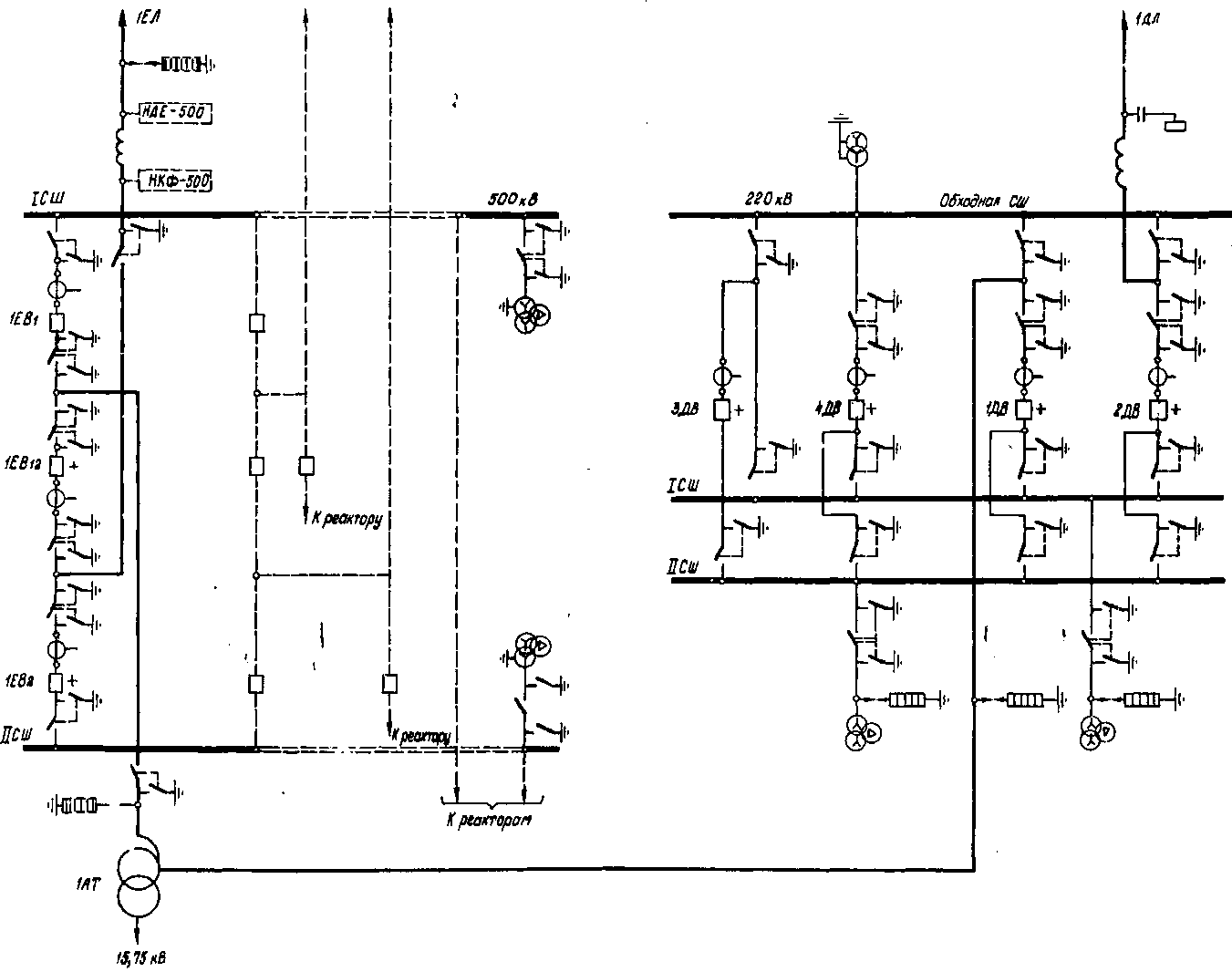

РИС.I. Схема первичных соединений

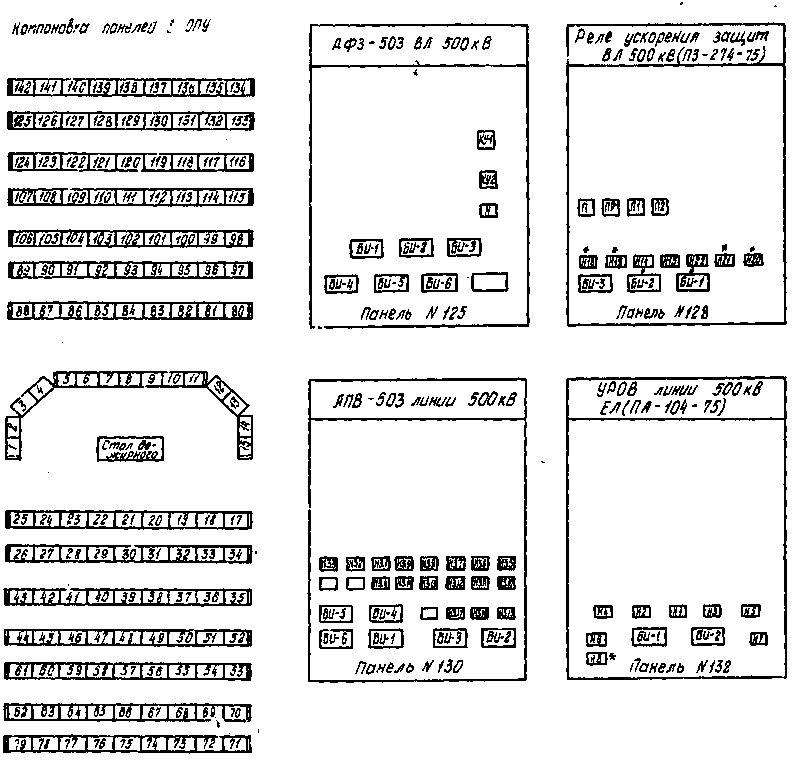

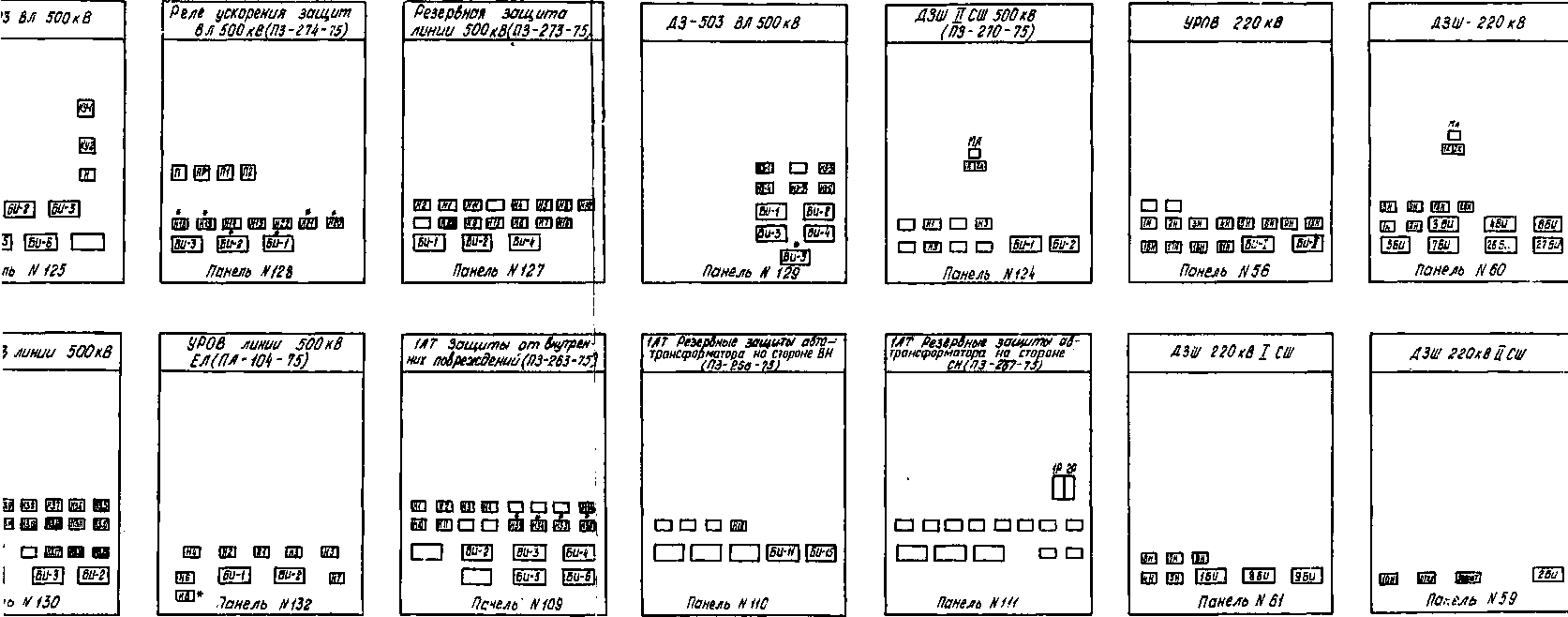

Рис.2. Фасады и компоновка панелей
Примечание. Блоки испытательные и накладки, не имеющие номера, в тексте образцов программ не упоминаются как не участвующие в операции ввода той или иной зашиты.
