Процесс гашения дуги в элегазовых выключателях 6-10 кВ

Главные и дугогасительные контакты каждой фазы элегазового выключателя размещаются в герметичной камере (цилиндрической или другой формы), заполненной элегазом с избыточным давлением 0,5-1,5 бар (атмосфер). Расположение главных и дугогасительных контактов отличается у различных выключателей.

На рисунках показан процесс гашения дуги в камере элегазового выключателя типа LF (Шнейдер Электрик), и в камере элегазового выключателя типа SF1 (Шнейдер Электрик).

Процесс гашения дуги в элегазовом выключателе типа LF

Поз. 1 Поз. 2 Поз. 3 Поз. 4

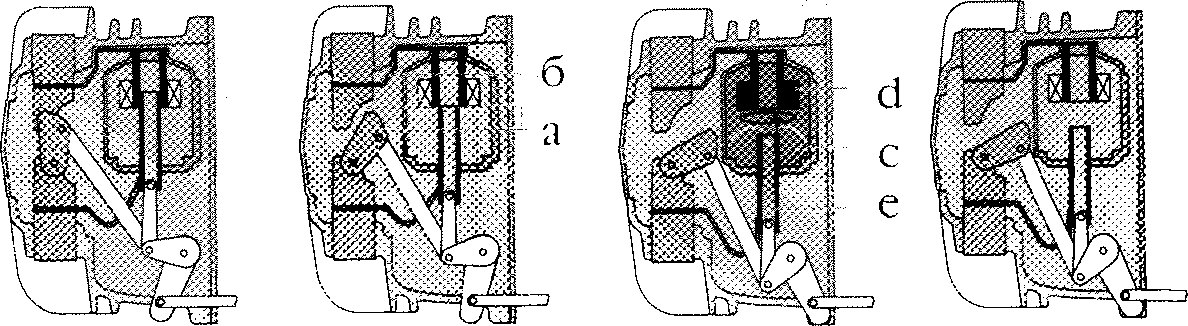

Коммутационный цикл в дугогасительной камере элегазового выключателя типа LF происходит следующим образом:

Поз.1 Выключатель включён.

Поз.2 При размыкании главных контактов (а) ток проходит по цепи дугогасительных контактов (b).

Поз.3. При расхождении дугогасительных контактов в дугогасительной камере возникает электрическая дуга (с); эта дуга вращается под воздействием магнитного поля, создаваемого катушкой (d); избыточное давление, появившееся в результате повышения температуры элегаза в дугогасительной камере (с), создаёт газовый поток, который затягивает дугу в полый дугогасительный контакт (е) и гасит её, когда значение тока проходит через ноль. Таким образом, процесс гашения дуги происходит в ограниченной зоне (дугогасительной камере), отделённой от главных контактов.

Поз.4 Выключатель отключён.

Процесс гашения дуги в элегазовом выключателе типа SF1.

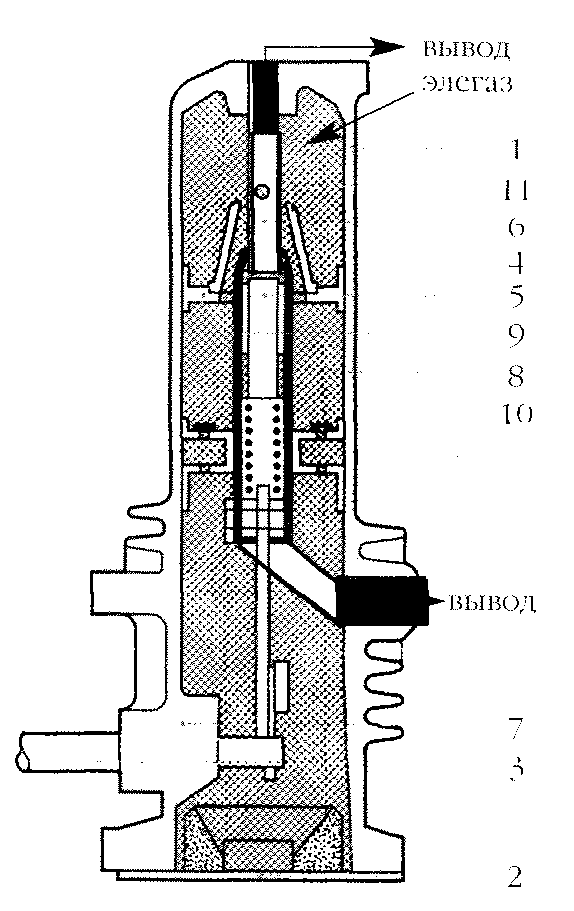

	корпус
2	нижняя крышка
3	вал привода
4	подвижный контакт
5	подвижный дугогасительный контакт
6	неподвижный дугогасительный контакт
7	система уплотнения
8	камера сжатия
9	подвижный поршень
10	клапаны
11	изолирующее сопло

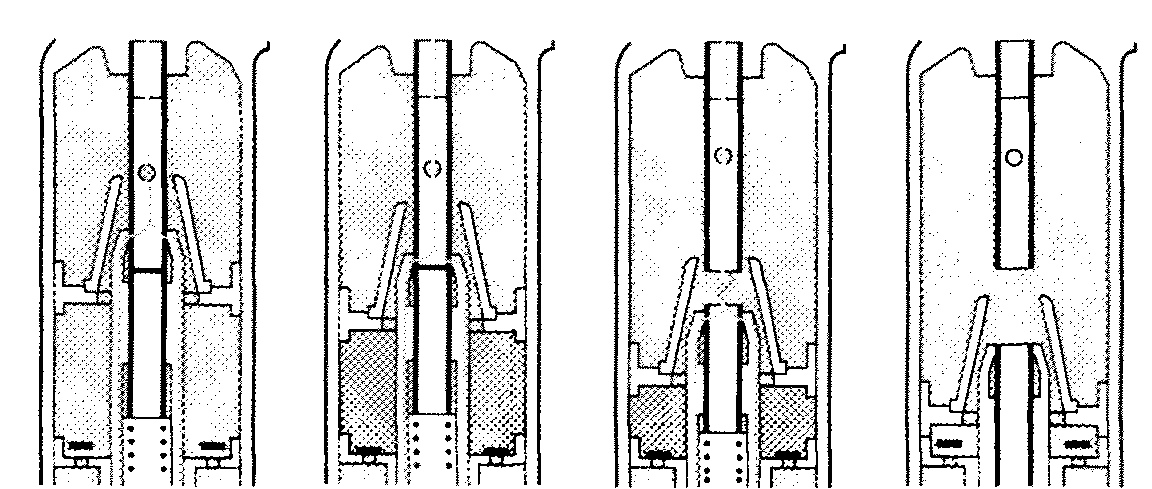

Контакты замкнуты Предварительное сжатие Стадия горения дуги Контакты разомкнуты

Предварительное сжатие:

В начале процесса расхождения контактов поршень слегка сжимает элегаз в камере повышенного давления.

Стадия горения дуги:

При расхождении дугогасительных контактов между ними возникает дуга, при этом поршень продолжает своё движение вниз. Небольшое количество газа через изолирующее сопло направляется на дугу. Таким образом, охлаждение дуги при отключении малых токов происходит за счёт принудительной конвекции. При отключении больших токов происходит тепловое расширение газа в области горения дуги и его перемещение с большой скоростью в сторону частей полюса с более низкой температурой. При прохождении тока через ноль расстояние между двумя дугогасительными контактами достаточно для отключения тока благодаря диэлектрическим свойствам элегаза.

Подвижные части прекращают своё движение, поступление холодного газа продолжается до полного расхождения контактов.

"
