Пример расчета ВЛИ-0,4 кВ

Воздушная линия

РАСЧЕТ ВОЗДУШНОЙ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ С САМОНЕСУЩИМ ИЗОЛИРОВАННЫМ ПРОВОДОМ

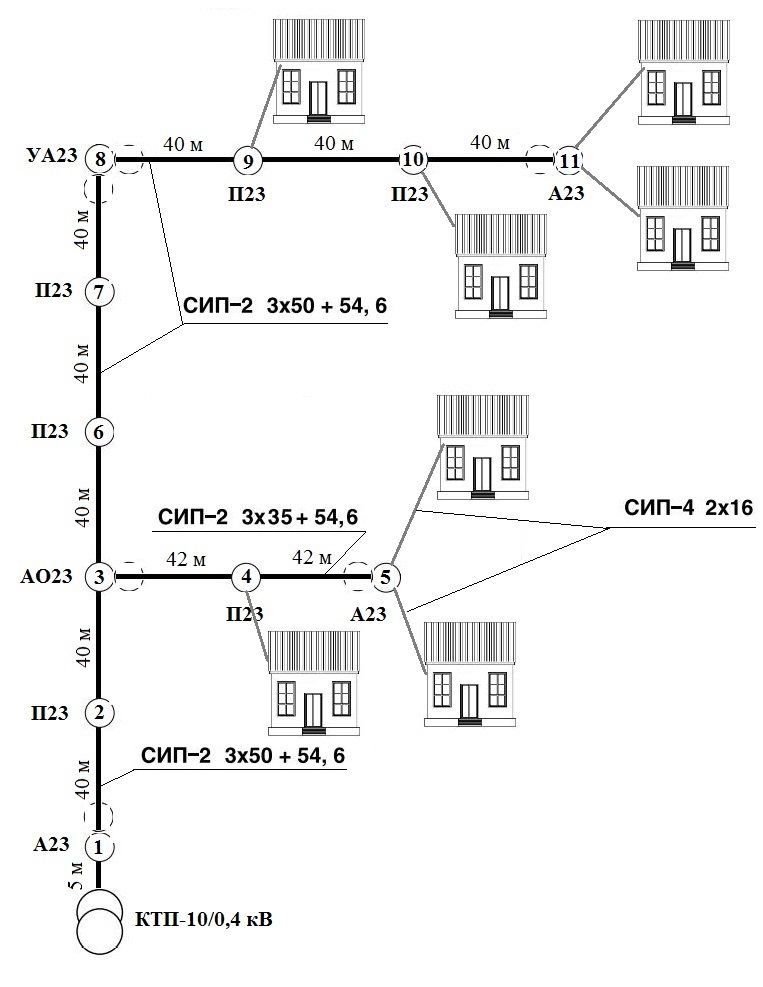

В данном разделе будет выполнен пример частичного проектирования ВЛИ-0,4кВ для электроснабжения 7 жилых домов с газовым отоплением от существующей трансформаторной подстанции на 250 кВА. Для электроснабжения принят СИП-2 3х50+1х54,6 и СИП-2 3х35+1х54,6 согласно технических условий (если имеются) или с учетом запаса, для подключения будущих жилых домов.

Проверим воздушную линию по длительно-допустимому току

Для трехфазной сети расчетный ток нагрузки от всех электроприемников (7 жилых домов) определим по формуле:

где - расчетная мощность нагрузки, кВт;

- линейное напряжение питающей сети, кВт;

- коэффициент мощности, принемаемый 0,93 согласно пункта 6.12.

Расчетную мощность нагрузки определим по формуле:

где - удельная нагрузка электроприемников квартир, принимаемая по таблице 6.1, кВт;

n - количество квартир, присоединенных к линии (в нашем случае 7).

Согласно таблице (квартиры с плитами на природном газе) по методу интерполяции определим удельную нагрузку:

Метод интерполяции в данном случае применен так как для 7 квартир нет значений в данной таблице.

Более правильно удельная нагрузка должна определяться согласно проекта на жилой дом (котедж) или с учетом расчетной нагрузки силовых электроприемников.

Расчетная мощность нагрузки на магистрали ВЛИ составляет:

тогда расчетный ток нагрузки:

Согласно справочных данных (таблица 8) для СИП-2 3х50+1х54,6 длительно допустимый ток нагрузки -это максимальный ток при температуре 25 °С, который может выдержать данное сечение СИП.

Согласно условию имеем 195 А>28 А, значит сечение СИП-2 3х50+1х54,6 подходит для электроснабжения 7 жилых домов по длительно допустимогу току.

Данное сечение СИП подходит по длительно допустимогу току на всей магистрали ВЛИ-0,4 кВ, однако от опоры №3 выполнено ответвление СИП-2 3х35+1х54,6. Следовательно необходимо произвести анологичный расчет для данного сечения, только для электроснабжения 3 жилых домов.

Из таблицы 6.1 удельная нагрузка составляет , тогда расчетная мощность нагрузки , следовательно расчетный ток нагрузки на данном ответвлении . Длительно допустимый ток для СИП-2 3х35+1х54,6 составляет (из таблицы 8).

Проверим условие для данного ответвления , условие выполняется.

Меньшее сечение СИП на ответвлении от опоры №3 выбрано с экономической точки и согласно расчетов его можно уменьшить, однако при дальнейшем подключении новых потребителей сечение ответвления как и основной магистрали пришлось бы увеличить, а это влечет за собой дополнительные затраты на монтаж дополнительной группы ВЛИ-0,4 кВ.

Проверим сечения выбранных проводников по экономической плотности тока

Экономически целесообразное сечение S определяется из соотношения (ПУЭ п.1.3.25):

где - расчетный ток нагрузки, А;

- нормированное значение экономической плотности тока, выбираемое по ПУЭ таб. 1.3.36, .

, следовательно 50>16,5 - условие выполняется (у нас магистраль сечением 3х50+1х54,6).

Анологично для ответвления от опоры №3 получим , следовательно 35>12,4.
