Применение СПЭ-кабелей (с изоляцией из сшитого полиэтилена)

Практически любое эксплуатирующее электрические сети предприятие на напряжение 6, 10 кВ и выше, имеет дело с силовыми кабельными линиями. В целом КЛ имеют немало достоинств перед ВЛ: они имеют меньшие габариты, безопаснее, более надежны и удобны в эксплуатации. И это одни из основным причин, почему большая часть электрических сетей городов и крупных промышленных предприятий состоит из кабельных линий электропередач.

Большая часть кабелей проложенных в России и странах СНГ – имеют пропитанную бумажную изоляцию, и их конструкция, практически, остается неизменной в течение уже нескольких десятилетий. Эти кабели имеют множество недостатков: ограничения по разности уровней прокладки, частую повреждаемость, невысокая технологичность монтажа муфт, ограничения по передаваемой мощности.

Во времена отсутствия реальной альтернативы кабелям с бумажной изоляцией оставалось мириться с их слабыми местами и принимать дополнительные меры для обеспечения надежности электроснабжения потребителей и нагрузочных требований. Создавались резервирующие линии, прокладывали параллельные кабели, и, естественно, это приводило к существенному усложнению схемы электрической сети и росту капитальных вложений в сеть. С другой стороны, частая повреждаемость КЛ требовала наличия в штате квалифицированных специалистов по испытанию и отысканию мест повреждений в кабельных линиях, по ремонту кабельных линий, проведению земляных работ.

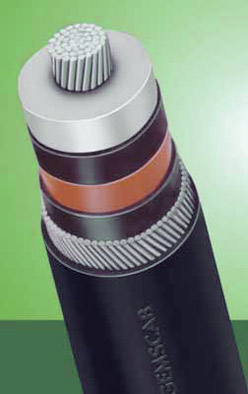

СПЭ-кабель

Эту ситуацию могло изменить только существенное изменение устройства кабелей, что и случилось с началом промышленного изготовления кабелей с изоляцией из сшитого полиэтилена (СПЭ). Кабели с СПЭ изоляцией не имеют многих недостатков характерных для кабелей с бумажной изоляцией, поэтому их применение позволяет решить многие назревшие проблемы по надежности электроснабжения, упрощения и оптимизации схемы сети, снижению расходов на реконструкцию и эксплуатацию кабельных линий.

Своими уникальными характеристиками СПЭ-кабели обязаны применяемому в них изоляционному материалу. На современных предприятиях производящих кабели процесс сшивки или вулканизации производится в среде нейтрального газа при высоком давлении и температуре. Такой способ вулканизации делает возможным получать достаточную степень сшивки по всей толщине изоляции и обеспечить отсутствие воздушных включений. Поперечные связи, образующиеся в процессе сшивки между молекулами полиэтилена, в основном и определяют характеристики нового материала. Кроме высоких диэлектрических свойств, это и больший, чем у других кабельных изоляционных материалов диапазон рабочих температур, и отличные механические свойства. Так, в нормальном режиме для сшитого полиэтилена допускается температура 90°С, в кратковременном режиме (протекание токов КЗ) 250°С, прокладка и монтаж КЛ могут проходить при температуре до –20°С. При этом монтаж кабелей допускается с радиусом изгиба до 7,5 наружных диаметров.

Однако основное преимущество СПЭ-кабелей перед бумажными – это их низкая повреждаемость. К сожалению, из-за недостаточного опыта эксплуатации, отсутствует достоверная информация о количестве повреждений таких кабелей в РФ. Согласно зарубежных данных, процент электрических пробоев СПЭ-кабелей на десятки и даже сотни раз ниже, чем на кабелях с бумажной изоляцией.

Сравнительные характеристики кабелей

Преимущественно кабели выпускаются в одножильном исполнении, а применение различных типов оболочек и возможность герметизации позволяет использовать кабель как для прокладки в земле, так и для кабельных сооружений, в том числе при групповой прокладке.

СПЭ-кабель может заменить кабель с бумажной изоляцией практически во всех случаях, однако на этапе внедрения кабелей с изоляцией из сшитого полиэтилена на том или ином предприятии необходимо выделить те области, где их применение имеет наибольший смысл. Для этого проведем короткое технико-экономическое сравнение «обычных» и СПЭ-кабелей. К сожалению из-за различий в затратах на ремонты и содержание кабельных линий для конкретных предприятий, разницу в общих затратах на эксплуатацию оценить затруднительно, поэтому предлагаем сравнивать только первоначальные вложения в кабель.

Для корректного сравнения возьмем кабели с одинаковой пропускной способностью – бумажный АСБ 3х240 10 кВ и три однофазных кабеля АПвП 1х185/25–10 кВ. Сравнительные характеристики кабелей приведены в табл. 1.

Параметры сравнения	Кабель с бумажной изоляцией АСБ 3x240 - 10 кВ	Одножильный кабель с СПЭ изоляцией, ЗхАПвП 1x185/25-10 кВ
Вид кабельной линии в разрезе
Сечение жил, мм2	240	185
Ток нагрузки при прокладке в земле, А	355	в плоскости / треугольником 375/360
Максимально-допустимый 1-сек ток КЗ, А	20,56	17,5
Наружный диаметр, мм	62	36
Строительная длина, м	500-600	до 1400 (бар. N22)
Минимальный радиус изгиба, м	1.64	0.54
Масса, кг/км	7050	1370 (4110)
Допустимая разность уровней, м	15	не ограничена
Сравнительная стоимость. %	100	160

Из приведенных данных видно, что при одинаковой пропускной способности и лучших остальных параметрах стоимость СПЭ-кабеля примерно на 60–70% выше. Это объясняется более дорогими материалами и технологией изготовления, большим расходом материалов при радиальной конструкции кабеля. Но с другой стороны, такая конструкция обеспечивает равномерное распределение электрического поля и, как следствие, увеличение электрической прочности.

Эта ситуация меняется кардинально при возрастании требований по пропускной способности кабельной линии. Так, параллельные кабели АСБ 1х240 10 кВ целесообразно заменить СПЭ кабелем большего сечения (см. табл. 2).

Параметры сравнения	Кабели с бумажной изоляцией 2 х АСБ 3x240	Одножильный кабель с СПЭ изоляцией, 3хАПвП 1x500 35
Вид кабельной линии в разрезе
Сечение жил, мм2	240	500
Ток нагрузки при прокладке в земле, А	639	в плоскости / треугольником 650/610
Максимально-допустимый 1-сек ток КЗ, А	20,56	47
Наружный диаметр, мм	62	46
Строительная длина, м	500-600	до 850 (бар. N22)
Минимальный радиус изгиба, м	1.64	0.74
Масса, кг/км	2x7050	2570 (7710)
Допустимая разность уровней, м	15	не ограничена
Сравнительная стоимость. %	100	115-120

Для СПЭ кабеля на напряжение 35 кВ картина еще более благоприятная (см. табл. 3).

Параметры сравнения	Кабели с бумажной изоляцией АОСБ Зх150-35 кВ	Одножильный кабель С СПЭ изоляцией. ЗхАПвП 1x150/25 - 35 кВ
Вид кабельной линии в разрезе
Сечение жил, мм2	150	150
Ток нагрузки при прокладке в земле, А	250	в плоскости / треугольником 350/330
Максимально-допустимый 1-сек ток КЗ, А	7,58	14,2
Строительная длина, м	300	до 1000 (бар. N22)
Минимальный радиус изгиба, м	1.45	0.67
Масса, кг/км	6400	1805 (5415)
Допустимая разность уровней, м	15	не ограничена
Сравнительная стоимость. %	100	100-105

Это объясняется тем, что на этот класс напряжений применение конструкции с секторными жилами невозможно. Поэтому бумажные кабели изготавливаются с отдельно освинцованными жилами, что влечет за собой значительное удорожание по сравнению с кабелями 10 кВ. Стоимости кабелей с бумажной и полиэтиленовой изоляцией одинакового сечения приблизительно равны. Однако, как видно из табл. 3, полиэтиленовый кабель дает 40%-ное преимущество по нагрузочной способности.

Области применения СПЭ-кабеля

Исходя из приведенного выше сравнения можно определить области, где применение СПЭ-кабеля может быть наиболее целесообразно и даст наибольший эффект.

- исходя из стоимости, это уровни напряжений 15,20,35 кВ, где даже первоначальные капитальные затраты на кабель будут ниже.

- при необходимости передачи большой мощности. Классическим примером может послужить вывод мощности от генератора на шины РУ тепловой электростанции. Несколько таких проектов уже были реализованы на российских предприятиях. При этом в качестве альтернативы рассматривались сооружение медного шинопровода, прокладка 8–12 бумажных кабелей или нескольких кабелей с СПЭ изоляцией сечением 630 или 800 мм2. Как показывает практика, применение полиэтиленовых кабелей позволяет достичь экономии не только за счет кабельных линий, но и за счет уменьшения затрат на строительную часть. При обслуживании затраты на содержание полиэтиленового кабеля минимальны.

- СПЭ кабель поможет выйти из ситуации, когда кабель с бумажной изоляцией даже максимального сечения не проходит по пропускной способности. Так как пропускная способность полиэтиленового кабеля выше и максимальное сечение жилы может достигать 800 мм2. целесообразней использовать один кабель большого сечения. Это касается и случаев прокладки «спаренных» кабелей, когда взамен 2–х кабелей 240 мм2. целесообразней проложить 1 кабель сечением 500 мм2.

Еще одним случаем обязательного применения полиэтиленовых кабелей является наличие большой разности уровней по трассе прокладки. При использовании бумажно-масляных кабелей происходит осушение изоляции кабелей в высоких точках, что может повлечь за собой пробой. При этом даже небольшая разность уровней прокладки может стать причиной многочисленных повреждений на кабельных линиях. В качестве показательного примера можно привести ситуацию на одном из нефтехимических предприятий в Сибири, где находятся в эксплуатации большое количество бумажно-масляных кабелей 35 кВ. При заходе кабельных линий на подстанцию перепад уровней составляет 10–15 м. Несмотря на нестекающую изоляцию кабелей, каждая кабельная линия на подстанции повреждалась по несколько раз, в результате практически на каждой фазе были установлены соединительные муфты.

Для исключения случаев пробоя бумажных кабелей и обеспечения надежности электроснабжения руководством энергетического комплекса предприятия было принято решение о замене концевых участков кабельных линий на кабель с изоляцией из сшитого полиэтилена.

- использование кабелей с СПЭ изоляцией необходимо при особых требованиях к надежности электроснабжения, так как повреждаемость СПЭ-кабелей чрезвычайно мала.

- при наличии требований по нераспространению горения, рекомендуется применять кабели с оболочкой из поливинилхлорида пластиката пониженной горючести, который прошел соответствующие испытания и имеет сертификат на соответствие нормам пожарной безопасности.

Из практики эксплуатации СПЭ-кабеля

Опыт внедрения кабеля с изоляцией из сшитого полиэтилена в других странах показал их большие возможности и преимущества. Однако не обошлось без ошибок при постановке этих кабелей в производство. Так, изначально при изготовлении кабелей многие производители применяли более дешевую технологию «силановой сшивки» полиэтиленовой изоляции. Ее отличительной особенностью является то, что наложение изоляции происходило на обычной экструзионной линии, при этом в полиэтиленовый пластикат добавлялись специальные смеси для обеспечения сшивки при нормальной температуре. Для сравнения сейчас в основной массе сшивка кабелей производится в среде нейтрального газа при температуре 300–400 °С и давлении 8–9 атмосфер. Для обеспечения необходимых эксплуатационных качеств сшивка должна происходить равномерно по толщине изоляции. При применении силановой сшивки это требование обеспечить чрезвычайно трудно при толщине изоляции, которая применяется для кабелей на напряжении 10 киловольт. В результате неравномерной сшивки эксплуатационные качества, срок службы, степень подверженности изоляции воздействию водотриингов, электрическая прочность оказывались значительно хуже расчетных, что приводило к большому числу электрических пробоев. Поэтому на сегодняшний день подавляющее большинство производителей используют технологию сшивки в среде нейтрального газа.

Этот опыт был учтен и при постановке в производство данного кабеля в России, также как и другие требования, предъявляемые к кабелям среднего напряжения российскими заказчиками. В результате конструкция кабеля, производимого в России отличается от европейской. Так как кабель применяется в основном в сетях 10 кВ, толщина изоляции была увеличена с 3,4 до 4,0 мм. При прокладке в земле применяется оболочка из полиэтилена высокой плотности, обеспечивающая необходимую защиту кабеля от механических повреждений, как при прокладке, так и в процессе эксплуатации. Если необходима герметизация экрана, используются два слоя водонабухающих лент под и поверх медного экрана, накладываемых с перекрытием. При прокладке кабеля в кабельных сооружениях применяется оболочка из ПВХ пониженной горючести.

Их всего сказанного выше можно сделать выводы, что кабели с изоляцией из сшитого полиэтилена являются предпочтительными и имеют большие перспективы при строительстве и реконструкции кабельных линий на напряжение 6, 10, 35 кВ. Благодаря уникальным характеристикам, высокой электрической прочности изоляции, невысокой повреждаемости, длительному сроку службы СПЭ-кабелей, их применение становится не только технически обоснованным, но и экономически выгодным.

Использованы материалы: abb.com
