Приборы, регистрирующие работу разрядников и ОПН

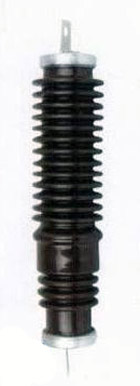

Приборы, регистрирующие работу ВР и ОПН, включаются в цепь заземления этих аппаратов. Иногда они включаются и на высокой стороне. Применяются два вида приборов: имитатор и регистратор срабатывания.

Имитатор — прибор, свидетельствующий о снижении пропускной способности НРР разрядника (рис. 1, а). Имитатор состоит из ИП с магнитным гашением дуги типа РВМГ или типа РВМК (если имитатор предназначен для РВМК-5000ПУ1), шунтированного ШНР, и из шести тервитовых дисков. В имитаторе использованы диски той же партии HP, что и НРР данного ВР, с наиболее высокими градиентами. Диски соединены последовательно-параллельно. С первым диском последовательно соединены два, а затем три диска, соответственно соединенные между собой параллельно.

Через ИП и диски проходит полный ток ВР. Одиночный диск в имитаторе пропускает полный ток разрядника, т. е. подвергается тройной перегрузке по току в сравнении с тремя дисками, включенными параллельно, имитирующими НРР разрядника.

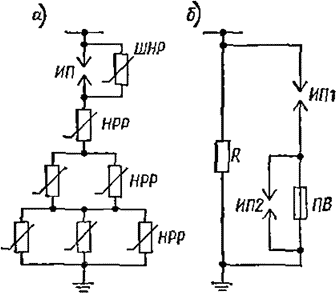

Рис. 1. Схемы имитатора и регистраторов срабатывания

Два диска, включенные параллельно, подвергаются полуторной перегрузке по току. После ряда срабатываний диски теряют свою пропускную способность. В первую очередь пробивается одиночный диск. Это означает, что пропускная способность НРР разрядника утрачена на одну треть. Пробой одного из двух параллельных дисков свидетельствует об утрате примерно двух третей пропускной способности ВР. При последующих срабатываниях ВР начнут пробиваться диски, включенные параллельно по три, имитирующие НРР разрядника, что соответствует пробою дисков в ВР, грозящему его разрушением. Сценка пропускной способности дисков имитатора производится во время ревизии при отключении ВР.

Имитаторы используются только в комбинированных разрядниках и включаются как в цепь вентильных элементов, так и в цепь искровых элементов.

Регистратор срабатывания — прибор, показывающий число срабатываний РВ. Применяются два типа регистраторов срабатывания.

Регистратор типа РВР (рис. 1, б). Если при импульсном токе через сопротивление R (0,5—5 кОм), включенное между ВР и землей, напряжение на этом сопротивлении окажется больше пробивного напряжения искрового промежутка ИП1, последний будет пробит. В дальнейшем импульсный и сопровождающий токи пойдут уже через плавкую вставку ПВ, вызывая ее расплавление. Счетчик срабатывания имеет восемь плавких вставок. При расплавлении одной вставки циферблат счетчика под действием пружины поворачивается на один шаг и на место перегоревшей плавкой вставки подается следующая. Во время перевода плавких вставок изоляция регистратора защищается искровым промежутком ИП2.

В зависимости от тока срабатывания регистраторы типа РР имеют три исполнения (табл. 1).

Таблица 1. Данные регистраторов срабатывания

* Для регистрации больших токов устанавливаются два регистратора параллельно.

** Срабатывает (без сопровождающего тока или с сопровождающим током 50—100 А) при импульсах тока: а) с амплитудой 200—1000 А, длительностью фронта 20 мкс и с полной длительностью импульса 40 мкс; б) с амплитудой 100—500 А и с полной длительностью импульса 2000 мкс.

Регистратор типа РР (рис. 1, в) представляет собой электромагнитный счетчик, катушка которого шунтирована HP. Характеристики катушки счетчика и HP подобраны таким образом, что обеспечивается срабатывание счетчика при нормированных токах. При токе перенапряжения происходит передвижение счетчика на одно положение. Число срабатываний счетчика — не менее 100 при максимальном гарантированном токе. Сам счетный механизм рассчитан на 10 000 срабатываний.

В ОПН в зависимости от тока коммутационных перенапряжений применяются регистраторы РР-2 (при токах до 1000 А); РР-3 при токах до 1500 А; при токах выше 1500 А применяются два РР-3, соединенные параллельно.
