ППВ-10 – привод выключателя

Пружинный привод типа ППВ-10 (привод пружинный выносной) предназначен для управления выключателем типа ВМГП-10. Общий вид привода показан на рис. 1, а вид при снятых крышках — на рис. 2. Привод представляет собой отдельный механизм, соединяемый с выключателем через промежуточные звенья, а в остальном по конструкции и принципу действия он аналогичен встроенному пружинному приводу выключателя типа ВМПП-10. Кинематическая схема соединения привода с выключателем показана на рис. 3.

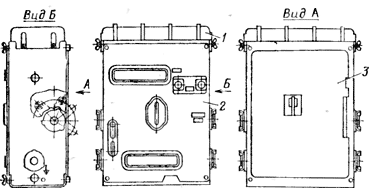

Рис. 1. Привод пружинный выносной типа ППВ-10. Общий вид:

1, 2 и 3 — крышки

Привод обеспечивает скорость движения подвижных контактов выключателя при отключении 1,9—2,6 м/с и при включении 2,4—3,1 м/с. Максимальная скорость — не более 3,2 м/с.

Привод предусматривает 28 вариантов схем защиты, выполненных на электромагнитах и реле. Максимальное количество защитных элементов 5. Масса привода 98,5 кг.

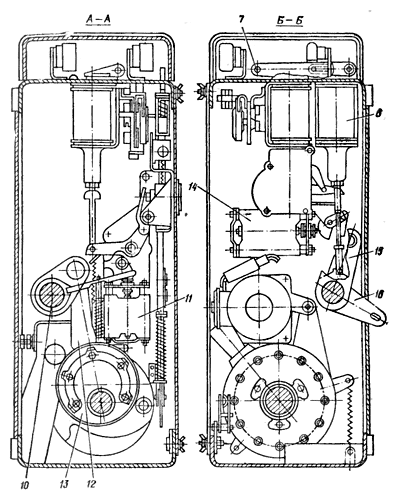

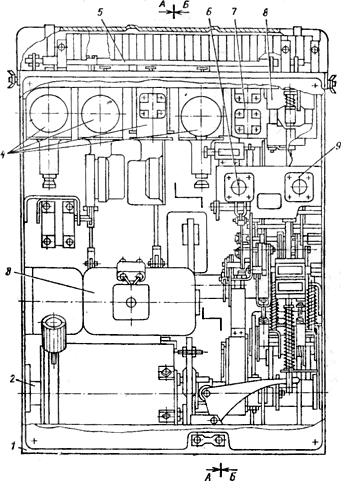

Рис. 2. Привод типа ППВ-10 при снятых крышках;

1 — рама; 2 — вал привода; 3 — заводное устройство; 4 — защитные реле; 5 — вспомогательные контакты БКП; 9 — кнопка включения; 10 — промежуточный вал, 14 — вспомогательные контакты БКВ; 15 и 16 — рычаги, 5 — релейный вал; 6 — кнопка отключения; 7 — электромагниты ЭО и ЭВ; 11 — вспомогательные контакты БКА, 12 — поводок; 13 — эксцентрик.

При подаче импульса на катушку включения электромагнита ЭВ 7 (см. рис. 2) или при нажатии кнопки ручного включения 9 происходит включение. При этом собачка освобождает защелку включающего запорного устройства и под воздействием пружины скоба запорного устройства, поворачиваясь вокруг оси, выбивает собачку с удерживающего ролика и, таким образом, вал привода 2 с рычагом и эксцентриком 13 получает возможность вращаться под действием рабочих пружин. Вращаясь, вал поворачивается на угол 180° до встречи удерживающего ролика с собачкой отключающего запорного устройства. При вращении эксцентрик посредством поводка 12 поворачивает промежуточный вал 10 на 65°. Поскольку промежуточный вал соединен тягами с выключателем, то происходит включение последнего.

Отключение происходит в результате действия электромагнита отключения или одного из реле защиты 4, а также при нажатии кнопки ручного отключения 6. В этом случае релейный вал 5 через тягу воздействует на отключающее запорное устройство. Дальнейшая работа привода аналогична работе при включении, но промежуточный вал поворачивается в обратном направлении на 65 °, производя отключение При полностью заведенных рабочих пружинах привод может совершить три операции отключения и включения. Для соединения привода с выключателем служит рычаг 15, а для блокировки выключателя с приводом разъединителя — рычаг 16. Ремонт привода ППВ-10 аналогичен ремонту встроенного привода выключателя типа ВМПП-10.

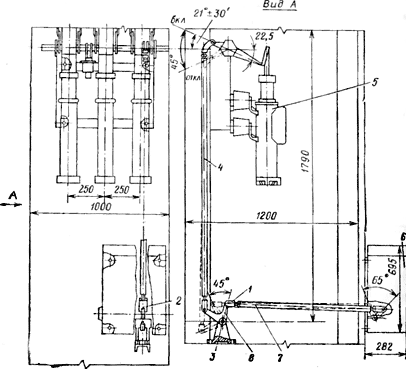

Рис. 5.28. Кинематическая схема соединения выключателя типа ВМГП-10 с приводом типа ППВ-10:

1I и 2 — вилки; 3 — подшипник; 4 и 7 — тяги; 5 — выключатель; 6 — привод: 8 — рычаг
