Подвесной изолятор Высоковольтные вводы и изоляторы

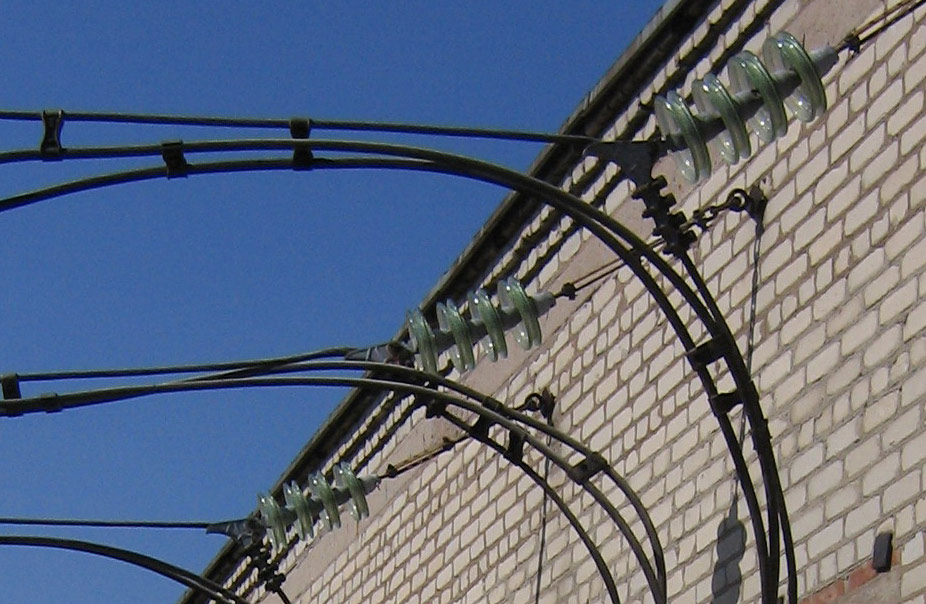

подвесные изоляторы

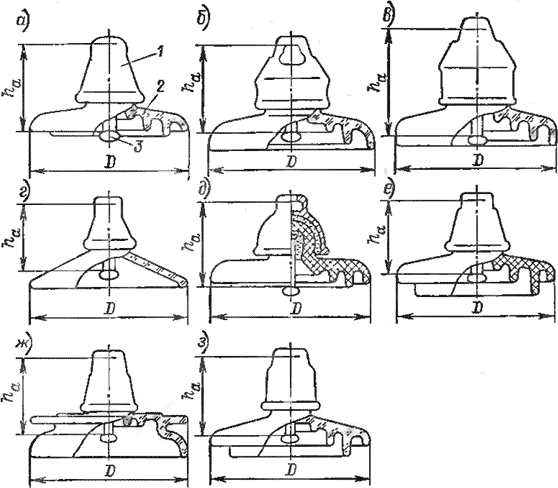

Подвесной изолятор состоит из фарфоровой или стеклянной детали 2, на головке которой закреплена цементно-песчаным составом оцинкованная шапка 1 из ковкого чугуна. В полости подвесного изолятора закреплен оцинкованный стальной стержень 3. Из отдельных изоляторов собираются гирлянды требуемой длины. На рис. представлены конструкции отечественных подвесных изоляторов, а в табл. — их характеристики. При маркировке изоляторов буквы и цифры означают: П — подвесной, С — стеклянный, Ф — фарфоровый, Г — для районов с загрязненной атмосферой, число (40, 70, 120 и др.) — минимальная электромеханическая нагрузка, кН, последняя буква (А, Б, В и Д) — вариант конструкции изолятора.

подвесные изоляторы

Подвесные изоляторы

Характеристики подвесных изоляторов (ГОСТ 6490—83)

Тип изолятора	Рис.	Размеры, мм		Путь утечки, см	Пробиввное напряжение в изоляционной среде, кВ, не менее	Выдерживаемое напряжение, кВ, не менее			Масса, кг
		h	D			одноминутное при 50 Гц под дождем	импульсное при волне 1,2/50 мке
		h	D			одноминутное при 50 Гц под дождем	+	-
Изоляторы подвесные из закаленного стекла
ПС40	а	110	175	185	100	30	70	70	1,7
ПС70-Д	а	127	255	290	130	40	90	100	3,4
ПС120-А	6	146	260	330	130	45	110	115	5,4
ПС210-Б	б	170	320	385	130	40	110	115	8,2
ПС160-Б	в	170	280	390	130	35	100	115	8,5
ПС300	г	175	430	440	130	50	90	90	12
ПС300-Б	в	195	320	420	130	50	120	115	11,5
ПС400	г	205	470	455	130	50	90	90	16,0
ПС400-А	г	220	390	450	130	55	120	120	15,9
Изоляторы подвесные фарфоровые
ПФ70-В	д	134	270	355	130	35	100	110	4,8
ПФ160-А	д	173	280	385	130	40	105	105	8,7
ПФ200-А	д	194	350	420	125	44	130	135	12,8
Изоляторы подвесные для районов с загрязненной атмосферой
ПФГ70-Б	е	125	270	375	130	40	115	110	4,7
ПФГ70-А	ж	130	270	400	130	40	120	120	5,2
ПСГ160	3	166	375	495	130	50	120	120	11,0
