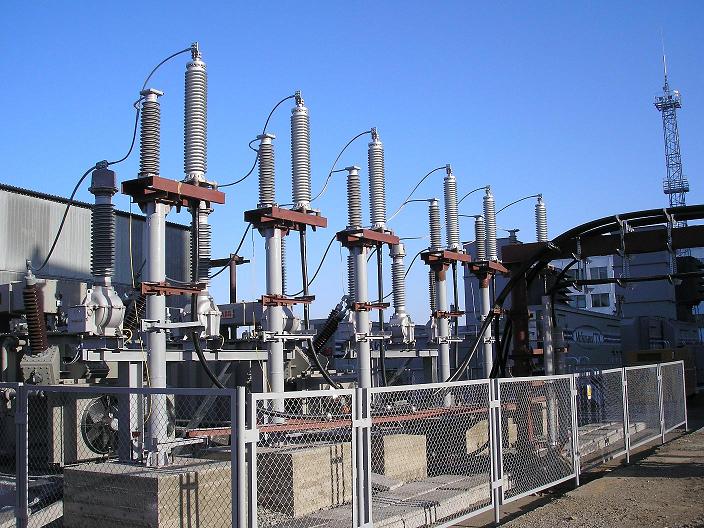

Подстанции глубокого ввода

Глубокие вводы широко применяются в схемах внешнего и внутреннего электроснабжения промышленных предприятий и считаются наиболее прогрессивными схемами электроснабжения. Их применение позволяет:

1. расположить подстанции глубокого ввода в крупных узлах потребления электроэнергии (электролизные установки, прокатные станы, азотно-кислородные станции и т. д.);
2. исключить промежуточные РП, так как их функции выполняют РУ вторичного напряжения подстанций глубокого ввода;
3. использовать упрощенные схемы первичной коммутации ПГВ;
4. резко сократить протяженность электрических сетей напряжением 10(6) кВ, а следовательно, уменьшить потери мощности, энергии, напряжения в этих сетях, протяженность кабельных эстакад, число используемой коммутационной и защитной аппаратуры;
5. уменьшить емкостные токи в сетях 10(6) кВ, что позволяет во многих случаях обойтись без установок компенсации емкостных токов;
6. осуществить питание характерных групп электроприемников с нелинейными, резкопеременными, ударными нагрузками отдельными линиями непосредственно от подстанций глубокого ввода, что позволяет значительно уменьшить влияние данных нагрузок на систему электроснабжения и повысить качество электрической энергии;
7. повысить надежность электроснабжения и уменьшить капитальные затраты и эксплуатационные издержки на систему электроснабжения. Схемы глубоких вводов напряжением 110—220 кВ выполняются воздушными или кабельными линиями, схемы глубоких вводов 330 кВ и выше — воздушными линиями.

Применение воздушных линий целесообразно при невысокой плотности застройки промышленной площадки. В целях снижения отчуждаемой под воздушную линию площади допускается прохождение линий над всеми несгораемыми зданиями и сооружениями, за исключением взрывоопасных установок. При выборе высоты опор воздушной линии должна учитываться возможность прокладки под проводами воздушных линий трубопроводов, транспортных и других коммуникаций. В обоснованных случаях может оказаться целесообразным применение специальных опор для увеличения длины пролетов.

Все большее применение в системах электроснабжения предприятий находят кабельные линии напряжением 110—220 кВ. Разработка новых конструкций кабелей и совершенствование технических решений по прокладке кабельных линий способствует их широкому применению.

Маслонаполненные кабельные линии низкого давления требуют повышенного внимания со стороны обслуживающего персонала, так как имеют маслосистему, а в отдельных случаях и систему охлаждения, которые считаются ненадежными звеньями кабельных линий. Прокладка данных линий осуществляется в лотках, земле, траншеях, каналах и ниже зоны промерзания, а также с устройством специальных колодцев для муфт. Прокладка маслонаполненных кабелей в тоннелях не рекомендуется из-за значительной стоимости.

Кабельные линии с изоляцией из сшитого полиэтилена (СПЭ- изоляцией) имеют более высокие технико-экономические показатели по сравнению с маслонаполненными кабельными линиями. Это позволило рекомендовать их в качестве основных для применения в сетях 110—220 кВ промышленных предприятий при высокой плотности застройки предприятия. Прокладка кабелей с СПЭ-изоляцией осуществляется в открытых кабельных сооружениях (на технологических и кабельных эстакадах, кабельных галереях). Следует отметить, что передача электрической энергии по кабельным линиям с СПЭ-изоляцией в настоящее время обходится в 7—20 раз дороже, чем по воздушным линиям напряжением 110—220 кВ. При увеличении напряжения разница в стоимости увеличивается. Вместе с тем для прохождения воздушной линии требуется полоса, свободная от застройки и коммуникаций, шириной более 20 м для линий напряжением 110 кВ и более 30 м для линий напряжением 220 кВ, что в условиях промышленного предприятия не всегда допустимо. Применение кабельных линий для питания подстанций глубокого ввода позволяет выполнять распределительные устройства 110—220 кВ подстанций по схеме «линия—трансформатор» без коммутационных аппаратов.

По мере освоения промышленностью производства токопроводов напряжением до 330 кВ с элегазовой изоляцией увеличивается их применение для схем глубоких вводов при высокой плотности застройки промышленной площадки и наличии агрессивной окружающей среды.

Радиальные схемы глубоких вводов 110—220 кВ позволяют использовать простейшие схемы первичной коммутации подстанций глубокого ввода — схемы «линия—трансформатор»: без коммутационных аппаратов (глухого присоединения) с разъединителем, предохранителем, выключателем.

При магистральных схемах глубоких вводов отключение магистрали приводит к потере питания всех трансформаторов, подключенных к магистрали. Поэтому используются схемы, позволяющие отключать поврежденный трансформатор на самой подстанции и повторно включать магистраль устройством АПВ.
