Поддерживающие зажимы несущего троса СИП
Зажимы предназначены для крепления неизолированного несущего троса сечением 25...95 мм2 на промежуточных и угловых (до 90°) опорах. Зажимы поставляются с прижимной планкой в поднятом положении, что позволяет легко вставлять узкую кромку основания зажима между несущей и фазными жилами провода и устанавливать несущую жилу в желоб зажима. Для исключения повреждения изоляции фазных жил провода на зажим снизу устанавливается пластмассовая накладка.

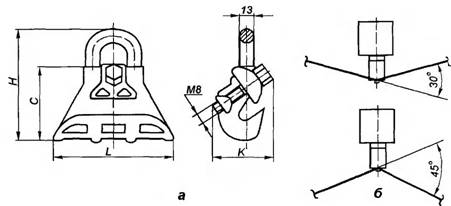

Поддерживающий зажим: а — общий вид; б — допускаемый угол поворота трассы ВЛИ
| Тип зажима | Сечение несущего троса, мм | Размеры, мм | Допустимая нагрузка, кН | Масса, г | |||||
| Н | С | К | L | R | Fx | Fy | |||
| SO 57.2 | 50 | 120 | 105 | 42 | 100 | 12,5 | 12...15 | 0,3 | 150 |
| SO 69 | 25... 70 | 100 | 80 | 56 | 103 | 11,0 | 7 | 14,5 | 250 |
| К-ПМ-2* (ИКЗ) | 35...50 | 128 | 92 | 48 | 105 | 12,5 | 12 ..15 | 0,3 | 160 |
| ПН1* (ВЗВ) | 25... 95 | 120 | 100 | 45 | 100 | 12,5 | 12 | 2,0 | 240 |
| SO 14.1 (кат. номер 50 250 14-9) | 25... 95 | 120 | 100 | 45 | 100 | 12,5 | 12 | 2,0 | 240 |
* Зажимы отечественного производства.
