Пневматические приводы к разъединителям

Пневматический привод типа ПВ-20У2 предназначается для управления разъединителем внутренней установки на 35—110 кВ. При наружной установке этих разъединителей привод помещают под навес. Номинальное давление в магистрали к приводу 2 МПа. Расход воздуха на одну операцию 60 дмэ (приведен к атмосферному давлению). Реверсивный поворот выходного вала привода 180°, а максимальный момент на нем 390 Н-м. Масса привода 125 кг.

Привод состоит из исполнительного блока БИ (собственно привод) и блока управления БУ (рис. 1). Блоки исполнительный и управления соединяются между собой трубками 77, Т2, ТЗ и Т4 из нержавеющей стали.

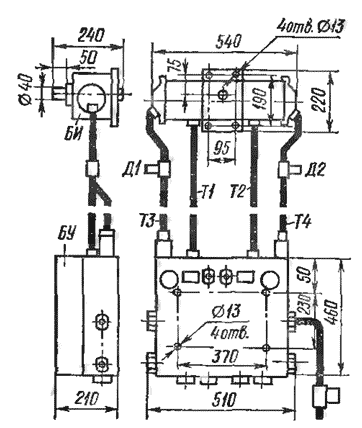

Рис. 1. Пневматический привод типа ПВ-20У2

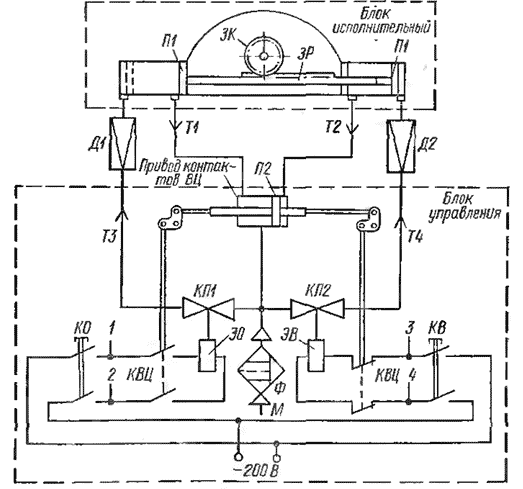

Рис. 2. Пневматическая схема управления приводом ПВ-20У2

Фильтр Ф (рис. 2) обеспечивает очистку сжатого воздуха, поступающего в БИ из магистрали М. Время срабатывания разъединителя регулируется дросселями Д1 и Д2. Блок управления выполнен в виде шкафа, в котором установлены: блокировочное реле, подогреватель, электромагниты управления, КВЦ, пусковые клапаны и небольшой пневмопривод двухстороннего действия для переключения КВЦ.

Исполнительный блок представляет собой пару соосных пневмоцилиндров, в которых перемещается поршень. Поступательное движение поршня посредством зубчатой рейки (ЗР) и зубчатого колеса (ЗК) преобразуется во вращательное движение вала привода.

Основными элементами пневмоэлектрической схемы на рис. 4-37 являются кнопки включения КВ и отключения /СО, электромагниты включения ЭВ и отключения 30, пусковые клапаны /С/7/, /С/72, фильтр Ф, присоединенный к магистрали М, дроссели Д1, Д2, поршни исполнительного блока, трубки Т1, Т2, ТЗ и T4 поршень П2 привода контактов ВЦ. При дистанционном управлении напряжение на обмотку электромагнита ЭО подается от реле через контакты 1, 2% а на обмотку электромагнита ЭВ — через контакты 5, 4.
