Плавкие вставки предохранителей 0,4 кВ

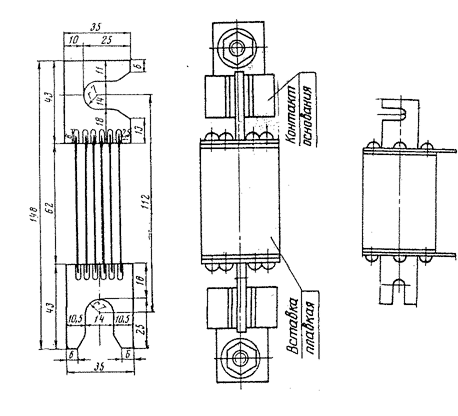

Плавкие вставки предохранителей н/н

а) открытого типа;

б) типа ПН2 (ППН) с за­полнение м кварцевым песком;

в) ПН2 с выре­зом под болт

Плавкие вставки открытого типа изготовляются электрическими сетями на токи 100-125-150-200-250-300-325-350-400-500 и 600 А

Предохранители ПН2 (старая серия) имеют 4 типоразмера

ПН2-100 - плавкие вставки 31,5-40-50-63-80-100 А

ПН2-250- -"- 80-100-125-160-200-250 А

ПН2-400- -"- 200-250-315-355-400А

ПН2-600- -"- 315-400-500-600 А

Предохранители ППН (новая серия) также имеют 4 типоразмера ППН-33 (габарит 0) - плавкие вставки 32-40-50-63-80-100-125-160 А ППН-35 (габарит 1) - -"- 40-50-63-80-100-125-160-200-250 А ППН-37 (габарит 2) - -"- 40-50-63-80-100-125-160-200-250-315-400 А ППН-39 (габарит 3) - -"- 100-125-160-200-250-315-400-630 А

Практически в электрических сетях используют только последний типоразмер ППН-39, плавкие вставки которого па 250-400 и 630 А могут применяться в пре­дохранителях ПН2.

ППН-33 (габарит 0) заменяет плавкие вставки в ПН2-100.
