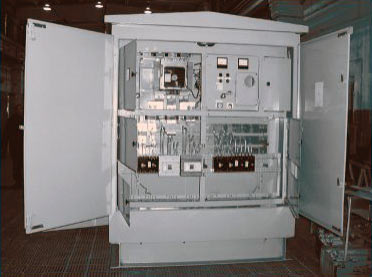

ПКТПВР ОАО Невский завод Электрощит
Комплектные трансформаторные подстанции наружной установки серии ПКТПВР (табл.) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с глухозаземленной и изолированной нейтралью трансформатора на стороне низшего напряжения. Применяются для электроснабжения объектов нефтегазовой отрасли, строительных площадок, промышленных и коммунальных объектов в радиальных и лучевых системах распределительных сетей, для открытых горных работ и др.
Варианты исполнения
По конструкции корпуса................. Киосковые; мачтовые
По назначению......................Тупиковые; проходные
По типу силового трансформатора.................С масляным
трансформатором ТМГ (ТМ); с сухим трансформатором типа GDNN (Германия)
По числу применяемых трансформаторов.....Однотрансформаторные
По способу выполнения нейтрали
трансформатора со стороны НН.......С глухозаземленной нейтралью;
с изолированной нейтралью
По выполнению высоковольтного ввода.......Воздушный; кабельный
По выполнению выводов РУНН...................Кабельные
По виду оболочек и степени защиты.....................IP23
По номинальному напряжению, кВ:
на стороне ВН.................................10; 6
на стороне НН...............................0,4; 0,23
По мощности, кВ • А:
киосковые..................25; 40; 63; 100; 250; 400; 630; 1000
мачтовые.........................25; 40; 63; 100; 160; 250
Наличие АВР............................С АВР; без АВР
Технические характеристики КТП сети ПКТПВР
| Значение параметра | |||||||||
| Мощность подстанции, кВ • А | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
| Номинальное напряжение, кВ: на стороне ВН на стороне НН | 6; 10 0,4 (0,23) | ||||||||
| Ток электродинамической стойкости на стороне ВН, кА | 12,5 | 12,5 | 12,5 | 16 | 21 | 21 | 26 | 32 | 41 |
| Ток термической стойкости на стороне ВН(1 с),кА (для расцепителей) | 5 | 5 | 5 | 6,3 | 8 | 8 | 10 | 12,5 | 16 |
| Номинальный ток и количество отходящих фидеров (автоматические выключатели), А х шт. | 25x2 + + 40х 1 | 25 х 1 + + 40 х 1 + + 63х 1 | 25 х 1 + + 63x2 | 25 х 1 + + 40 х 2 + + 63х 1 | 25 х 1 + + 40 х 1 + + 63 х 1 + + 100 х 1 | 40 х 1 + + 63 х 1 + + 100 х 1 + + 250 х 1 | 100 х 2 + + 250 х 2 | 100 х 1 + + 160 х 1 + + 250 х 2 + + 400 х 1 | 100 х 2 + + 160 х 2 + + 250 х 2 + + 400 х 2 |
| Уровень изоляции | Нормальная | ||||||||
| Состояние нейтрали трансформатора на стороне НН | Глухозаземленная | ||||||||
Примечание. Номинальные токи и количество отходящих фидеров могут меняться по требованию заказчика.
Общая характеристика КТП серии ПКТПВР:
• высокая механическая прочность при перевозке всеми видами транспорта;
• низкая материалоемкость, низкие потери холостого хода особенно с сухими трансформаторами;
• наличие коридора обслуживания, естественной вентиляции в отсеках;
• наличие конденсаторных батарей;
• механическая блокировка;
• автоматическое включение и отключение фидера уличного освещения;
• высокая экологическая, санитарная и пожарная безопасность;
• срок службы в эксплуатации до 25 лет;
• высочайший уровень надежности и долговечности при самых неблагоприятных условиях эксплуатации в различных регионах с умеренно-холодным, тропическим и морским климатом.
